一、装置功能

（1）了解并熟悉常用换热器的构造、性能、特点。

（2）通过对换热器的拆装训练，掌握换热器的拆装方法与步骤，熟悉常用工具的使用。

（3）掌握列管换热器的规格、连接方法。

（4）能够根据列管换热器的结构图安装，并能够进行试漏和拆卸。

二、外形尺寸

对象部分：3000×800×1600(长×宽×高mm)，304不锈钢底座。

测控部分：开关盒集成于对象部分之上。

外配设备：无。

三、公用工程

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。

电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。

气：无。

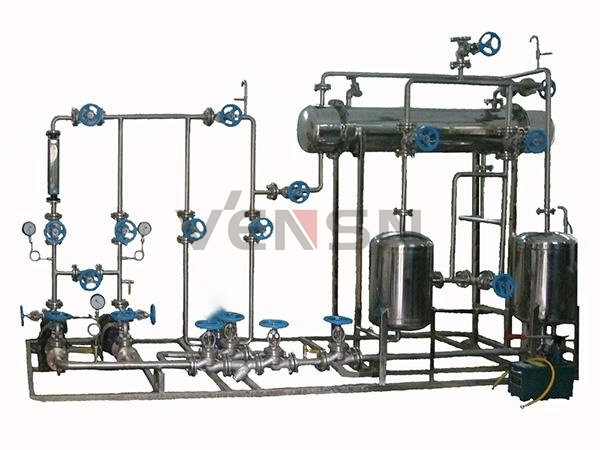

四、对象组成

1. 冷物料储罐：SUS304，φ330×820mm。1 台

2. 列管换热器：SUS304 换热面积0.5㎡。 1 台

3. 离心泵 卧式连轴化工泵， 电机功率 2.2KW， 电压 380V。1 台

4. 指针压力表 1.6MPa 不锈钢。 1 批

5. 浮子流量计 DN32 。1 批

6. 球阀 焊接球阀 DN15 。1 批

7. 闸阀 DN50。 1 批

8. Y 型过滤器 DN50。 1 批

9. 压力表根部阀 DN10。 1 批

10. 截止阀 DN32。 1 批

11. 闸阀 DN32 。1 批

12. 单向阀 DN32。 1 批

13. 安全阀 DN25。 1 批

14. 8字盲板 DN32 1 批

15. 法兰 DN50 PN16 PLRF 若干。 片

16. 法兰 DN32 PN16 PLRF 若干 片

17. 垫片 聚四氟乙烯垫片，与法兰配套 若干。 个

18. 手动试压泵 ： SB-1.6 。1 台

19. 配套工具 ：活动扳手 10″ 1 个，活动扳手 12″ 1 个，呆扳手 19～22 1 个，呆扳手 22～24 1 个。1 套

20. 工具台：长1200mm×宽 750mm×高 900mm 。1 台

21. 电气组成： 电源插头，1 个；4P 空气开关，1 个开关盒 1 套

22. 提供设备流程图；详细配置清单照片。
