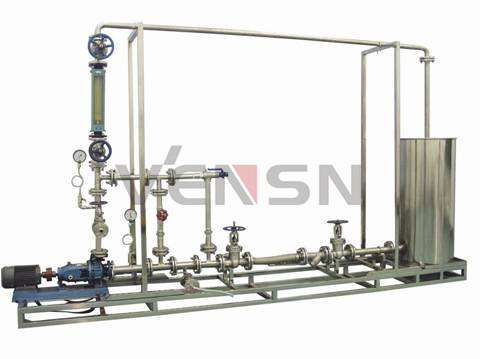

一、装置功能

（1）实训装置能够使学生掌握管道、管件、阀门、水箱、水泵及测量仪表等组成化工生产工艺流程。

（2）根据工艺要求制定设备连接方案、并完成管路组装、水压实验、管路拆卸等工作。

（3）化工设备如管件、阀门、水箱、水泵出现故障应及时检查出并排除。

（4）能够完成设备维修等10项技能训练。

（5） 实训装置使学员掌握化工管路拆装方面的理论知识（化工管路基本概念、流体输送设备及管路拆装安全操作规程等）。

二、外形尺寸

对象部分：3000×800×2000(长×宽×高mm)。

测控部分：开关盒集成于对象部分之上。

外配设备：无。

三、公用工程

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。

电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。

气：无。

四、主要参数

1 离心泵 WB50/025 1台

2 离心泵 IH 50-32-125 1台

3 水箱 Φ450×600 SU304不锈钢 1台

5 压力表 0-0.6MPa， 2 个

6 压力表 0--0.1MPa 2 个

7 闸板阀 不锈钢 304、DN50 1 个

8 截止阀 不锈钢 304、DN50 1 个

9 球阀 不锈钢 304、DN50 1 个

10 止回阀 不锈钢 304、DN50 1 个

11 蝶阀 不锈钢 304、DN50 1 个

12 安全阀 不锈钢 304、DN50 1 个

13 阀门管件 不锈钢 304 1 批

14 支架 不锈钢 1 个

15 手动试压泵 SB-1.6 1 台

16 活动扳手 12″ 1 个

17 活动扳手 10″ 1 个

18 呆扳手 19～22 1 个

19 呆扳手 22～24 1 个

20 生料带 聚四氟乙烯 4 个

21 钢卷尺 3m 钢尺 1 个

22 安全帽 蓝色 ABS 3 个

23 手套 帆布 3 副

24 木榔头 1 把

25 铜锤 1 把

26 三爪拉马100 1个

27 接触器电器 3开点 1闭点 220V线圈电流 10A。 2

28 空气开关 3P+N 带漏保 32A。  1
