一、装置功能

1、了解流化床反应器的工作原理及结构。

2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

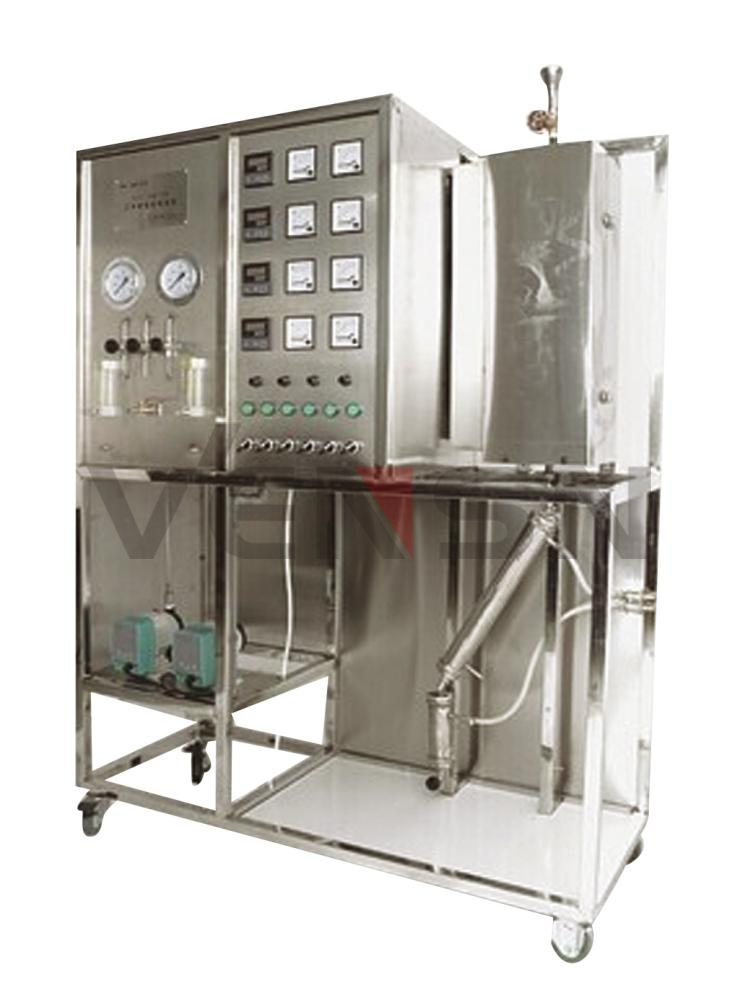

二、主要配置

流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表、不锈钢框架及控制屏。

三、公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

四、技术参数

1、流化床反应器：稀、浓相段直径：Φ20mm、高350mm，扩大段直径：Φ57mm，长200mm；热电偶套管，Φ3mm，内插Φ1mm热电偶，不锈钢材质。催化剂装载量：10-50ml。

2、反应器加热炉：Φ260×500mm，开启式三段加热，总功率：3KW，加热形式：碳化硅炉管+金属内衬，最高使用温度：600℃。

3、预热器：304不锈钢，内径Φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力：常压。

4、气体转子流量计量程：0.05-0.5L/min。

5、风机：采用空气旋涡泵；功率：370W；最大风压：11.76KPa；最大风量：48m³/h。

6、微型隔膜计量泵；功率：30W；最大流量：3L/h；冲程频率：120n/min。

7、湿式气体流量计：额定流量：0.5m³/h,容积：5L/r，精度：±1%。

8、冷凝器：φ40×400mm；气液分离器：φ50×150mm。

9、各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。

11、云智能实验室安全管理系统

本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。

12、外形尺寸：1600×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

五、测控组成
