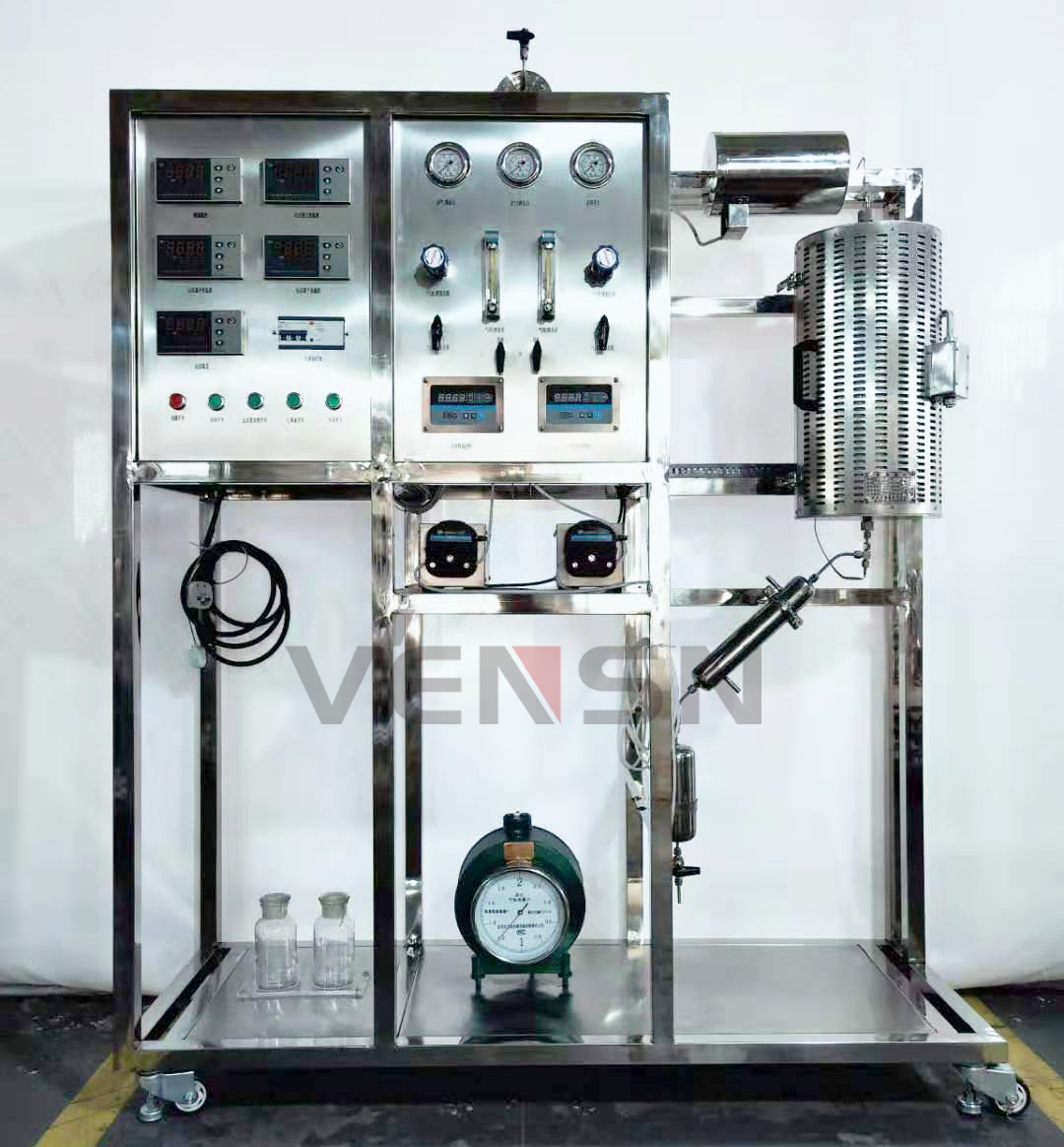

一、装置功能

1、了解气固相催化实验装置结构和工艺流程。

2、掌握固定床管式反应器催化剂评价操作。

3、掌握催化剂的再生操作。

4、装置具有安全性，具备超温超压报警系统，采用程序控温，控温精度准确可靠。

5、装置在反应器下部配有取样保温箱，保温箱内设置自动取样六通阀，反应产物直接进GC，实现在线取样全分析。保温箱作用是确保反应产物保持在气相（防止冷凝），使样品具有代表性，实现全组分分析。（不含GC）具备色谱连接功能。

二、主要配置

反应器、加热炉、预热器、恒流泵、质量流量计、压力表、温度传感器、六通阀、阀箱、、管道阀门、不锈钢框架及仪表控制柜。

三、公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC380V，功率4.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。

四、技术参数

1、管式反应器：石英材质，可拆卸，耐压常压，耐温1000℃。反应器内从底部插入热电偶至中心测温。热电偶套管，Φ3mm，内插Φ1mm热电偶。催化剂装载量：10-20ml。

2、反应器加热炉：ф300×600mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。最高使用温度，900℃。

3、预热器：不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：RT-400℃，使用压力：常压。

4、加料泵：蠕动泵，转速范围0.1～100rpm，流量：0.2-29.99ml/min，数量1台。

5、加料罐:体积500ml，材质：石英玻璃，数量1个。

6、气体混合器：50 ml，材质：316L不锈钢，数量1个。

7、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。

8、气液分离器：500mL，316L卫生级不锈钢。

9、流量计，气体质量流量控制器，范围0-2000 sccm，流量计带温度补偿。流量范围可调整。

10、温度测量：温度传感器，显示分度0.1℃，精度A级，数量1批。

11、不锈钢防震指针压力表，数量3个。

12、温度传感器：K热电偶，显示分度0.1℃。

13、管路阀门：316L不锈钢精密卡套管和阀门。

14、智能温控仪：30段时间程序控制功能，支持多种热电偶和热电阻输入规格，具备自整定和数字滤波功能，具有高低温报警功能，控温精度0.25级，分辨率 0.1℃。数量：3块。

15、温度智能显示系统1套：先进模块化设计，测量精度0.25级，分辨率 0.1℃。

16、304不锈钢仪表柜：各项操作及温度、流量、压力的显示、调节、控制全在控制柜面板进行。

17、电器：接触器、开关、漏电保护空气开关。

18、额定电压：380V，总功率：4.0KW。

19、外形尺寸：1500×550×1800mm（长×宽×高），外形为不锈钢可移动式设计。

20、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
