一、装置功能

1、熟悉甲苯液相氧化制苯甲酸的实验装置和工艺流程。

2、了解气液反应器的特点。

3、测定苯甲酸的浓度，掌握甲苯液相氧化的反应规律。

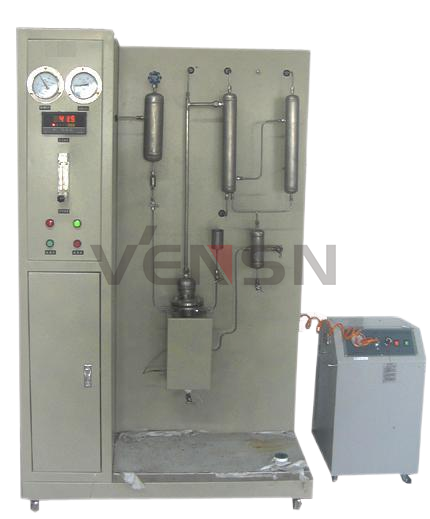

二、主要配置

反应器、无油空压机、混合器、原料罐、产品槽、冷凝器、油水分离器、流量计、压力表、温控仪表、不锈钢框架及控制屏等。

三、公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：甲苯；空气作为氧化剂， Co 含量为 11%的环烷酸钴为催化剂，苯甲醛为引发剂

四、技术参数

1、反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ50mm，长度：350mm，外壁缠有电热带以给反应器供热，功率500W；反应器内的温度由数字式智能温度控制器进行测量与控制。

2、气体缓冲罐：304不锈钢材质，容积2L。

3、无油气体压缩机：额定排气压力：0.3MPa，额定排气流量：0.2-0.9m³/h,功率：550W。

4、冷凝器为不锈钢列管式，ф40×400mm，304不锈钢材质。

5、油水分离器：ф50×150mm，304不锈钢材质。

6、流量计： 气体转子流量计60-600L/h，观察、控制进料流量。

7、压力仪表: Y-100型压力表，0～0.6MPa。

8、控温仪表：人工智能型仪表，精度FS≤0.2%。

9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

10、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。

11、外形尺寸：1500×550×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。

五、测控组成
