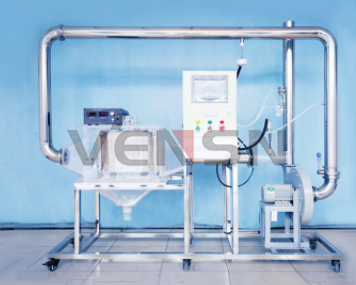

一、实验目的

1.观察电晕放电的外观形态，了解其内部构造与组成。

2.测定静电除尘的风压、风速、电压、电流板间距等因素对除尘效率的影响。

3.测定静电除尘器的除尘效率。

二、配置指标

1.具有绘制伏-安特性曲线功能。

2.动力装置布置为负压式，处理气量400-600m3/h。

3.电场电压：0～30KV（可调），电场电流：0～1mA，除尘效率约：95%。

4.电晕极有效驱进速度：10m/s、电场风速：0.03m/s。

5.通道数：3个、压力降：＜500Pa。气流速度：1.0m/s、气体的含尘浓度：＜30g/m。

6.工作电源：AC380V±10%、50Hz，三相五线制，功率1600W。安全保护：具有接地保护、漏电保护、过流保护。

三、技术参数

1.静电除尘器1套：透明有机玻璃材质、厚度10mm，振打装置1套：含电机1套、不锈钢锤3个。

2.高压静电电源1套：输出极性：正；输出电压：0～30KV，电位器调节，负载调整率＜0.5%；输出电流：1mA，关闭式；输入电压：AC220V±10%，电压调整率＜0.1%，交流隔离；能显示电压和电流，负载端短路时电源具有自动断电复位输出电压清零功能。

3.集尘极电晕极1套：Z形芒刺。

4.管道气尘混合器1套：采用叶片式混合器。

5.人工监测进出口2组、测压点2组、透明测压软管1批。

6.有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套。

7.离心通风机1台：功率750W。

8.变频器1套：控制风机转矩调节风量大小。

9.粉尘浓度检测系统2套：4-20MA输出、测量范围0-1000PPM,分辨率1PPM、测量范围

0-2000PPM,分辨率1PPM。

10.风压、风量及风速检测系统1套：①L型皮托管1套。②压力传感器2套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA。风量、风速测量精度：±1%。

11.PLC、具有彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套，可连接打印功能。实时记录历史数据和实时曲线。

12.云智能实验室安全管理系统

本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。

13、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

14、装置外形尺寸2200mm×500mm×1800mm。框架为可移动式设计，带脚轮及禁锢脚。
