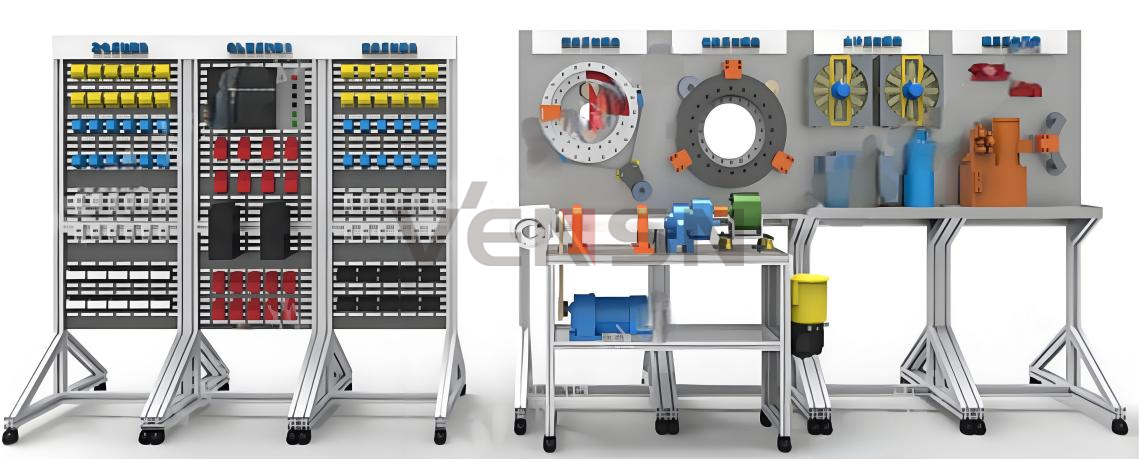

风电机组整机装调与运维实操考核系统参照目前最主流的风机设计而成。该系统采用模块化的设计形式，在不改变风机整个控制系统的原理和策略的基础上，将风机进行模块化的设计和布局。将风机分成变桨系统模块、偏航系统模块、液压系统模块、润滑系统模块、冷却系统模块、主传动链系统模块等六大模块。

该系统具备多种实验、实训、运行与维护功能，其中包括机组运行原理实验、发电实验、变桨系统实验、偏航系统实验、液压系统实验、冷却系统实验、润滑系统实验等，通过仿真外围执行机构和传感器等部件，实现对风机控制系统的控制逻辑及各个部件的故障排查等实操实训。

一、实验实训内容

风电机组偏航解缆实验；

变桨系统启停、开桨实验；

变桨系统速度调节实验；

变桨系统方向控制实验；

变桨系统限位装置触发位置实验；

变桨系统风速模拟实验；

变桨系统变桨角度控制实验；

变桨系统安全链触发实验；

变桨角度校对实验；

风电机组偏航系统原理实验

风电机组风向跟踪及采集模拟实验

风电机组偏航系统速度控制实验

风电机组偏航系统速度控制实验；

风电机组偏航安全链实验

风电机组偏航角度调节实验；

风向对应风电机组偏航位置实验；

液压系统实验；

机组安全链保护实验；

冷却系统实验；

润滑系统实验；

主传动链系统运行实验；

变桨轴承润滑系统维护及保养实训；

偏航轴承润滑系统的维护及保养实训；

齿轮箱冷却系统维护和保养实训；

液压系统维护及保养实训；

主传动链系统维护及保养实训；

控制系统的维护和保养实训。

二、设备参数

执行机构外形尺寸：3200*1200*2000mm

电气机构外形尺寸：2400*1200*2000mm

重量：550kg

总占地面积):>10m²

设备电压：220V

设备最大功率：5kW
