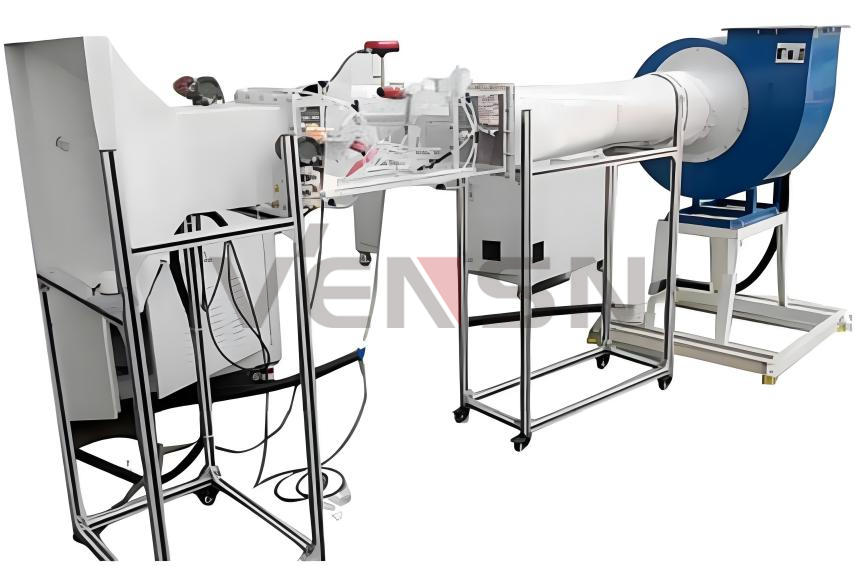

本产由收缩段、测试段、扩展段、轴流风机、支架等机械结构组成，配置了传感系统用于测量测试段内的风速、风压、温度、湿度以及叶片翼型所受到的升力和阻力等数据，采用可视化人机交互界面及后台计算程序实现风力机叶片翼型测试数据的交互操作和图形化显示，可以完成升力曲线实验、阻力曲线实验、边界层测试实验、连续性方程验证实验等实验项目。本品主要用于风力机空气动力学等课程的实验教学以及风力机叶片翼型设计和优化相关实验，适用于本科、高职的实验教学，也适用于研究生及高校教师的科学研究。

一、设备参数

按照国标GB/T1236-2000规定，风洞的测试试验段提供0~40m/s的风速；

采用风管式风洞吸气方式对被测风力机叶片在不同风速条件下的性能表现进行评估；

试验段尺寸：长≥1000mm;宽≥500mm;高≥500mm;

本风洞系统满足叶片翼型阻力测试实验、翼型升力实验(升力曲线)、障碍物气流模拟绕流实验、连续性方程验证实验和平板边界层测量实验等要求；

可根据用户需求定制。
