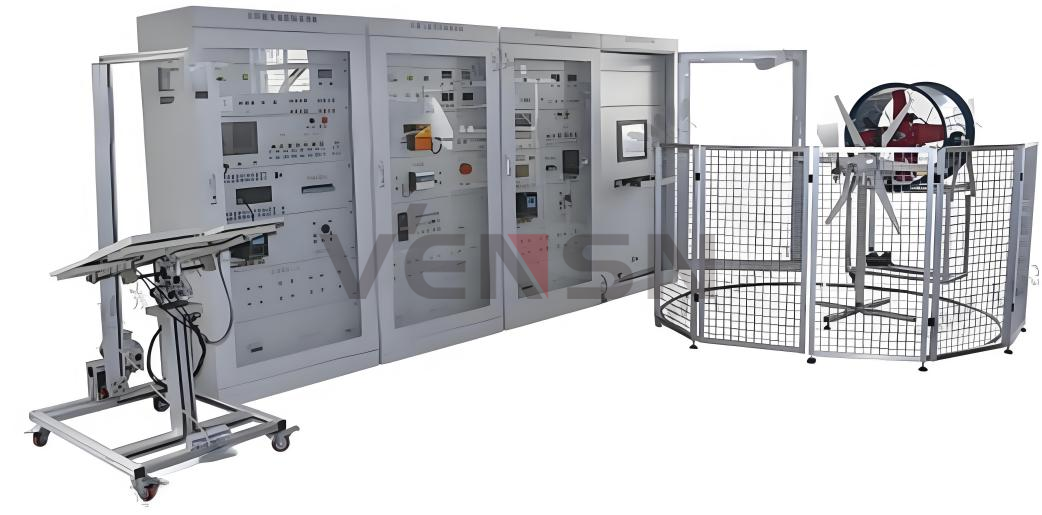

风光互补发电系统实验台主要由电力电子装置开发试验平台和风光互补试验系统两大部分组成，电力电子装置开发试验平台主要进行系统的设计，系统的监控系统，试验数据的现实等功能。风光互补试验系统包含光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统，风光互补发电实训采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。

一、实验实训项目

单晶硅光伏电池单体的工作原理实验；

蓄电池实际充电检测实验；

太阳能电池组件方阵设计实验；

蓄电池模拟充电实验；

光伏供电装置的组成与控制实验；

送变器工作原理实验；

PLC编程手动、自动控制光伏电池追踪太阳实验；

送变器不同负载设计连接实验；

光伏供电系统电气控制原理设计；

上位机与各单元通信方式与连接实验；

光伏电池的I-U特性测试实验；

市电互补切换原理与编程实验；

光伏电池的输出功率特性实验；

离网送变电源的原理；

水平轴永磁同步风力发电机的组成安装实验；

送变电源的负载接线实训；

风力发电机被动偏航与主动偏航原理实验；

离网逆变器实验；

水平轴永磁同步风力发电机被动偏航中侧风偏航机构设计；

模拟并网逆变器实验。

风力供电系统的组成及工作原理；

风力供电系统电气控制原理实验；

风力发电机输出特性测试
