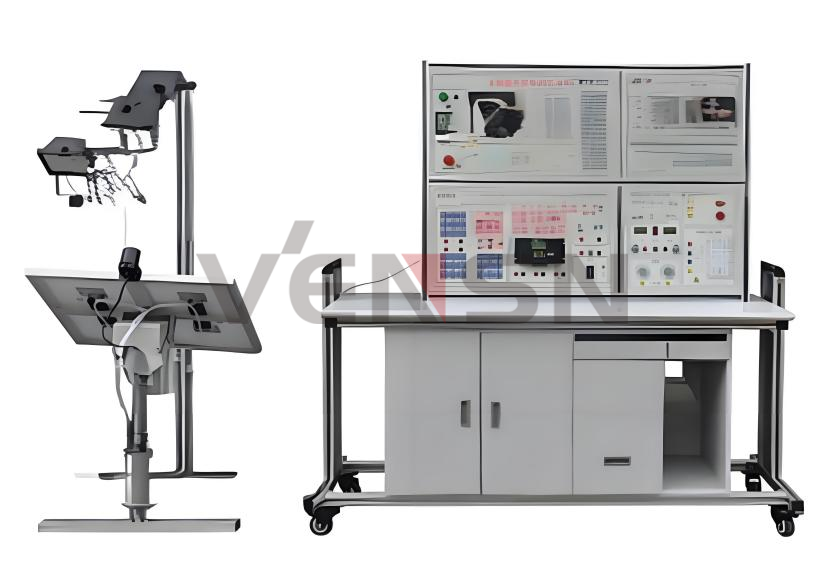

光伏应用产品创新实训平台是一种满足高职、本科院校实习实训、太阳能发电为主课题的研究，企业员工技能培训等要求的综合性实训平台。设备系统分为模拟太阳光模块组件模块、模拟太阳光控制模块、储能模块、逆变模块、直流负载模块、交流负载模块等7个部分，伏组件接线，可完成模拟太阳光控制实验、环境对光伏转换影响实验、太阳能蓄电池充电控制实验、送变器保护功能实验等。

一、实训项目

光伏组件接线

模拟太阳光控制实验

环境对光伏转换影响实验

太阳能蓄电池充电控制实验

送变器保护功能实验

控制器充放电控制实验

太阳能直流负载实验蓄电池电量估测实验

蓄电池电压、电流测试实验

模拟太阳能路灯实验

太阳能警示灯实验

转换效率计算实验

二、设备参数

投时灯数量及规格：6盏500W的投射灯

太阳能组件规格：尺寸500mm*400mm

内组件类型：5-20W多晶组件

输出电压：6V

储能模块：12V/38AH胶体电池

电气部分：西门子可编程控制器

电源：AC220V
