一、产品组成

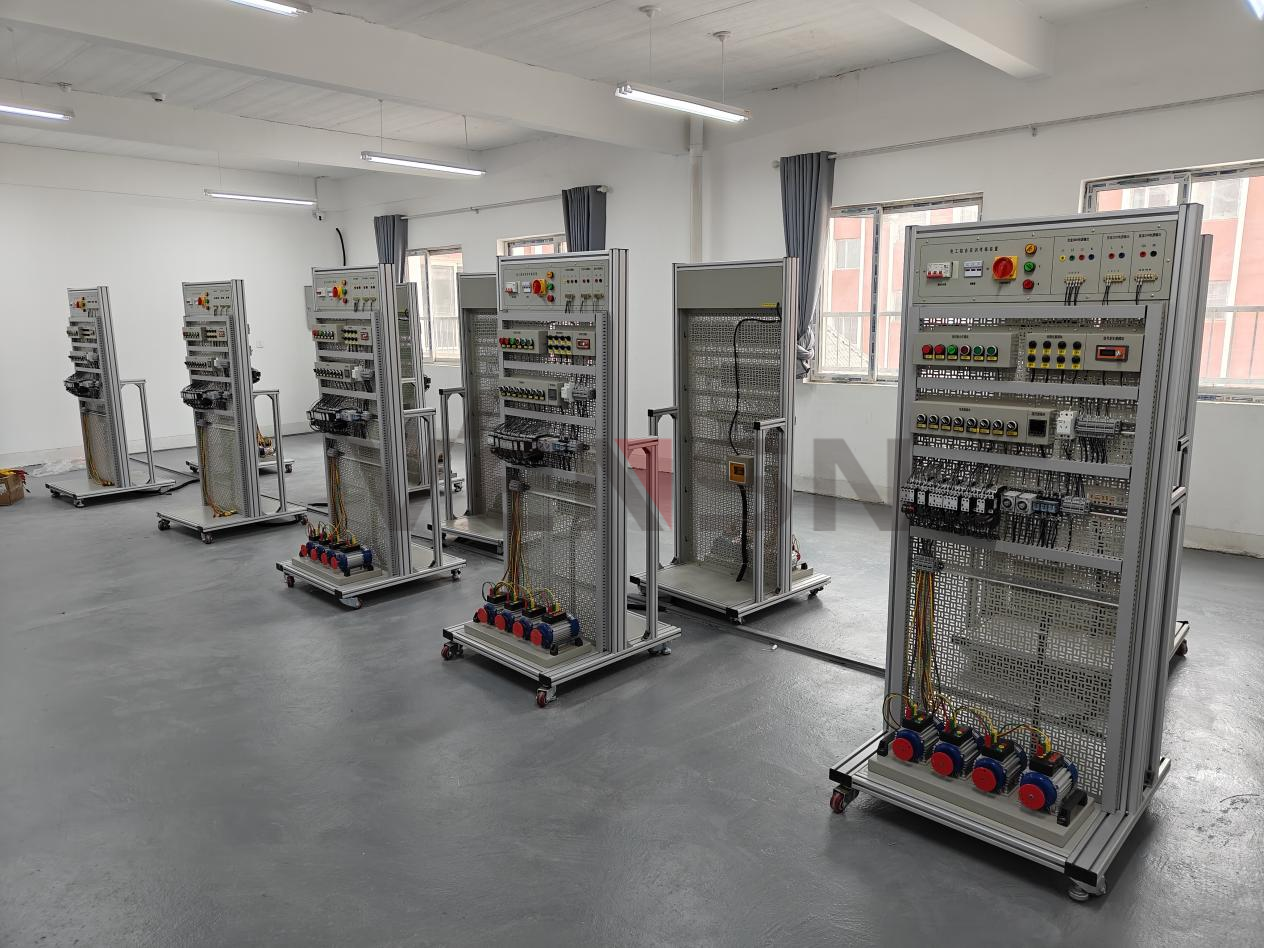

1、标准控制屏
控制屏应采用立式结构，由网孔板、安全防护隔板、支撑架及支撑条、4只万向轮、空气开关、开关电源、插座等组成，平台中全部单元模块都安装在标准控制屏上。
具体要求如下：
标准控制屏尺寸不小于H2000*W800*D800mm；
网孔板：冷轧钢板≥2mm、底板撑条≥5mm。面板≥1750*800mm；
支撑架及支撑条≥800*800mm；
2、电源控制模块
应有4P20A（带漏电保护）空气开关、熔断器等，具有可靠安全保护功能
3、故障设置盒
（1）设备应具有故障设置盒，故障设置盒内有PCB电路板，可通过计算机设置下发≥16路故障点。
（2）继电故障类型：断路。
4、低压电气及操作单元
设备应根据铣床电路的特点，设置有远程操作按钮区、就近操作按钮指示区、接触器安装区、行程开关放置等区域。
控制电路完全模拟T68卧式镗床控制要求，主轴电机双速、正反转控制，快速电动机正反转控制，照明控制，主轴点动和制动控制等。
5、三相异步交流电机
电机类型：应为三相交流异步电动机
电压：AC 380V/660V±10%
功率：≥180W
频率：50Hz
接法：Y/△
电流：0.36A
转速：≥1400r/min
防护等级： IP54
6、主要器件
|
序号
|
配置名称
|
规格型号
|
单位
|
数量
|
|
1
|
断路器
|
4P C20带漏保
|
个
|
1
|
|
2
|
交流电动机
|
AC380V/660V 180W
|
个
|
3
|
|
3
|
转换开关（φ22）
|
LA39-B2-11X/K 1开1闭
|
个
|
3
|
|
4
|
转换开关（φ22）
|
PB1L-12X/K 1开2闭
|
个
|
1
|
|
5
|
白色指示灯（φ22）
|
AD16-22D/W23S 24V
|
个
|
1
|
|
6
|
熔断器座
|
RT18-32(X)带灯导轨式 1P
|
个
|
5
|
|
7
|
热继电器
|
LRD05C 整定电流: 0.63...1 A
|
个
|
3
|
|
8
|
热继电器座
|
LAD7B106C
|
个
|
3
|
|
9
|
控制变压器
|
交流220V转24V
|
个
|
1
|
|
10
|
交流接触器
|
LC1E0901M5N 3开1闭
|
个
|
1
|
|
11
|
交流接触器辅助触头
|
LAEN40N 4常开
|
个
|
1
|
|
12
|
绿色按钮
|
YJ139-LA38-11BN 绿色1开1闭
|
个
|
2
|
|
13
|
黄色按钮
|
YJ139-LA38-11BN 黄色1开1闭
|
个
|
2
|
|
14
|
红色按钮
|
YJ139-LA38-11BN 红色1开1闭
|
个
|
2
|
|
15
|
继电器
|
RJ2S-CLD-D24
|
个
|
3
|
|
16
|
继电器底座
|
SJ2S-05B
|
个
|
3
|
|
17
|
行程开关（快速）
|
LXJM1-8112
|
个
|
5
|
|
18
|
行程开关
|
YBLX-3/11H
|
个
|
1
|
|
19
|
整流器
|
KBPC1010 10A/1000V
|
个
|
1
|
|
20
|
保险 5A
|
10×38
|
个
|
3
|
|
21
|
保险 2A
|
10×38
|
个
|
2
|
|
22
|
小按钮盒
|
TJ-AG-0816-S (80×160×55）
|
个
|
1
|
|
23
|
大按钮盒
|
TJ-AG-1520-S （150*200*75）
|
个
|
1
|
|
24
|
故障盒
|
TJ-TG-2030-S (200×300×150）
|
个
|
1
|
|
25
|
故障设置板
|
PCB故障设置模块
|
套
|
1
|
|
26
|
接线端子
|
1.5mm²、2.5mm²灰色端子；2.5mm²黄绿色端子
|
批
|
1
|
|
27
|
交流电机有机玻璃保护罩
|
圆弧型，配安装支架
|
个
|
3
|
|
28
|
塑料线槽
|
B40×H60×L2000mm
|
米
|
10
|
|
29
|
铝导轨
|
35×7.5 厚1.6mm 带孔
|
米
|
3
|
|
30
|
五孔插头及插座
|
T-25 套
|
套
|
1
|
|
31
|
短套管
|
5CM
|
个
|
3
|
|
32
|
金属管
|
Φ25
|
根
|
1
|
|
33
|
塑料管夹
|
|
个
|
4
|
