VS-253A 机床电气实训考核装置（定时、误操作记录式）

产品分类：机床电气实训设备产品型号：VS-253A 品牌：文圣产地：上海价格：询价

产品简介：

根据机床电气技能实操培训和考核鉴定的实际情况而设计的新一代集机床电气理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能，同时具备多种安全措施的*新设备。是各中专、技校、职校以及劳动职业技能鉴定部门机床电气技能实操培训和考核鉴定的理想教学设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-253A机床电气实训考核装置（定时、误操作记录式）

一、概述：
该机床电气实训考核装置是按照国家劳动部颁发"电工技术等级标准"和"职业技能鉴定规范"中对初级工、中级工、高级工等不同技术等级培训与考核的要求。根据机床电气技能实操培训和考核鉴定的实际情况而设计的新一代集机床电气理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能，同时具备多种安全措施的*新设备。是各中专、技校、职校以及劳动职业技能鉴定部门机床电气技能实操培训和考核鉴定的理想教学设备。

二、实验项目：
设备具有四种机床电气电路，并按该柜尺寸大小，组成每二种电路协调布局安装，并配相应电机演示。
VS-253A型机床电气实训考核装置：
Z35钻床电路，故障考核11项；
X62W铣床电路，故障考核15项；
CA6140车床电路，故障考核11项；
电动芦葫电路，故障考核8项；
三、产品特点：
1、设备由三相五线制电源输入，装有电流型漏电保护器。
2、装置设有电压型漏电保护装置保障人身安全。同时还设有过流或短路保护装置。（定时误操作式型）
3、设备装有定时器及误操作报警记录仪，平时作为时钟使用，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误次数。为学生实验技能的考核提供一个统一的标准。（定时误操作式型）
4、设备采用故障设置板和故障排除板分开的方式，可避免学生只根据故障开关状况判断故障。
5、设备以标准的配电柜为主柜，利用柜体的双面空间，合理布置电器。并且把所有控制部分放到了柜体内，方便学生操作。每种机床电路均模拟实际机床故障人为设置了十多项电气故障。
6、该装置电气柜脚采用带刹万向轮，便于移动、固定。
7、装置布局合理，面板示意图明确、直观，走线清晰整洁。装置采用铁质喷塑结构；结构牢固美观。
8、主要元器件采用新型安全的正泰等优质名牌产品。每个器件都贴有标识。电机上装有旋转标志，可观察旋转方向。

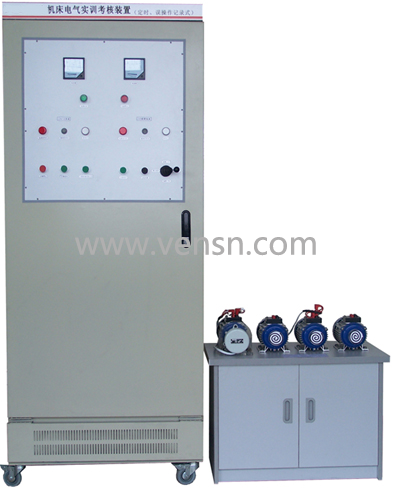

9、产品还配备专用电机柜。
四、技术参数：
1．输入电源：AC380V±5%(三相五线) 50±1Hz
2．额定电流：5A
3．相对温度：-5℃～40℃相对湿度：＜75%（25℃）
4．外形尺寸：750×550×1800mm
5．设备重量：230kg
五、装置的基本装备

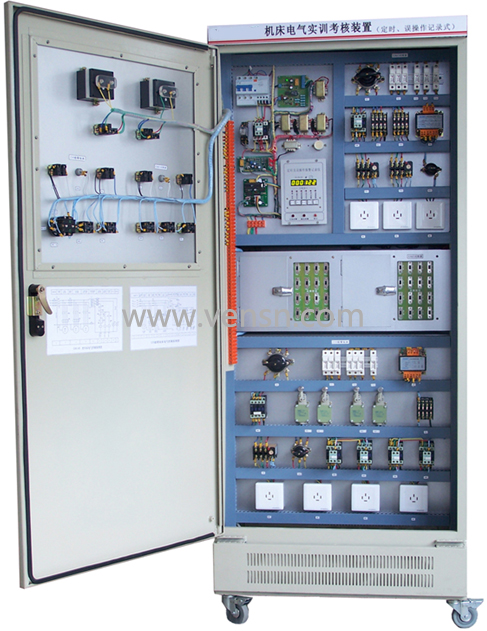

柜门内侧安装电压表、电流表、旋转开关、控制按钮、十字开关、急停开关、各种指示灯，柜内安装各种机床电路，包括各种电器元件，熔断器、接触器、中间继电器、时间继电器、热继电器、断路器、行程开关、组合开关、电磁铁等。并附有电路图。实际利用率高。每台设备还配备三相异步电机、双速电机、速度继电器等4台电机。
