VS-JCWKX 机床网孔配线实训装置

产品分类：机床电气实训设备产品型号：VS-JCWKX 品牌：文圣产地：上海价格：询价

产品简介：

该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工技能考核鉴定的设备。实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，是本设备的特点。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-JCWKX机床网孔配线实训装置

一、概述
机床网孔配线实训台”适用于大、中专职业类院校、技工学校的《电工技能训练》、《电力拖动控制线路与技能训练》、《高级维修电工技能鉴定》和《机床控制电路技能训练》等实训教学。机床网孔配线实训台”是为适应职业教育和实际操作培训的要求,操作安全、规范，使用灵活，牢固、耐用，美观大方，富有现代感。特殊模具的工业型材，结构科学、外形美观。该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工技能考核鉴定的设备。实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，是本设备的特点。

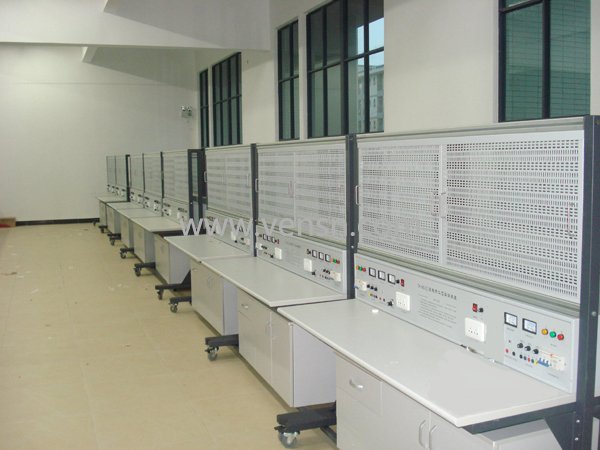

机床网孔配线实训台

二、设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜、凳子等组成。
1、实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；
2、实训屏、底盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；
3、固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
4、实训桌桌面采用25mm麻灰色高密度层压板封边特制，实训桌桌面材料具有良好的防火、防水、耐磨、绝缘等性能，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动和固定；
5、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料。
6、每个工位配置绝缘板。
7、凳子每个实验台配两个塑料圆凳。
三、设备技术指标
1、外型：整体尺寸约1632mm×750mm×1638mm；
2、实训台架的材料：钢板、铝合金结构；
3、电源： 1)输入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6、两组电源相互独立，互不干扰。

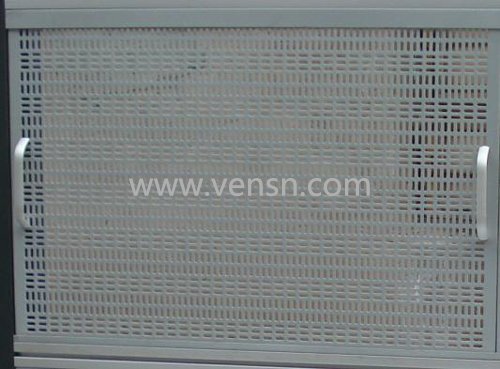

7、不锈钢网孔板: 数量2块,规格：700×600mm 。用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级。

机床网孔配线实训台

8、实验说明书:：数量1套,指导学生实训.

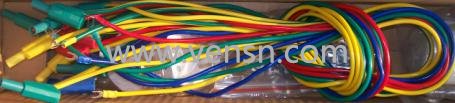

9、实训用线1套（需满足实验内容，而标准配套）

机床网孔配线实训台

四、本设备可完成的典型实训项目
1、基本技能训练
(1）常用工具的使用与识别
(2）电工识图训练
(3）电工布线工艺
(4）常用导线的链接和绝缘层的恢复
(5）万用表的使用与读数
(6）配电板安装
(7）室内配线
2、照明电路
(8）日光灯电路安装
(9）白炽灯电路安装
(10）两地控制一盏灯电路安装
(11）室内照明电路安装
(12）触摸开关电路连线
(13）声光控制演示开关电路接线
(14）人体感应延时开关电路接线
3、仪表电路
(15）单相电度表直接接线电路安装
(16）单相电度表经电流互感器接线的电路安装
(17）交流电压的测量
(18）直流电压的测量
(19）电流表的安装
(20）电压表的安装
(21）电阻的测量
(22）三相四线有功功率电度表直接接线的电路安装
(23）三相四线有功功率电度表经电流互感器接线的电路安装
(24）电流互感器电路
(25）兆欧表的使用
(26）钳型电流表的使用
4、电气控制电路
(27）常用开关继电器的拆装
(28）交流接触器的拆装
(29）交流接触器的拆装
(30）单相电容运转电动机接线
(31）三相异步电动机直接启动
(32）三相异步电动机点动控制
(33）三相异步电动机自锁控制
(34）三相异步电动机两地控制
(35）三相异步电动机接触器联锁正反转控制
(36）三相异步电动机双重联锁正反转控制
(37）三相异步电动机延时自动正反转控制
(38）双电机手动顺序启动控制
(39）双电机自动顺序启动控制
(40）延时启停控制
(41）三相异步电动机手动Y/△启动控制
(42）三相异步电动机自动Y/△启动控制
(43）三相异步电动机能耗制动
(44）三相异步电动机可逆双向能耗制动
(45）三相异步电动机反接制动
(46）三相异步电动机自往返控制
(47）三相异步电动机带点动正反转控制
(48）三相异步电动机带点动自往返控制
(49）三相异步电动机串电阻降压启动手动控制
(50）三相异步电动机串电阻降压启动自动控制
(51）三相异步电动机串电阻降压启动反接制动控制
5、机床电气控制电路
(52）电动葫芦电气控制
(53）CA6140型车床控制电路
(54）Z3040型摇臂钻床电气控制电路
(55）X62W型万能铣床电气控制电路
6、其它电机控制电路
(56）双速电机手动切换控制
(57）双速电机自动切换控制
(58）并励直流电动机电枢回路串电阻启动与调速
(59）直流电动机能耗制动的控制线路
(60）直流电动机反接制动的控制线路
五、每台设备的配置

序号	名称	单位	数量	备注
1	实训台及实验屏	台	1	外形尺寸约为：1632mm×750mm×1638mm；材料：钢铝木结构；符合国家相关环保要求；输入电压：AC380V±10%50Hz三相五线；容量：＜1.5kVA；实验屏：用于挂置网孔挂板，安装元件。
2	电气元件	套	2	见电气元件清单
3	实训电机	台	1	三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相AC380IN(A):0.33、连接组别：△/Y，配速度继电器jy1
3	实训电机	台	1	三相双速异步电动机 PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC380IN(A):0.25/0.2、连接组别：△/2Y
4	实训用线	套	1
5	网孔板	块	2	尺寸约为：700×600mm用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级；
6	实验说明书	套	1	指导学生实训
7	学生凳	个	2	圆凳

六、本实训室配置设备清单

序号	名称	单位	数量	备注
1.	数字万用表	台	10
2.	焊枪	把	10
3.	热风机	把	2
4.	吸锡器	把	10
5.	剥线钳	把	10
6.	偏口钳	把	10

每台设备配置电气元件两套清单

序号	名称	型号与规格	单位	数量	备注
1	三相漏电开关	DZ47LE-32-16A	只	2
2	三相熔断器	RT18-32	只	10
3	交流接触器	CJX2-2510220V380V	只	8
4	辅助触头	F4-22	只	8	2常开2常闭
5	按钮	LA4-3h	只	4
6	时间继电器	JSP14P	只	4
7	热继电器	JR32-20	只	4
8	行程开关	LX19-131	只	8
9	大功率电阻	Zx2-2/0.7	只	6	5A、7欧
10	整流二极管	2CZ30	只	8	30A600V
11	综合支架	内置按钮4只、指示灯4只、急停1只、转换开关1只，LS2-22只、3只大功率电阻	只	2
12	接线端子	TB1520	个	2
13	线槽			若干	满足设备安装和实习项目要求
14	导轨
15	塑料安装卡子
16	不锈钢自攻螺丝
