本机床电气技能培训考核实验装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，故障点在面板上设有相应测试点，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置

1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）

2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。

3、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

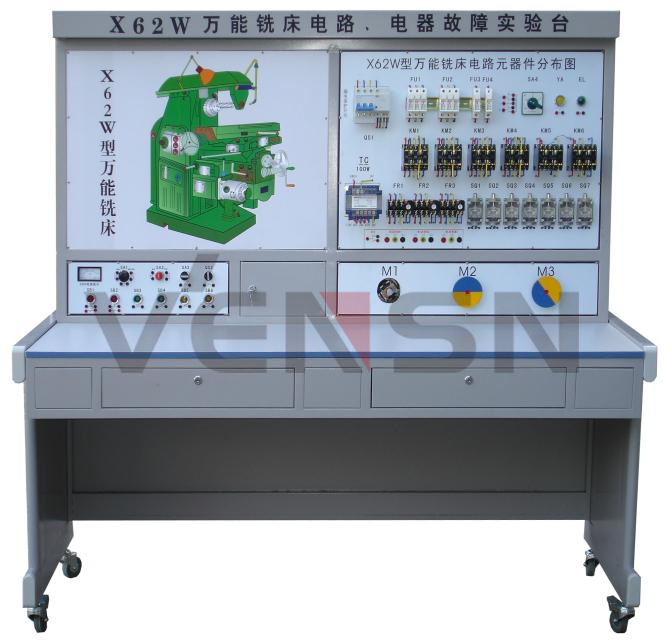

4、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。

5、三相异步电动机：实验台装有3台三相鼠笼式异步式电动机，分别用作主轴电动机、进给电动机、冷却泵电机等。

6、故障开关箱：设有20项故障开关。

7、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除，完成机床常见故障的排除。

5、可以设置故障点做为维修电工的技能考核台。

三、技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-10⁰-+40⁰C。

4、整机功耗：＜2KW

5、重 量：100kg

6、外形尺寸：1700mm×700mm×1250mm

四、故障点设置一栏表
