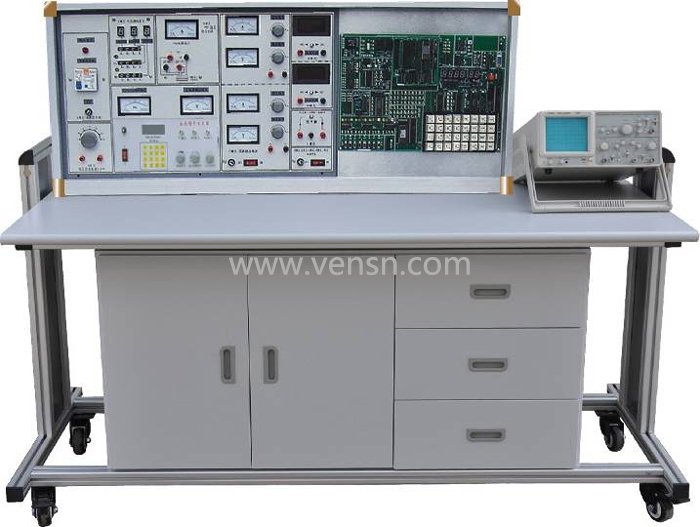

VSBK-535M模电、数电、EDA实验开发系统成套设备
本实验设备可完成数字电子技术、模拟电子技术和EDA实验,适合大、中专院校电子课程的实验和毕业设计。
一、产品特点:
1、该系统采用"主板(基本实验系统)+适配板(下载板)"的双板式结构,配置灵活,适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。
2、该系统提供良好的混合电压(MV)兼容功能,具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此,用户可避免单5V的EDA实验系统过时淘汰之虑。
3、该系统可编程PLD器件与实验模块的连接全部采用自主连线,在PLD器件有限资源条件下,*大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD的I/O资源完全开放,也可借助该开发系统完成相关开发项目。
4、EDA实验开发系统上增加了我公司的*产品"电子实验模拟演示装置"模块,通过它我们把一些复杂的实验系统诸如电梯控制系统、刀库控制系统软件化,即把这此实验系统做成软件动画的形式,然后用CPLD/FPGA器件编程来控制它们,以此来达到控制真实系统的效果。通过这个装置我们可以扩展十多个具有实际价值的实验,使学生的实验更接近于实际系统和项目的开发。
5、数电、模电创新实验透明模块盒体透明直观,内装元件一目了然,盒盖印有永不褪色元件符号,线条清晰美观,盒盖与盒体采用压卡式结构、维修拆装方便,在桌面中央通用九孔电路板上任意拼插盒成实验电路,实验方便、快捷,动手能力强。
二、技术性能:
1、输入电压:交流220V±10% 50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1KVA
4、外形尺寸:1600mm×700mm×1200mm
三、功能与结构:
(一)实验台部分:
1、电源
1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调,输出电流1.5A。
B组: 二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流 2A,具有预设式限流保护功能。
C组:低压直流稳压电源,电压+5V,+14V。
D组:单相市电输出,供用户自备仪器使用。
2、功率输出函数发生器:
1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。
5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。
6)频率计*高测量范围100MHz,自动换档。
3、七段译码器及对应译码显示数码管。
4、EDA实验系统硬件结构及配置:
4.1 可选适配卡资源(标配1032实验卡)
(1)1032实验卡:Lattice公司6000门CPLD器件,配下载电缆;
(2)EP1K30实验卡:Altera公司30000门FPGA器件,配下载电缆;
(3)EP1K100实验卡:Altera公司100000门FPGA器件,配下载电缆;
(4)EP1C6T144实验卡:Altera公司150000门FPGA/SOPC器件,带配置芯片:EPCS4(4Mbits),配下载电缆。
(5)EP1C12TQ240实验卡:Altera公司300000门FPGA/SOPC器件,带配置芯片:EPCS4(4Mbits),配下载电缆。
(6)PAC10实验实验卡:Lattice公司模拟EDA器件,配下载电缆。
(7)PAC20实验实验卡:Lattice公司模拟EDA器件,配下载电缆。
4.2 主板硬件资源
(1)主板可与多种下载板相适配;
(2)8位动态扫描显示电路;
(3)12位发光二极管显示电路;
(4)8位二档开关及其电平指示电路;
(5)8位按键开关电路;
(6)电子音响模块;
(7)16*16 LED点阵显示模块;
(8)128*64 LCD的液晶显示模块;
(9)A/D 0809转换器模块;
(10)D/A 0832转换器模块;
(11)时钟信号源:24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ;
(12)MCS-51单片机扩展电路;
(13)一个四相步进电机;
(14)一个4*4小键盘;
(15)一个5V直流电机;
(16)配有存贮器EPROM27256;
(17)串行A/D转换TLC549;
(18)串行D/A转换TLC5620;
(19)一个RS232接口;
(20)一个VGA接口;
(21)一个PS/2(键盘、鼠标)接口;
(22)模拟可编程器件扩展模块(PAC10、PAC20、PAC80);(选配)
(23)波形发生器电路
(24)电子实验模拟验示装置模块电路;
(25)可选配扩展高速A/D、D/A转换模块;
(26)可选配扩展USB接口扩展模块;
5、单次脉冲:每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0-999mA。
7、外测交直流二用电压表:精度0.5级,三位半数字显示,测量范围:0-99V。
四、设备的构成、配备:
(一)构成与配备(以二十四座为例)
1、实验操作桌12张,一桌二座。操作桌桌面中央设置通用电路插扳(尺寸:35×90cm),电路板由进口ABS注塑而成,背面装有压铸而成九孔成一组的铜片,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。创新实验元件模块盒体透明直观,内装元件一目了然,盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板,保护通用电路插板和桌面(如需要在桌上放置电机、焊接等).实验操作桌下部有二只元件储存柜,放置实验元器件及储存板。
2、实验台,共12台,每张学生实验操作桌上配置1台。
3、示教控制台1台:由示教实验操作桌、实验台、演示控制屏组成,能分别无线遥控控制12台学生实验台的电源。尺寸为160×70cm。
电源无线总控制功能:
一)、概 述
"VSKZ-1型电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码,通过无线数字收发模块发送接收控制编码,实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高,易于维护等优点,解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立,有利于实验室布局的改变及重组。
二)、特 点
1、该设备以315MHz无线数字收发模块为无线传输载体,配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一台"VSKZ-1型电源无线总控制台"可对单个实验室的30台(60座)实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态;对实训室30台(60座)实验设备的电源开关无线控制。配有上位机软件,可通过电脑对实验设备的电源开关进行控制。
三)、技术性能
1、工作电源:AC220V±10%/ 50Hz
2、工作环境:温度-10℃~40℃ 相对湿度<85%(25℃)
3、载波频率:315MHz
4、控制范围:>50m
5、控制能力:60台
6、外形尺寸:294mm×237mm×200mm
四)、装置配置
1、按键模块:按键模块分为电源开关控制键和功能键,其中"1号台"~"60号台"及"全开"和"全关"为电源开关控制键,"确认"和"取消"为功能键。"1号台"~"60号台"开关控制键分别对应一个实验室的60台实验设备,实现单台控制操作;"全开"和"全关"对应实验室所有实验设备,可实现所有实验设备的一键开关控制;"确认"和"取消"键对开关控制键的操作进行确认或取消。
状态指示模块:该模块有"1号台"~"60号台"共60个指示灯,分别指示该控制台对应实验室的60台实验设备的电源开关状态,灯常亮表示对应实验台电源开,灯常灭表示对应实验台电源关,灯闪烁表示对该实验台正在进行开关控制操作,处于等待确认状态,通过闪烁时间比来区分设备当前开关状态与操作状态。
发射模块:载波频率为315MHz,通过配套天线发射总控台的数字编码。
4、通信串口:通信串口为总控制台与电脑的通信接口,可使用上位机软件对实验设备进行开关控制,上位机软件界面简洁,操作方便。
五)、上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令,并刷新工作台状态显示
4.能控制*多128工作台
5.开关工作台操作时间显示
五、设备配置清单(以二十四座为例)
NO
|
配置名称
|
型号规格
|
单位
|
数量
|
备注
|
1
|
教师主控台
|
|
套
|
1
|
具有无线控制学生电源功能
|
2
|
学生机头
|
|
台
|
12
|
|
3
|
学生桌
|
|
个
|
12
|
|
4
|
模电数电透明创新实验模块
|
|
套
|
13
|
详见清单一
|
5
|
EDA主板硬件实验平台
|
|
套
|
13
|
|
6
|
1032实验卡
|
|
套
|
13
|
|
7
|
EDA实验配套软件光盘
|
|
套
|
13
|
|
8
|
EDA实验/数电模电使用说明书
|
|
套
|
13
|
|
9
|
学生桌面板
|
|
块
|
12
|
|
10
|
绝缘皮
|
|
张
|
13
|
|
11
|
凳子
|
|
张
|
25
|
|
12
|
工具
|
|
套
|
13
|
|
(1)
|
螺丝刀
|
小十字
|
把
|
13
|
|
(2)
|
螺丝刀
|
大十字
|
把
|
13
|
|
(3)
|
螺丝刀
|
小一字
|
把
|
13
|
|
(4)
|
螺丝刀
|
大一字
|
把
|
13
|
|
(5)
|
剥线钳
|
|
把
|
13
|
|
(6)
|
尖觜钳
|
|
把
|
13
|
|
(7)
|
万用表
|
MF-47
|
只
|
13
|
|
(8)
|
数字万用表
|
DT890B+
|
只
|
13
|
|
表一 模电数电透明创新实验模块配置清单(每台)
模电数电透明创新实验模块名 称
|
型 号/规 格
|
数 量
|
备 注
|
电 阻
|
4Ω
|
1
|
2W
|
电 阻
|
5.1Ω
|
2
|
2W
|
电 阻
|
8Ω
|
1
|
2W
|
电 阻
|
10Ω
|
1
|
2W
|
电 阻
|
16Ω
|
1
|
2W
|
电 阻
|
20Ω
|
1
|
1W
|
电 阻
|
30Ω
|
1
|
1W
|
电 阻
|
51Ω
|
2
|
1W
|
电 阻
|
75Ω
|
1
|
1W
|
电 阻
|
100Ω
|
2
|
1/8W
|
电 阻
|
120Ω
|
1
|
1/8W
|
电 阻
|
150Ω
|
1
|
1/8W
|
电 阻
|
200Ω
|
1
|
1/8W
|
电 阻
|
240Ω
|
1
|
1/8W
|
电 阻
|
300Ω
|
2
|
1/8W
|
电 阻
|
330Ω
|
1
|
1/8W
|
电 阻
|
470Ω
|
1
|
1/8W
|
电 阻
|
510Ω
|
2
|
1/8W
|
电 阻
|
620Ω
|
1
|
1/8W
|
电 阻
|
650Ω
|
1
|
1/8W
|
电 阻
|
1K
|
2
|
1/8W
|
电 阻
|
1.5K
|
1
|
1/8W
|
电 阻
|
2K
|
2
|
1/8W
|
电 阻
|
2.4K
|
2
|
1/8W
|
电 阻
|
2.7K
|
1
|
1/8W
|
电 阻
|
3K
|
2
|
1/8W
|
电 阻
|
3.3K
|
1
|
1/8W
|
电 阻
|
3.9K
|
1
|
1/8W
|
电 阻
|
4.3K
|
1
|
1/8W
|
电 阻
|
4.7K
|
2
|
1/8W
|
电 阻
|
5.1K
|
3
|
1/8W
|
电 阻
|
6.8K
|
2
|
1/8W
|
电 阻
|
7.5K
|
1
|
1/8W
|
电 阻
|
9.1K
|
1
|
1/8W
|
电 阻
|
10K
|
5
|
1/8W
|
电 阻
|
13K
|
2
|
1/8W
|
电 阻
|
15K
|
1
|
1/8W
|
电 阻
|
20K
|
2
|
1/8W
|
电 阻
|
30K
|
1
|
1/8W
|
电 阻
|
36K
|
1
|
/8W
|
电 阻
|
39K
|
1
|
1/8W
|
电 阻
|
47K
|
1
|
1/8W
|
电 阻
|
51K
|
1
|
1/8W
|
电 阻
|
68K
|
1
|
1/8W
|
电 阻
|
100K
|
2
|
1/8W
|
电 阻
|
150K
|
1
|
1/8W
|
电 阻
|
200K
|
2
|
1/8W
|
电 阻
|
300K
|
1
|
1/8W
|
电 阻
|
470K
|
1
|
1/8W
|
电 阻
|
510K
|
1
|
1/8W
|
电 阻
|
1M
|
1
|
1/8W
|
电 位 器
|
470Ω
|
1
|
1/2W
|
电 位 器
|
1K
|
2
|
1/2W
|
电 位 器
|
4.7K
|
1
|
1/2W
|
电 位 器
|
10K
|
1
|
1/2W
|
电 位 器
|
47K
|
1
|
1/2W
|
电 位 器
|
100K
|
1
|
1/2W
|
电 位 器
|
470K
|
2
|
1/2W
|
电 位 器
|
1M
|
1
|
1/2W
|
电 解 电 容
|
0.1UF
|
1
|
16V
|
电 解 电 容
|
4.7UF
|
1
|
16V
|
电 解 电 容
|
10UF
|
3
|
16V
|
电 解 电 容
|
33UF
|
1
|
16V
|
电 解 电 容
|
47UF
|
2
|
25V
|
电 解 电 容
|
100UF
|
3
|
35V
|
电 解 电 容
|
220UF
|
1
|
35V
|
电 解 电 容
|
470UF
|
1
|
35V
|
瓷 片 电 容
|
300P
|
1
|
63V
|
瓷 片 电 容
|
1000P
|
2
|
63V
|
瓷 片 电 容
|
4700P
|
1
|
63V
|
瓷 片 电 容
|
0.01UF
|
3
|
63V
|
瓷 片 电 容
|
0.1UF
|
2
|
63V
|
瓷 片 电 容
|
0.47UF
|
1
|
63V
|
瓷 片 电 容
|
1UF
|
1
|
250V
|
瓷 片 电 容
|
2UF
|
1
|
250V
|
音频输入变压器
|
|
1
|
|
音频输出变压器
|
|
1
|
|
变 压 器
|
220/6V.6V.24V
|
1
|
8W
|
电 感
|
8Ω
|
1
|
|
电 感
|
390UH
|
1
|
|
二 极 管
|
4007
|
4
|
|
二 极 管
|
2AP9
|
1
|
|
发 光 二 极 管
|
|
2
|
|
稳 压 二 极 管
|
2CW54
|
2
|
|
稳 压 二 极 管
|
2CW76
|
1
|
|
光 敏 二 极 管
|
|
1
|
|
晶 振
|
10M
|
1
|
|
场 效 应 管
|
3DJ6
|
1
|
|
单 结 管
|
BT33
|
1
|
|
晶 闸 管
|
KP1
|
1
|
|
三 极 管
|
3DG6
|
2
|
|
三 极 管
|
3DG12
|
2
|
|
三 极 管
|
3AX31
|
1
|
|
三 极 管
|
3DA1
|
1
|
|
三 端 稳 压
|
7805
|
1
|
|
指示灯(信号灯)
|
|
1
|
12V
|
开 关
|
|
2
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
继 电 器
|
6V
|
1
|
|
直流电表
|
±100UA
|
1
|
|
直流表
|
1000UA
|
1
|
|
直流电 表
|
10MA
|
1
|
|
电平开关和逻辑电平指示
|
|
2
|
16位
|
集 成 座
|
14脚
|
4
|
|
集 成 座
|
16脚
|
2
|
|
集 成 座
|
20脚
|
1
|
|
集 成 座
|
28脚
|
1
|
|
集 成 运 放
|
UA741
|
2
|
|
定 时 器
|
NE555
|
1
|
|
功率放大器
|
LA4101
|
1
|
|
数模转换器
|
DAC0832
|
1
|
|
模数转换器
|
ADC0809
|
1
|
|
TTL与非门
|
74LS00
|
1
|
|
TTL集电极开路与非门
|
74LS03
|
1
|
|
TTL非 门
|
74LS04
|
1
|
|
TTL与 门
|
74LS08
|
1
|
|
TTL三输入与门
|
74LS11
|
2
|
|
TTL四输入与非门
|
74LS20
|
1
|
|
TTL或 门
|
74LS32
|
1
|
|
TTL触发器
|
74LS74
|
2
|
|
TTL异或门
|
74LS86
|
1
|
|
JK触发器
|
74LS112
|
1
|
|
缓 冲 器
|
74LS125
|
1
|
|
译 码 器
|
74LS138
|
2
|
|
数据选择器
|
74LS153
|
1
|
|
计 数 器
|
74LS160
|
2
|
|
计 数 器
|
74LS161
|
1
|
|
D触发器
|
74LS175
|
1
|
|
加减计数器
|
74LS192
|
2
|
|
移位寄存器
|
74LS194
|
1
|
|
计 数 器
|
74LS196
|
3
|
|
CMOS与非门
|
CD4011
|
1
|
|
