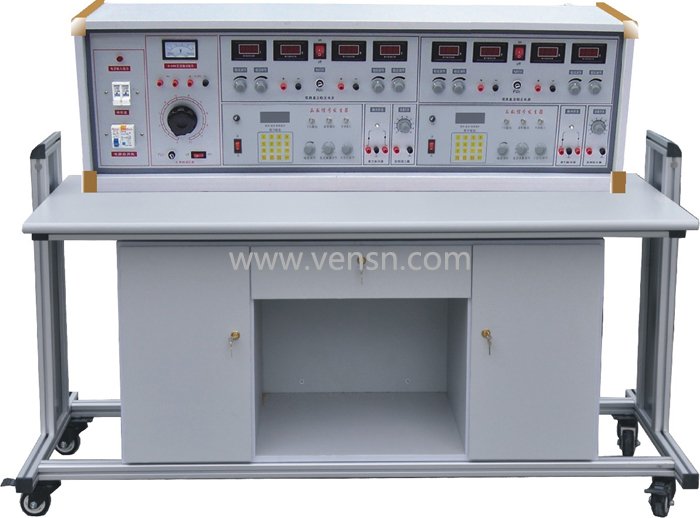

VSBKMD-289B创新型数字电子电路实验装置（双组型）
一、产品的特点：
数字电子电路实验装置具有较完善的安全保护措施，较齐全的功能。实验屏配通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成数量电子电路课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、技术性能：
1、输入电源：单相三线 ～220V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：150Kg
5、外形尺寸：2000mm×700mm×1500mm
四、实验装置基本配置及功能：
本实验台主要由实验屏、实验创新模块、实验桌等到组成。
（一）实验屏
1、实验台构成与性能:
共用部分
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
二组独立部分
A组：低压交流电压3－24V分七档可调，*大输出电流1.5A，电流表指示。
B组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
C组：双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出*大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.6外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.7电路插扳：电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。
1.8透明创新实验元件模块：创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。
2、实验桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
五、设备配置清单：
|
NO
|
配置名称
|
型号规格
|
单位
|
数量
|
备注
|
|
1
|
实验屏
|
|
台
|
1
|
|
|
2
|
学生桌
|
|
个
|
1
|
含数电透明创新实验模块（详见清单）
|
|
3
|
学生桌面板
|
|
块
|
1
|
|
|
5
|
绝缘皮
|
|
张
|
1
|
|
|
6
|
凳子
|
|
张
|
2
|
|
|
7
|
工具
|
|
套
|
13
|
|
|
（1）
|
螺丝刀
|
小十字
|
把
|
13
|
|
|
（2）
|
螺丝刀
|
大十字
|
把
|
13
|
|
|
（3）
|
螺丝刀
|
小一字
|
把
|
13
|
|
|
（4）
|
螺丝刀
|
大一字
|
把
|
13
|
|
|
（5）
|
剥线钳
|
|
把
|
13
|
|
|
（6）
|
尖觜钳
|
|
把
|
13
|
|
|
（7）
|
万用表
|
MF-47
|
只
|
13
|
|
|
（8）
|
数字万用表
|
DT890B+
|
只
|
13
|
|
模电透明创新实验模块配置清单（每台配二组）（待修改）
|
透明创新模块名称
|
型 号/规 格
|
数 量
|
备 注
|
|
电 阻
|
4Ω
|
1
|
2W
|
|
电 阻
|
5.1Ω
|
2
|
2W
|
|
电 阻
|
8Ω
|
1
|
2W
|
|
电 阻
|
10Ω
|
1
|
2W
|
|
电 阻
|
16Ω
|
1
|
2W
|
|
电 阻
|
20Ω
|
1
|
1W
|
|
电 阻
|
30Ω
|
1
|
1W
|
|
电 阻
|
51Ω
|
2
|
1W
|
|
电 阻
|
75Ω
|
1
|
1W
|
|
电 阻
|
100Ω
|
2
|
1/8W
|
|
电 阻
|
120Ω
|
1
|
1/8W
|
|
电 阻
|
150Ω
|
1
|
1/8W
|
|
电 阻
|
200Ω
|
1
|
1/8W
|
|
电 阻
|
240Ω
|
1
|
1/8W
|
|
电 阻
|
300Ω
|
2
|
1/8W
|
|
电 阻
|
330Ω
|
1
|
1/8W
|
|
电 阻
|
470Ω
|
1
|
1/8W
|
|
电 阻
|
510Ω
|
2
|
1/8W
|
|
电 阻
|
620Ω
|
1
|
1/8W
|
|
电 阻
|
650Ω
|
1
|
1/8W
|
|
电 阻
|
1K
|
2
|
1/8W
|
|
电 阻
|
1.5K
|
1
|
1/8W
|
|
电 阻
|
2K
|
2
|
1/8W
|
|
电 阻
|
2.4K
|
2
|
1/8W
|
|
电 阻
|
2.7K
|
1
|
1/8W
|
|
电 阻
|
3K
|
2
|
1/8W
|
|
电 阻
|
3.3K
|
1
|
1/8W
|
|
电 阻
|
3.9K
|
1
|
1/8W
|
|
电 阻
|
4.3K
|
1
|
1/8W
|
|
电 阻
|
4.7K
|
2
|
1/8W
|
|
电 阻
|
5.1K
|
3
|
1/8W
|
|
电 阻
|
6.8K
|
2
|
1/8W
|
|
电 阻
|
7.5K
|
1
|
1/8W
|
|
电 阻
|
9.1K
|
1
|
1/8W
|
|
电 阻
|
10K
|
5
|
1/8W
|
|
电 阻
|
13K
|
2
|
1/8W
|
|
电 阻
|
15K
|
1
|
1/8W
|
|
电 阻
|
20K
|
2
|
1/8W
|
|
电 阻
|
30K
|
1
|
1/8W
|
|
电 阻
|
36K
|
1
|
/8W
|
|
电 阻
|
39K
|
1
|
1/8W
|
|
电 阻
|
47K
|
1
|
1/8W
|
|
电 阻
|
51K
|
1
|
1/8W
|
|
电 阻
|
68K
|
1
|
1/8W
|
|
电 阻
|
100K
|
2
|
1/8W
|
|
电 阻
|
150K
|
1
|
1/8W
|
|
电 阻
|
200K
|
2
|
1/8W
|
|
电 阻
|
300K
|
1
|
1/8W
|
|
电 阻
|
470K
|
1
|
1/8W
|
|
电 阻
|
510K
|
1
|
1/8W
|
|
电 阻
|
1M
|
1
|
1/8W
|
|
电 位 器
|
470Ω
|
1
|
1/2W
|
|
电 位 器
|
1K
|
2
|
1/2W
|
|
电 位 器
|
4.7K
|
1
|
1/2W
|
|
电 位 器
|
10K
|
1
|
1/2W
|
|
电 位 器
|
47K
|
1
|
1/2W
|
|
电 位 器
|
100K
|
1
|
1/2W
|
|
电 位 器
|
470K
|
2
|
1/2W
|
|
电 位 器
|
1M
|
1
|
1/2W
|
|
电 解 电 容
|
0.1UF
|
1
|
16V
|
|
电 解 电 容
|
4.7UF
|
1
|
16V
|
|
电 解 电 容
|
10UF
|
3
|
16V
|
|
电 解 电 容
|
33UF
|
1
|
16V
|
|
电 解 电 容
|
47UF
|
2
|
25V
|
|
电 解 电 容
|
100UF
|
3
|
35V
|
|
电 解 电 容
|
220UF
|
1
|
35V
|
|
电 解 电 容
|
470UF
|
1
|
35V
|
|
瓷 片 电 容
|
300P
|
1
|
63V
|
|
瓷 片 电 容
|
1000P
|
2
|
63V
|
|
瓷 片 电 容
|
4700P
|
1
|
63V
|
|
瓷 片 电 容
|
0.01UF
|
3
|
63V
|
|
瓷 片 电 容
|
0.1UF
|
2
|
63V
|
|
瓷 片 电 容
|
0.47UF
|
1
|
63V
|
|
瓷 片 电 容
|
1UF
|
1
|
250V
|
|
瓷 片 电 容
|
2UF
|
1
|
250V
|
|
变 压 器
|
220/6V.6V.24V
|
1
|
8W
|
|
二 极 管
|
4007
|
4
|
|
|
二 极 管
|
2AP9
|
1
|
|
|
发 光 二 极 管
|
|
2
|
|
|
稳 压 二 极 管
|
2CW54
|
2
|
|
|
稳 压 二 极 管
|
2CW76
|
1
|
|
|
光 敏 二 极 管
|
|
1
|
|
|
三 极 管
|
3DG6
|
2
|
|
|
三 极 管
|
3DG12
|
2
|
|
|
三 极 管
|
3AX31
|
1
|
|
|
三 端 稳 压
|
7805
|
1
|
|
|
指示灯(信号灯)
|
|
1
|
12V
|
|
开 关
|
|
2
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
继 电 器
|
6V
|
1
|
|
|
直流电表
|
±100UA
|
1
|
|
|
直流表
|
1000UA
|
1
|
|
|
直流电 表
|
10MA
|
1
|
|
|
集 成 座
|
14脚
|
4
|
|
|
集 成 座
|
16脚
|
2
|
|
|
集 成 座
|
20脚
|
1
|
|
|
集 成 座
|
28脚
|
1
|
|
|
集 成 运 放
|
UA741
|
2
|
|
|
定 时 器
|
NE555
|
1
|
|
|
功率放大器
|
LA4101
|
1
|
|
|
数模转换器
|
DAC0832
|
1
|
|
|
模数转换器
|
ADC0809
|
1
|
|
|
TTL与非门
|
74LS00
|
1
|
|
|
TTL集电极开路与非门
|
74LS03
|
1
|
|
|
TTL非 门
|
74LS04
|
1
|
|
|
TTL与 门
|
74LS08
|
1
|
|
|
TTL三输入与门
|
74LS11
|
2
|
|
|
TTL四输入与非门
|
74LS20
|
1
|
|
|
TTL或 门
|
74LS32
|
1
|
|
|
TTL触发器
|
74LS74
|
2
|
|
|
TTL异或门
|
74LS86
|
1
|
|
|
JK触发器
|
74LS112
|
1
|
|
|
缓 冲 器
|
74LS125
|
1
|
|
|
译 码 器
|
74LS138
|
2
|
|
|
数据选择器
|
74LS153
|
1
|
|
|
计 数 器
|
74LS160
|
2
|
|
|
计 数 器
|
74LS161
|
1
|
|
|
D触发器
|
74LS175
|
1
|
|
|
加减计数器
|
74LS192
|
2
|
|
|
移位寄存器
|
74LS194
|
1
|
|
|
计 数 器
|
74LS196
|
3
|
|
|
CMOS与非门
|
CD4011
|
1
|
|
