VSBK-535G 电子学综合实验装置

产品分类：电工电子电拖实训设备产品型号：VSBK-535G 品牌：文圣产地：上海价格：询价

产品简介：

电子学综合实验装置是结合模拟、数字电路两门课程的实验教学特点，参照现有的教学实验产品，由全国多所院校的老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点，总结学校在实验课程中发现的问题，有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSBK-535G电子学综合实验装置

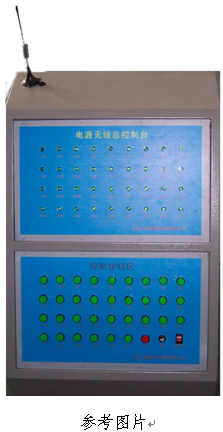

1、电源无线总控制系统

"电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。
一、要求
1.该设备以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。
2.电源无线总控制台"可对单个实验室的15台实验设备进行单台、多台或全部设备的电源开关无线控制。
3.每台设备有对应的指示灯指示当前的电源开关状态；对实训室15台实验设备的电源开关无线控制。
4.配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
二、装置配置
1.按键模块：按键模块分为电源开关控制键和功能键，其中"1号台"～"15号台"及"全开"和"全关"为电源开关控制键，"确认"和"取消"为功能键。"1号台"～" 15号台"开关控制键分别对应一个实验室的15台实验设备，实现单台控制操作；"全开"和"全关"对应实验室所有实验设备，可实现所有实验设备的一键开关控制；"确认"和"取消"键对开关控制键的操作进行确认或取消。
2.状态指示模块：该模块有"1号台"～" 15号台"共15个指示灯，分别指示该控制台对应实验室的15台实验设备的电源开关状态，灯常亮表示对应实验台电源开，灯常灭表示对应实验台电源关，灯闪烁表示对该实验台正在进行开关控制操作，处于等待确认状态，通过闪烁时间比来区分设备当前开关状态与操作状态。
3.发射模块：载波频率为315MHz，通过配套天线发射总控台的数字编码。
4.通信串口：通信串口为总控制台与电脑的通信接口，可使用上位机软件对实验设备进行开关控制，上位机软件界面简洁，操作方便。
三、上位机软件功能
1.串口扫描检测
2.通过串口发送工作台工作命令
3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
4.能控制*多32工作台
5.开关工作台操作时间显示

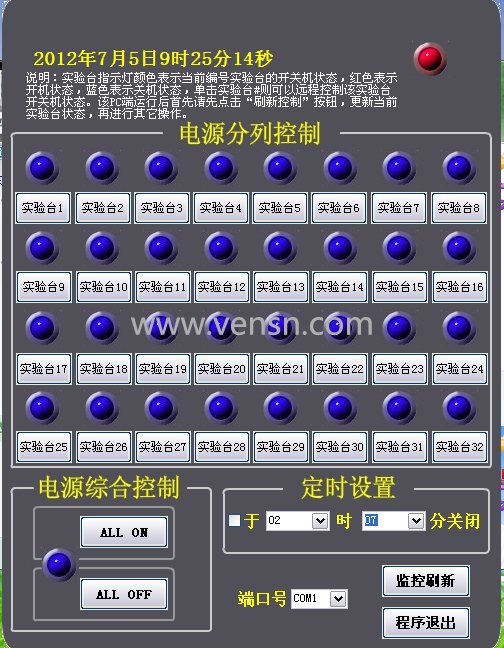

软件界面：
一、产品的特点：
电子学综合实验装置是结合模拟、数字电路两门课程的实验教学特点，参照现有的教学实验产品，由全国多所院校的老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点，总结学校在实验课程中发现的问题，有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到系统中。电路元件采用1/2W电阻，电感、电容采用100V以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。模拟、数字电子技术实验系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存柜、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术、数字电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

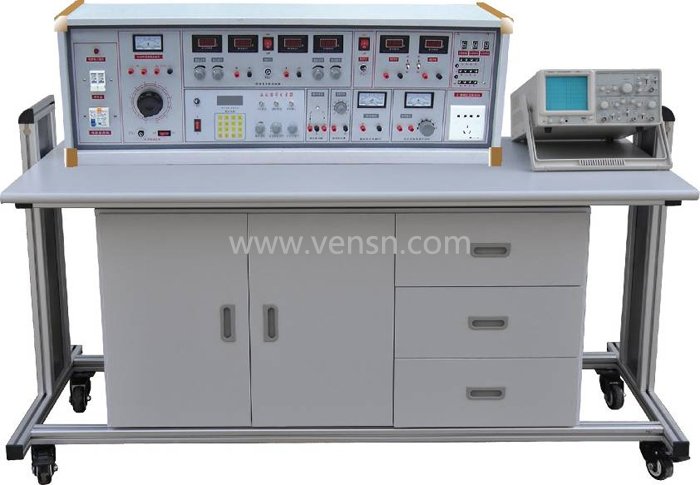

三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1. 电源及参数
1.1.1 输入电源：单相三线输入
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A组：一台0.5KVA单相0～250V输出。
B组：低压交流电压3－24V分七档可调，*大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出*大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2 功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
1.3 单次脉冲:每次可输出一对正负脉冲。
1.4 音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5 七段译码器：3组七段译码器及对应译码显示数码管。
1.6 外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围：0～1000mA
1.7 外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围：0～99.9V。
2、实验操作桌：采用工业铝合金型材框架，面板厚度为25MM，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。

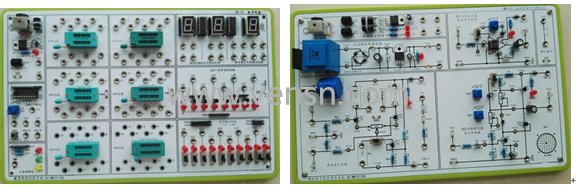

3、实验板：
MD01号板晶体管基本放大电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
输入、输出电容可插拔式开放型设计。
偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、弓形针、圆孔针配套使用，方便学生操作和实验。
MD02号板晶体管基本放大电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
偏置电阻、负载电阻可插拔式开放型设计。
输入、输出电容可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
反馈回路带通断功能。
5、电源支路带有功能开关，方便支路电阻测量。
MD03号板晶体管基本放大电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
可调电位器可插拔，易于更换。
支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板集成运算放大器电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
RC振荡器电路
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
两路输出。
-8V至+8V连续可调。
MD05号板数字电路此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
带电源滤波、工作指示等
信号源电路：
方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
方波10HZ至10KHZ连续可调，幅度5V。
正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
输入-高电平
输入-高阻态
输入-低电平
芯片座电路：
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板元件库板此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
四、设备配置清单

NO	配置名称	型号规格	单位	数量	备注
2	学生机头		台	1
3	学生桌		个	1
4	学生桌面板		块	1
5	绝缘皮		张	1
6	凳子		张	2
7	工具		套	1
（1）	螺丝刀	小十字	把	1
（2）	螺丝刀	大十字	把	1
（3）	螺丝刀	小一字	把	1
（4）	螺丝刀	大一字	把	1
（5）	剥线钳		把	1
（6）	尖觜钳		把	1
（7）	万用表	MF-47	只	1
（8）	数字万用表	DT890B+	只	1
8	实验板	晶体管基本放大器板1	套	1
		晶体管基本放大器板2
		晶体管基本放大器板3
		集成运算放大器板
		数字电路板
		元件库板及元件
		CPLD（EPM570）可编程数字电路板
9	专用导线		套	1
10	信号线		根	1

六、创新实验项目
1）基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、CMOS门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一）R-S，D，J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
2）设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
3）系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
