VSBK-535H 电子电路、射频(高频)通信系统实验装置

StartStop

产品分类：电工电子电拖实训设备产品型号：VSBK-535H 品牌：文圣产地：上海价格：询价

产品简介：

电子电路射频(高频)通信系统实验装置是结合公司第三款实验系统的设计方式，由北京邮电大学全国多所院校等老师提出设计方案并改进而来的。此款借鉴德国高校此类产品的特点，采用模块化设计，加入元件库及库元件的方式，使知识点电路完全开放，由学生自主设计，并在元件库中根据设计参数选取器件完成实验。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSBK-535H电子电路、射频(高频)通信系统实验装置

一、产品的特点：
电子电路射频(高频)通信系统实验装置是结合公司第三款实验系统的设计方式，由北京邮电大学全国多所院校等老师提出设计方案并改进而来的。此款借鉴德国高校此类产品的特点，采用模块化设计，加入元件库及库元件的方式，使知识点电路完全开放，由学生自主设计，并在元件库中根据设计参数选取器件完成实验。实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型射频通信系统产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到通信系统中。电路元件采用1W电阻，电感、电容采用100V以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。射频通信系统支持扫频信号源，自带频率特性测试仪功能，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。射频通信系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存箱、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。系统实验由三个收发系统组成，每个收发系统即能进行单元电路实验，又可把单元电路组成一个完整的通信系统。调幅收发信机系统由语音输入电路、基础调幅电路、丙类功率放大器电路、发射电路、LC振荡器电路（提供载波，频率可调）组成发射电路部分；由接收天线、小信号谐振放大器电路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路（含自动增益控制）、大信号检波电路、功放电路组成接收部分。此部分的中频在2.5MHZ（因为是高频实验系统，频率不益太低）调频收发信机系统由语音输入电路、变容管调频放大及发射电路组成调频发射部分；由接收天线、选频回路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路、鉴频器电路、功放及喇叭组成接收部分。集成调幅收发学习系统由1496集成调幅电路、4046锁相环电路、1496解调电路组成，为有线传输，重点学习同步技术、锁相环技术。实验系统采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。重要知识点开放，支持扫频信号源，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成电子电路、射频(高频)电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

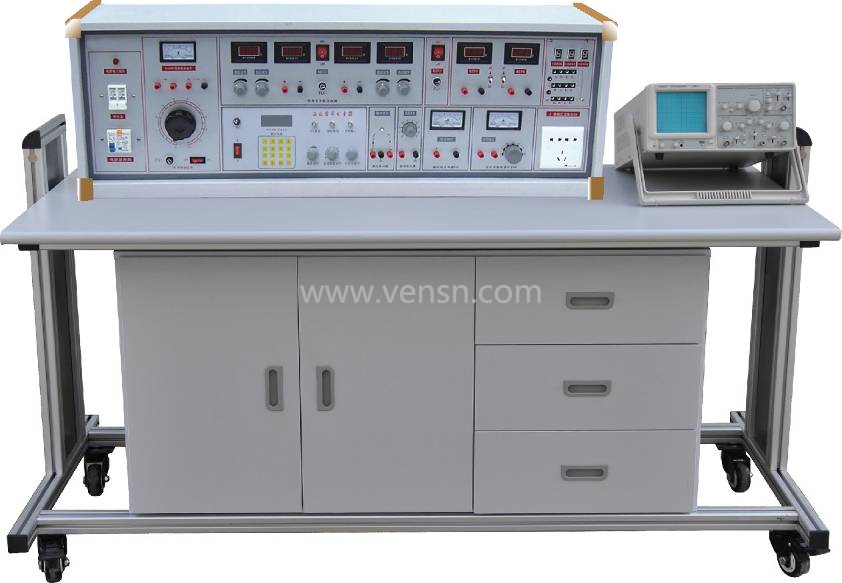

三、实验台和实验操作桌结构及功能：
1、实验台构成与性能:
1.1 电源及参数
1.1.1 输入电源：单相三线输入
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A组：一台0.5KVA单相0～250V输出。
B组：低压交流电压3－24V分七档可调，*大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出*大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10-2，纹波电压：<5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2 功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计*高测量范围100MHz，自动换档。
1.3 单次脉冲：每次可输出一对正负脉冲。
1.4 音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5 七段译码器：3组七段译码器及对应译码显示数码管。
1.6 外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围：0～1000mA
1.7 外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围：0～99.9V。
2、实验操作桌：采用工业铝合金型材框架，面板厚度为25MM，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。

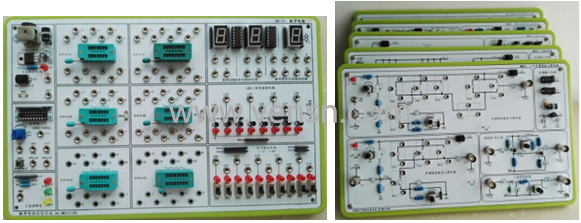

3、电子电路实验板：
MD01号板晶体管基本放大电路此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管共射极放大电路：
输入、输出电容可插拔式开放型设计。
偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1、偏置电阻、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1、负载电阻可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、弓形针、圆孔针配套使用，方便学生操作和实验。
MD02号板晶体管基本放大电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1、输入、输出电容可插拔式开放型设计。
2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
偏置电阻、负载电阻可插拔式开放型设计。
输入、输出电容可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
反馈回路带通断功能。
5、电源支路带有功能开关，方便支路电阻测量。
MD03号板晶体管基本放大电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
差分放大器电路：
1、输入回路、负载回路可插拔式开放型设计。
2、进口多圈精密可调电阻。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL分立件功率放大器电路：
可调电位器可插拔，易于更换。
支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
OTL集成功率放大器电路：
1、可调电位器可插拔，易于更换。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
4、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1、8欧外置喇叭。
2、输入、输出回路开放。
MD04号板集成运算放大器电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。
3、带电源滤波、工作指示等
积分/微分、指数/对数运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1、输入回路、反馈回路可插拔式开放型设计。
2、留有电源输入端子孔，带有防反接功能。
3、电路由学生自行设计完成。
带阻有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
RC振荡器电路
1、电路参数开放，由学生自行设计，并由器件库中选取。
2、支路测试点设置合理，便于测量。
3、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
两路输出。
-8V至+8V连续可调。
MD05号板数字电路   此板中包含的电路有：
供电电路：
1、+12V，1A，带自恢复保护电路。
2、-12V，1A，带自恢复保护电路。带电源滤波、工作指示等
信号源电路：
方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
方波10HZ至10KHZ连续可调，幅度5V。
正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
输入-高电平
输入-高阻态
输入-低电平
芯片座电路;
1、14芯锁紧芯片座6个。
2、芯片座引脚与铆孔一一对应引出。
数码管BCD译码驱动电路：
数码管共阴极驱动电路：
LED二极管驱动电路：
电平状态输出电路：
MD06号板元件库板   此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
4、射频(高频)电路实验板：
①号板小信号调谐振放大器    此板中包含的电路有：
单调谐回路谐振放大器电路谐振回路开放
双调谐回路谐振放大器电路谐振回路开放
检波器电路
跟随与放大电路
回路特性测试电路
②号板调幅功率放大及发射电路
丙类功率放大及基础调幅电路
1496乘法器调幅电路
1496同步检波电路
包络检波器电路
③号板 LC振荡与晶体振荡器实验
西勒振荡器电路
克拉波振荡器电路
串联型晶体振荡器电路
波尔斯晶体振荡器电路
④号板调频电路
4046锁相环电路（同步载波提取）、数字频率合成器电路、调频电路
4046鉴频电路
变容二极管调频器电路
相位鉴频器电路
斜率鉴频器电路
⑤号板混频器电路
三极管混频器电路
中频放大器电路
1496混频器电路
自动增益控制电路
⑥号板  元件库板及库元件
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
四、设备配置清单

NO	配置名称	型号规格	单位	数量
2	学生机头		台	1
3	学生桌		个	1
4	学生桌面板		块	1
5	绝缘皮		张	1
6	凳子		张	2
7	工具		套	1
（1）	螺丝刀	小十字	把	1
（2）	螺丝刀	大十字	把	1
（3）	螺丝刀	小一字	把	1
（4）	螺丝刀	大一字	把	1
（5）	剥线钳		把	1
（6）	尖觜钳		把	1
（7）	万用表	MF-47	只	1
（8）	数字万用表	DT890B+	只	1
8	射频(高频)电路实验板	小信号调谐放大模块板	套	1
		LC振荡器模块板
		功率放大器模块板
		调频、鉴频模块板
		混频器模块板
		元件库板及元件
9	电子电路实验板	晶体管基本放大器板1	套	1
		晶体管基本放大器板2
		晶体管基本放大器板3
		集成运算放大器板
		数字电路板
		元件库板及元件
		CPLD（EPM570）可编程数字电路板
10	电子电路辅助材料	专用导线	套	1
10	电子电路辅助材料	信号线	根	1
11	射频(高频)电路辅助材料	Q9信号线	根	5
		同轴信号线	根	2
		电源	根	1
		实验讲义	套	1
		电子资料	套	1
12	实验指导书	纸质	套	1

创新实验项目
(一）电子电路实验部分
1）基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、OTL集成功率放大器实验
实验七、OTL分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、RC振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、CMOS门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一）R-S，D，J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
2）设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
3）系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
(二）射频(高频)电路实验部分
1、基础实验
实验一、单调谐回路谐振放大器实验
实验二、双调谐回路谐振放大器实验
实验三、丙类功率放大器实验
实验四、谐振回路特性测试实验
实验五、西勒振荡器实验
实验六、克拉波振荡器实验
实验七、晶体振荡器实验
实验八、乘法器调制实验
实验九、同步检波实验
实验十、基极调幅实验
实验十一、包络检波实验
实验十二、变容二极管调频实验
实验十三、相位鉴频器实验
实验十四、锁相环实验
实验十五、集成调频实验
实验十六、集成解频实验
实验十七、压控振荡器实验
实验十八、中频放大器实验
实验十九、三极管混频器实验
2、设计型实验
实验一、设计型双调谐回路谐振放大器实验（谐振点可设置）
实验二、设计型丙类功率放大器实验（谐振点可设置）
实验三、设计型西勒振荡器实验（可设置）
实验四、设计型克拉波振荡器实验（可设置）
3、系统综合实验

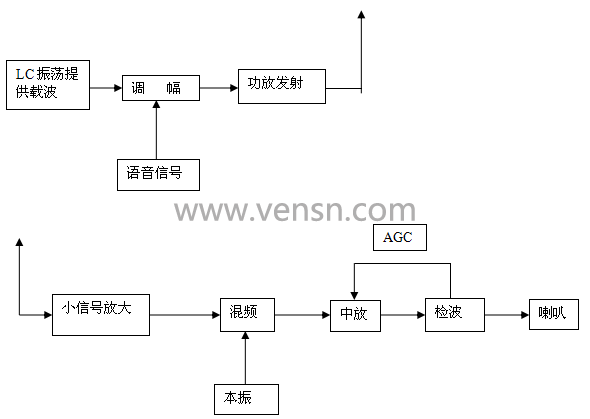

实验一、调幅收发信机实验
实验二、调频收发信机实验
实验三、载波提取与同步解调实验
4、综合实验内容及连接方式
①号板小信号调谐振放大器
②号板调幅功率放大及发射电路
③号板检波电路
