VS-337C型可编程序控制系统设计师综合实训考核设备（一、二级）

一、技术参数

1. 工作电源：三相五线 380V±5%　50HZ
2. 安全保护：漏电保护，熔断器保护，缺相/过热/过流/干烧保护
3. 外形尺寸：约2600 mm×1200 mm×1400 mm(长宽高)
4. 额定功率：2.5KW
5. 环境温度：-10℃~50℃
6. 相对温度：≤85%

二、概述

VS-33C型可编程序控制系统设计师综合实训考核设备是以可编程序控制系统设计国家职业标准中高级、技师和高级技师的技术要求为基础，以国家经济建设需要、高新技术发展状况以及机电一体化、自动化和电工等专业的一体化教学需求为依据，并参照国际青年奥林匹克技能竞赛有关标准开发设计的。该设备引入了国内同类竞赛设备没有应用过的工业机器人技术，这是过程控制与运动控制有机结合体，也是电子技术与工控技术的有机结合体。设备由转盘上料单元、加热与检测单元、灌装加盖单元、输送带单元、机器人搬运单元、包装盖章单元、立体仓库单元组成，是工业机器人应用技术、PLC及特殊功能模块技术、触摸屏应用技术、通信应用技术、交流伺服应用技术、交流变频应用技术、电力电子应用技术、传感器应用技术、气动控制技术、机械装调技术等机电一体化高新技术的综合应用。

该设备既可作为技能竞赛设备，又可作为职业院校教学培训技能鉴定的平台，符合先进性、职业性和综合性的要求，是职业院校集教学、培训、鉴定、竞赛于一体的柔性工业自动控制系统实训装置。

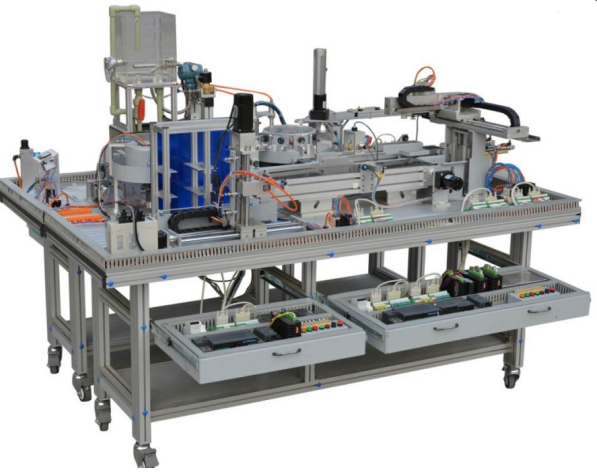

系统由键盘抽屉、电脑桌、主桌体、触摸屏模块、、挂箱抽屉、包装盖章单元、桌面接口线路板、立体仓库单元、执行机构线路板、气源三联件、转盘上料单元、加热与检测单元、1#输送带模块、灌装加盖单元、2#输送带模块、3#输送带单元、机器人搬运单元等组成。
