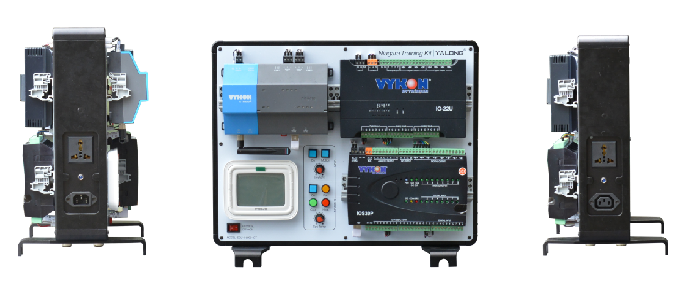

一、装置图片

二、装置概述

本装置的框架基于“全球性物联网开放框架技术资质Niagara TCP（Technical Certificate Program）”的认证体系，全面覆盖并满足了其三大核心资质的课程培训和专业认证，包括有“Niagara TCP应用”、“Niagara Advanced TCP高级应用”及“Niagara Developer开发”。

系统涉及了物联网技术、网络通信技术、现场总线技术、传感器检测技术、嵌入式控制技术、Niagara framework集成技术、BACnet TCP/MSTP集成技术、Modbus TCP/MSTP集成技术、TCP/IP集成技术、WiFi集成技术及OPC集成技术等多门学科知识，从教学与实践相结合的角度培养和考核学生的系统应用能力和软硬件设计开发能力，培育具备“现代工匠精神”的卓越工程师。

本装置主要由系统单元、平台框体及实验箱体等组成，具体如下：

1.系统单元：主要由JACE集成服务器、BACnet网络控制器、风机盘管驱动器、温控器操作面板、Niagara Framework开放式集成应用与开发软件、模拟I/O、电源模块、烤漆型PCB主面板等组成，技术开发软件平台综合集成了与各类品牌软硬件进行协议通讯的功能和快速构建各种系统所需的工具，使得开发和应用过程变得生动有趣，大大提高设计效率；

2.平台框体：主要由铝制框盒、手提把手、立式支脚及PDU插座等组成，可实现立置形式（安装支脚）于桌面上进行操作（单面工位）；

3.实验箱体：主要由实验箱壳和EVA防震内衬等组成，可实现平置形式（拆除支脚）于实验箱中进行操作（单面工位）或方便储存运输。

三、 技术指标

1. 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2. 安全保护：接地，过压，过载，短路，PDU防误碰触电；

3. 整机功耗：≤100W；

4. 整机重量：≤10KG；

5. 外形尺寸（宽×深×高）：425mm×200mm×350mm（平台框体/立置）；

515mm×375mm×195mm（实验箱体/平置）。
