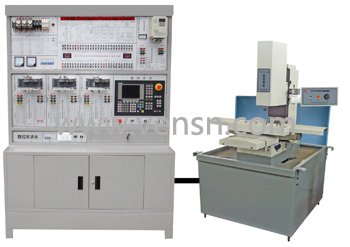

VS-CTA02数控铣床综合技能实训智能考核系统
（实物铣床）
一、产品特点
1.由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；
2.学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；
3.完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；
4.模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；
5.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障，具有数控铣床的故障维修考核功能。
二、技术性能
1.输入电源：三相四线380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜4kVA
4.外形尺寸：137cm×60cm×189cm
三、实训装置的基本配置及功能
1.控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；
2.电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源；
3.数控系统单元：采用西门子（SINUMERIK 808D）数控系统（系统可选择其它品牌型号）；
4.驱动模块：X/Y/Z进给轴均采用伺服电机驱动；
5.主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。
四、VS-160型数控铣床技术参数（可选配其它型号铣床）
■工作台面积：280×160mm
■三向行程（X/Y/Z）：250×160×180mm
■定位精度：±0.05 mm
■T形槽数及宽度：3×8mm
■刀柄形式：弹簧夹头ER16
■主轴电机功率：0.55kw
■主轴转速：100～3500rpm
■外形尺寸：93cm×88cm×160cm
■机床重量：350Kg
五、实训项目
1. 数控铣床电气系统的设计
2. 数控系统的初始化
3. 数控系统的参数设置
4. 输入输出信号的使用
5. 机床参考点的设置
6. 进给驱动单元的调试与应用
7. 主轴变频器的调试与应用
8. 数控系统的通讯
9. PLC编程及应用
10.数控铣床故障诊断与维修
11.数控铣床编程操作与加工
