VSL-SXG系列数控铣床装调与维修考核实训设备_数控实训考核系统实验平台

VSL-SXG系列数控铣床装调与维修考核实训设备

产品分类：数控机床实训考核设备产品型号：VSL-SXG系列品牌：文圣VENSN 产地：上海价格：询价

产品简介：

1、本系系列是专门为高等院校、职业学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，根据机电行业中数控车床维修技术的特点，并结合数控铣床装调维修工的技能鉴定要求，对数控铣床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控铣床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训，也适合数控铣床装调维修工、铣工等工种的考核与鉴定。 2、独特的一体化结构设计，使得各单元功能更清晰，便于完整的了解数控系统的组成，柜式结构更方便编程与参数的调试； 3、全开放式结构电气安装板，更方便直观的了解电气安装与布局设计； 4、模块化组合设计，更方便各类型项目的教学实训；

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSL-SXG系列数控铣床装调与维修考核实训设备

一、功能说明：
1、本系系列是专门为高等院校、职业学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，根据机电行业中数控车床维修技术的特点，并结合数控铣床装调维修工的技能鉴定要求，对数控铣床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控铣床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训，也适合数控铣床装调维修工、铣工等工种的考核与鉴定。
2、独特的一体化结构设计，使得各单元功能更清晰，便于完整的了解数控系统的组成，柜式结构更方便编程与参数的调试；
3、全开放式结构电气安装板，更方便直观的了解电气安装与布局设计；
4、模块化组合设计，更方便各类型项目的教学实训；
二、产品特点
（一）数控电气控制单元布局的独特特点：
1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。底部装有4只万向轮，方便移动。
2、柜体正面上部分是控制台的数控系统区，包括面板及其它开关等。
3、柜体正面下部安装有主轴电机与编码器、冷却电机等；
4、柜体背面为多功能网孔板式电气安装板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电器排布与选型完全按照现行的数控机床一致模式。
（二）数控电气安装单元布局的独特特点：
1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。底部装有4只万向轮，方便移动；
2、柜体正面上部分是控制台的"精密型二轴位移检测单元显示器（光栅尺）"（选配件）；
3、柜体背面为多功能网孔板式电气安装板，上面装有交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电器排布与选型完全按照现行的数控机床一致模式。
4、柜体背面下部为航空插座安装板，方便学生完成"电气安装单元"接线，通过专用连接线可方便与"电气控制台"进行连接。
三、数控控制台技术性能：
1、输入电源：三相五线制380V交流电源；
2、漏电保护：漏电动作电流≤30mA；具有接地保护；
3、工作环境：温度-100～400C；
4、整机功耗：≤5KW；
5、电气控制单元外形尺寸：1000×600×1800mm；
6、电气安装单元外形尺寸：1000×600×1800mm；
7、数控系统可选配：FANUC、SINUMERIK、HNC等；
8、故障考核标配为：数控机床智能考核系统；
四、VSL-SXG系列产品选配：

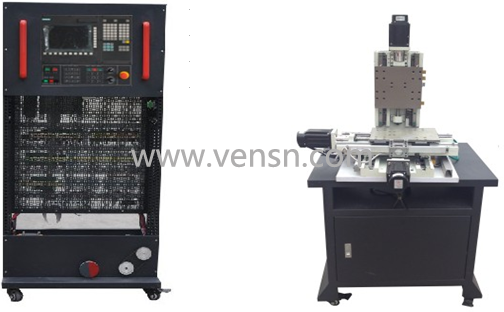

1、VSL-SXG01型精密型三坐标实训装置；

（1）功能
机械拆装与机电联调
直线导轨E型块拆装、调整实训
联轴器拆装实训
滚珠丝杠螺母副拆装实训
滑台垂直度与平行度检测调整实训
（2）技术参数
三轴方形进口直线导轨
进口滚珠丝杠（直径/螺距）1605mm
弹性联轴器
丝杠行程： X:300/Y:250/Z:200mm
材质：铸铁
配置电机扭矩：≥2.4N/M
重量：120KG
注：该滑台实训设备可加装精密型位移检测单元（光栅尺）。

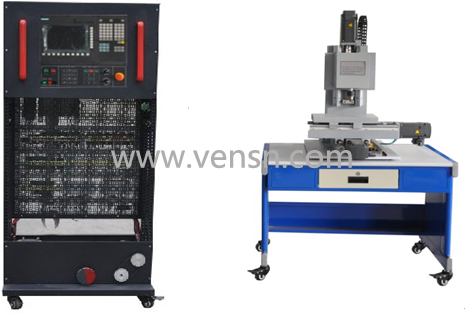

2、VSL-SXG02型半实物型数控铣床实训装置；

（1）功能
机械拆装与机电联调；
直线导轨拆装、调整实训；
联轴器拆装实训；
滚珠丝杠螺母副拆装实训；
铝、塑料等软质材料加工实训；
（2）技术参数
材质：床身、主轴箱采用工程塑料处理加工而成，三轴圆形直线导轨，
可对铝、铜、PVC、有机玻璃等材料进行铣削加工。
电机与弹性联轴器拆装实训；
配置电机扭矩：≥2.4N/M；
三轴采用进口滚珠丝杠（直径/螺距）1605 mm；
（3）半实物铣床主要参数：
1) 工作台尺寸:         370×200mm；
2) X、Y、Z行程：      350×200×200mm；
3) 主轴夹头：          1-13mm；
4)主电机功率：         180W
5)主轴*高转速：       1500rpm(无级)
6)工作台快速移动速度： 3000mm/min
7)*大切削进给速度：    2000mm/min
8)机床定位精度：       ≤0.016mm
9) 外形尺寸：           1200×720×1400
10) 重量：               180KG

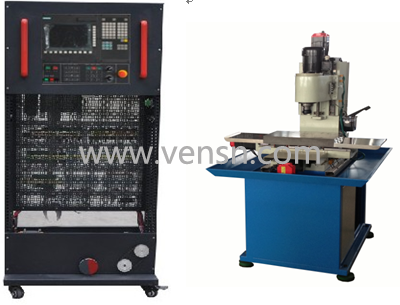

3、VSL-SXG03型实物型160数控铣床实训装置

（1）功能
机械拆装与机电联调；
直线导轨拆装、调整实训；
滚珠丝杠螺母副拆装实训；
铝、塑料等软质材料加工实训；
电机与弹性联轴器拆装实训；
（2）技术参数
实物小铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工。通过对数控小铣床的拆装训练，学员可掌握数控铣床水平度、平行度和垂直度的调整方法等，同时学会百分表、直角尺、游标卡尺、塞尺等工量具的使用方法和机床机械精度的测量方法。
三轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和工作台等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、工作台的装配与调整等技能训练。
辅助装置由润滑系统定量注油、开放式防护罩方便学生拆装练习。
配置电机扭矩：≥2.4N/M；
三轴进口滚珠丝杠（直径/螺距）16/05mm；
（3） XK160小铣床主要参数：
1)工作台面积:    240×240mm；
2)T型槽:            10mm×3；
3)工作台*大承重:30Kg；
4)X向行程/导轨形式:180mm/线轨；
5)Y向行程/导轨形式:160mm/线轨；
6)Z向行程/导轨形式:170mm/线轨；
7)X向快速移动速度:3m/min；
8)Y向快速移动速度:3m/min；
9)Z向快速移动速度:3m/min；
10)主轴电机功率:   0.37KW；
11)主轴转速:    100-2800rpm（变频无级调速）；
12)选用刀具直径范围: 1-16mm；
13)刀柄形式:            BT30；
14)定位精度:           ±0.01mm；
15)重复定位精度:        ±0.008mm；
16) 机床外形尺寸(长宽高)： 1100×960×1550mm ；
17)机床重量：            260kg；

4、VSL-SXG04型实物型240数控铣床实训装置

（1）功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
（2）技术参数
实物铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有实际加工能力，可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工；
X/Y/Z轴轴进给传动系统由滚珠丝杠螺母副、燕尾和三角导轨、轴承、轴承支座、电机支座、床鞍等组成；
辅助装置由润滑系统定量注油、开放式防护罩方便学生拆装练习；
配置电机扭矩：≥2.4N/M；
三轴研磨型滚珠丝杠（直径/螺距）20/05mm；
（3）XK240型实物小铣床主要参数：
1) 工作台面积：200×500mm
2)T型槽：   10mm×3
3)工作台*大承重:30Kg
4)X向行程:240mm
5)Y向行程:180mm
6)Z向行程:220mm
7)X向快速移动速度:3m/min
8)Y向快速移动速度:3m/min
9)Z向快速移动速度:3m/min
10)主轴电机功率:0.75Kw
11)主轴端面至工作台的距离:70-290mm
12)主轴转速:100-3000rpm（变频无级调速）
13)选用刀具直径范围:1-16mm
14)刀柄形式:BT30
15)定位精度:±0.01mm
16)重复定位精度:±0.008mm
17)机床外形尺寸(长宽高)1350×1400×1550mm
18)机床重量         600Kg

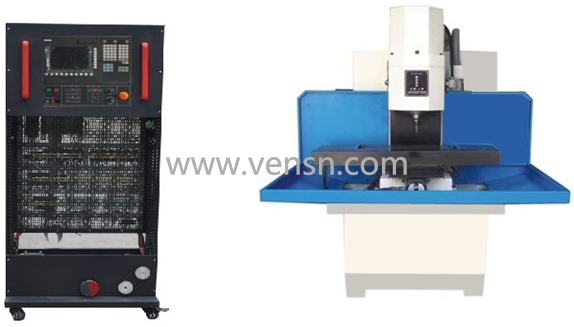

5、VSL-SXG05型实物型7130/32数控铣床实训装置

（1）功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
（2）技术参数
铸件采用树脂砂工艺铸造，多工序人工时效处理；
三轴均采用高精度滚珠丝杠螺母副，滚珠丝杠专用轴承与弹性联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
主轴、同步带轮、同步齿形带采用国内外知名品牌；
配有集中滑润系统，具有油路滑润分配合理，确保机床滑润可靠，达到机床*佳运行状态及延长使用寿命。
机床采用全封闭式外防护罩，喷塑处理；
优质不锈钢导轨防护罩；
配置电机扭矩：≥6N/M；
（3）VM7130/32型实物铣床主要参数：

技术参数		VM-7130型	VM-7132型
工作台尺寸		700×300mm	800×320mm
行程	X轴/快速进给	520mm/8M	600mm/8M
	Y轴/快速进给	300mm/8M	320mm/8M
	Z轴/快速进给	360mm/6M	450mm/6M
主轴转速（变频/伺服）		50～4000rpm	60～6000/50～8000rpm
刀柄形式		R8	BT40
进给速度		1～3000mm/min	1～3000mm/min
T形槽宽		10mm	12mm
T形槽数量		3	3
主轴端部到工作台距离		70-470mm	95-545mm
主轴中心至立柱距离		375mm	380mm
工作台*大承重		200kg	300kg
*小设定单位		0.001mm	0.001mm
重复定位精度		±0.008mm	±0.008mm
定位精度		±0.016mm	±0.015mm
主轴电机		2.2KW	(3.7/5.5kw/30min)
气源压力			0.4～0.6Mpa
电源电压范围：		交流三相380V± 10%，50Hz
环境温度/湿度		0~40℃/≤80%
机床总功率		≤5KW	≤6KW
机床外形尺寸		1850mm×1920mm×2200mm	2100mm×2050mm×2200mm
重量		1900kg	2200kg

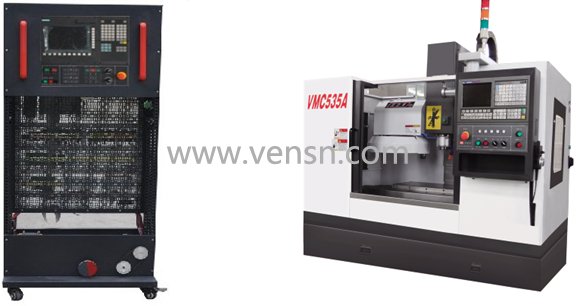

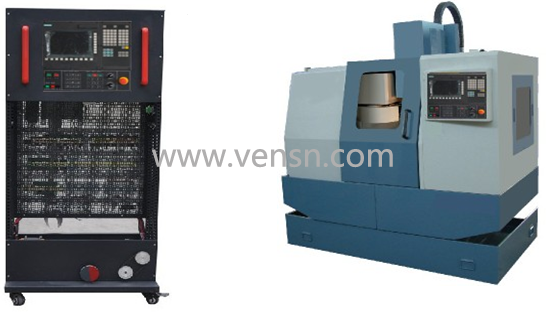

6、VSL-SXG06型实物型535A型高速数控铣床实训装置

（1）功能
机械拆装与机电联调；
滚珠丝杠螺母副拆装实训；
直线导轨拆装、调整实训；
铁、铝、铜、PVC、有机玻璃等材料加工实训；
电机与弹性联轴器拆装实训；
（2）技术参数
铸件采用树脂砂工艺铸造，多工序人工时效处理；
三轴均采用高精度台湾品牌滚珠丝杠螺母副，NSK滚珠丝杠专用轴承与德国R+W联轴器，大功率交流伺服驱动，具有优秀的伺服响应；
主轴、同步带轮、同步齿形带、增压缸等主轴部件全套采用台湾知名品牌；
配有集中自动滑润系统，可调间隙、定时、定量供油，具有油路滑润分配合理，低油位报警、泄漏（失压）报警等功能，确保机床滑润可靠，达到机床*佳运行状态及延长使用寿命。
机床采用全封闭式外防护罩，喷塑处理；
优质不锈钢导轨防护罩；
配置电机扭矩：≥6N/M；
（3）VM535A型实物铣床主要参数：

技术参数		VM-L535A
工作台尺寸		800×320mm
行程	X轴/快速进给	550mm/15M
	Y轴/快速进给	350mm/15M
	Z轴/快速进给	420mm/10M
主轴转速（变频/伺服）		60～6000/50～8000rpm
刀柄形式		BT40
刀库形式/数目		斗笠式或机械手式/12或24把（加工中心）
进给速度		8000mm/min
T形槽宽		14mm
T形槽间距		110mm
主轴端部到工作台距离		70-470mm
主轴中心至立柱距离		375mm
工作台*大承重		200kg
*小设定单位		0.001mm
重复定位精度		±0.0075mm
定位精度		±0.01mm
主轴电机		(3.7/5.5kw/30min)
气源压力		4-6kgf/cm2
机床外形尺寸		2000×1720×2500mm
重量		约2600kg
