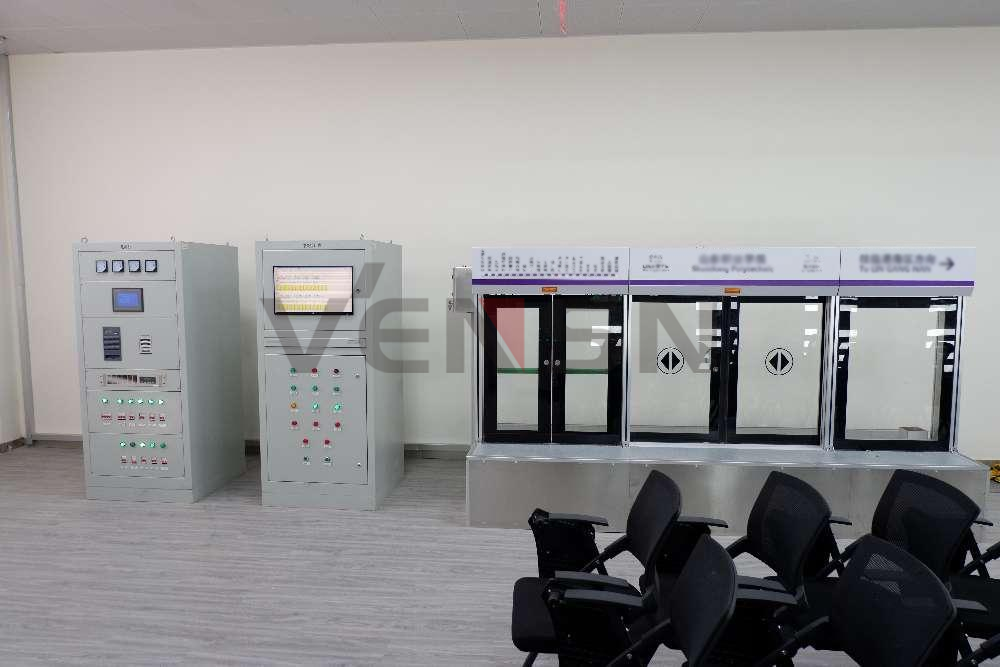

一、产品概述

模拟实现站台门系统功能操作，重点考虑能够进行对屏蔽门电气控制及联动控制的实验。

根据真实地铁屏蔽门电气控制原理进行仿真还原，可接入学校现有屏蔽门设备，采集屏蔽门状态、控制屏蔽门开关门动作。

二、设备组成

1）电源系统

包含控制电源、驱动电源，具有过流、过压保护功能，满足屏蔽门运行。

2）仿真中央接口盘

仿真中央接口盘具备实时监控屏蔽门状态信息的功能。

中央接口盘面板将设置如下状态指示灯：

1.开门状态指示灯（绿色）。

2.PSL操作允许状态指示灯（绿色）。

3.ASD(滑动门)/EED(应急门)全关闭并锁紧状态指示灯（绿色）。

4.ASD/EED互锁解除报警指示灯（红色）。

5.ASD/EED开门故障指示灯（红色）。

6.ASD/EED关门故障指示灯（红色）。

7.现场总线故障指示灯（红色）。

8.供电电源故障指示灯（红色）。

9.故障复归按钮指示灯（绿色）

10.PSC盘面灯测试按钮（绿色）

3）就地控制盘（PSL）

PSL 内安装了就地控制有效开关，能有效的保证控制安全。PSL 能提供独立的控制，当信号系统出现故障使 PSC 无法控制 PSD 开/关时，能发出驱动允许控制信号到 DCU，控制屏蔽门的开关运行。

通过 PSL 可实行屏蔽门的手动操作，其主要特征是：

操作允许使用一个二位钥匙开关，当处于“允许”位置时，PSL 能进行开关门操作。

设有门关闭及门打开的状态指示灯。

设有一个安全回路互锁解除弹簧复位钥匙开关，当开关按钮处于“互锁解除”位置时发出互锁解除信号。

设有“门全关且锁紧”及“互锁解除”状态指示灯。

设有盘面指示灯测试按钮，当按下该按钮所有盘面上的指示灯亮，释放时熄灭。

盘面的按钮和指示灯如下：

1.PSL 操作允许钥匙开关

2.PSL 操作允许指示灯（绿色）

3.开门按钮指示灯（红色）

4.关门按钮指示灯（绿色）

5.PSD 互锁解除钥匙开关（当互锁回路失效时，发出指令让列车离开）

6.滑动门/应急门互锁解除指示灯。（红色）

7.PSL 盘面指示灯检测按钮（黑色）

三、联动接口

1）信号系统接口

支持和信号ATS系统和OCC调度中心联动，实现平台互联；并能够与现有的各个子系统之间进行场景演练，也为将来设备扩展、场地改建等留有相应的联动接口。

2）ISCS系统接口

支持和ISCS系统（BAS）联动，实现平台互联；并能够与现有的各个子系统之间进行场景演练，也为将来设备扩展、场地改建等留有相应的联动接口。

3）IBP盘

支持和IBP盘联动，实现平台互联；并能够与现有的各个子系统之间进行场景演练，也为将来设备扩展、场地改建等留有相应的联动接口。
