一、产品概述

多功能继电及微机保护实训装置 是根据电气工程专业多门课程实验教学的需求，结合最新的继电保护及变电站自动化技术而研发的实验培训系统。既可满足《电力系统继电保护》、《电力系统微机保护》、《发电厂电气》、《电力系统分析》、《变电站综合自动化技术》等相关课程实验教学的需求，也可作为学生课程设计、毕业设计和创新研究的开放性平台，还可作为电力系统专业技术人员的上岗培训平台。

二、产品特点

1、一机多用：一套实验系统可供多门电气工程课程使用，并可作为专业课程设计、毕业设计及创新研究平台。

2、接近电力系统实际：采用数字化实验设备提供高精度实验信号，完全替代传统实验系统调压器、移相器、滑线电阻和测量仪表等构成的“地摊“式实验设备，与电力系统进行继电保护的试验方法完全相同。

3、实验现象直观：可配套PC机，可直观显示实验过程中的各种测试数据、动作特性曲线、波形图等。

4、组态灵活：利用多套实验系统可组态任意结构的电力系统网络进行专业综合实验，并方便作为课程设计平台。

5、接口开放：实验系统中的核心设备接口开放，可作为学生创新研究和开发平台。

三、技术性能

1、输入电压：三相五线制380V±10% 50HZ

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000M

3、装置容量：＜3KVA

4、重 量：500kg

5、外形尺寸：1680mm×820mm×1800mm

四、设备组成

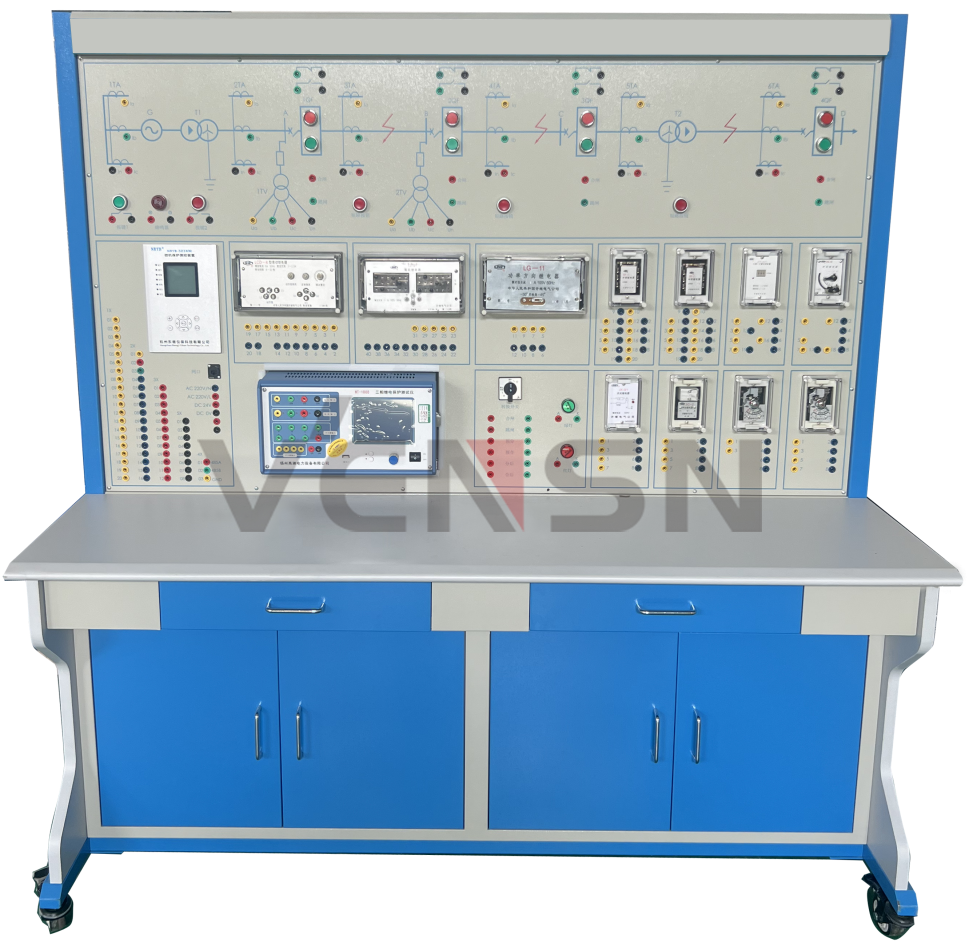

多功能继电及微机保护实训装置  采用实验台结构，实验台由HTJB-1000 微机继电保护测试仪、NRYB-503XM 型微机综合保护测控装置、常规保护继电器、成组保护接线图、控制回路元件、按钮开关、万转开关、保护模式切换开关及直流电源、信号灯、蜂鸣器等附件构成。

1、HTJB-1000 微机继电保护测试仪

（1）主要特点

电压电流输出灵活组合。输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

（2）操作方式

装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

（3）新型高保真线性功放

输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

（4）高性能主机

输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

（5）软件功能强大

可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

（6）具有独立专用直流电源输出

设有一路 110V 及 220V 专用直流电源输出。

（7）接口完整

装置带有USB通讯口，可与计算机及其它外部设备通信。

（8）完善的自我保护功能

散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能

（9）电气参数

1）交流电流输出

输出精度 0.2级

相电流输出（有效值） 0～40A

三并电流输出（有效值） 0～120A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率 420VA

三并电流最大输出时最大输出功率 900VA

三并电流最大输出时允许工作时间 10s

频率范围（基波） 20～1000Hz

谐波次数 1～20 次

2）直流电流输出

输出精度 0.2级

电流输出 0～±10A / 每相，0～±30A / 三并

最大输出负载电压 20V

3）交流电压输出

输出精度 0.2级

相电压输出（有效值） 0～120V

线电压输出（有效值） 0～240V

相电压/线电压输出功率 80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数 1～20 次

4）直流电压输出

输出精度 0.2 级

相电压输出幅值 0～±160V

线电压输出幅值 0～±320V

相电压/线电压输出功率 70VA / 140VA

5）开关量及时间测量

	HTJB-1000	备注
开关量输入	8 路	空接点： 1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	4 对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围 0.1ms ～ 9999s 测量精度 0.1mS

（10）体积重量

型号	HTJB-1000
外形尺寸	410×360×200mm³
单机重量	20kg
供电电源	AC 220V±10%，50／60Hz
环境温度	-10℃ ～ +50℃

2、NRYB-503XM 型微机综合保护测控装置

（1）装置特点

1）强大的测量功能

2）测控功能

3）人性化设计

4）高可靠性

5）丰富的通信接口

（2）技术参数

1）工作电源

a）直流电源 DC220V

b）交流电源 AC220V，频率 50Hz

此装置工作电源与操作电源标配为 DC/AC220V,其他特殊要求订货时需要注明。

2）额定交流参数

a) 相电压 100/ 3 V

b) 线路抽取电压 100 V 或 100/ 3 V

c) 交流电流 5A（标配）或 1A （订货注明）

d) 额定频率 50Hz

3）功率消耗

a) 直流回路 正常工作时不大于 20W

动作时 不大于 30W

b) 交流电压回路 每相不大于 0.5VA

c) 交流电流回路 额定电流为 5A 时每相不大于 1VA

额定电流为 1A 时每相不大于 0.5VA

状态量电平

CPU 模件的输入状态量电 无源输入（标配）或 DC220V/DC110V（订货注明）

路继电器出口

1 路合闸出口，2 路跳闸出口，2 路信号出口；5 路默认常开输出；

1 路装置失电告警信号（常闭）；

3、常规保护继电器及其接线区

为了方便实验接线，每个继电器的模拟量输入端子（电流或电压）、动作触点（常开或常闭）已引到实验台面板上。各继电器可单独使用，也可根据需要通过接线将多个继电器配合使用，如构成成组常规保护。

（一）继电保护课程实验

1、DL-31型电流继电器特性实验

2、DY-36型电压继电器特性实验

3、LG-11型功率方向继电器特性实验

4、LZ-21阻抗继电器特性实验

5、LCD-4型差动继电器特性实验

6、常规电流速断保护和电流电压联锁速断保护实验

7、常规电流保护与三相一次重合闸综合保护实验

（二）微机保护课程实验

1、微机保护课程实验概述

2、过负荷保护实验

3、过电压保护实验

4、低电压保护实验

5、零序过压保护实验

6、过流Ⅱ段保护实验

7、过流Ⅲ段保护实验

8、不对应启动重合闸实验

（三）发电厂电气课程实验

1、闪光继电器构成的中央信号实验

2、冲击继电器构成的中央音响信号实验

六、主要配置

序号	名称	规格	数量	单位	备注
1	实训平台	1680mm×820mm×1780mm实训平台	1	张
2	微机继电保护测试仪	HTJB-1000	1	个
3	多功能微机保护实验装置	NRYB-503XM 型	1	个
4	指示灯	红色1个/绿色1个	2	个
5	按钮	红色自复位按钮1个/绿色自复位按钮1个	2	个
6	带灯按钮	红色带灯自复位4个/绿色带灯自复位4个	8	个
7	蜂鸣器	24V	1	个
8	万转开关	LW26-20 Z49.6780/5	1	个
9	电流继电器	DL-31型	1	个
10	电压继电器	DY-36型	1	个
11	功率方向继电器	LG-11型	1	个
12	阻抗继电器	LZ-21型	1	个
13	变压器差动继电器	LCD-4型	1	个
14	时间继电器	DS-32型	1	个
15	中间继电器	DZY-202型	1	个
16	三相一次重合闸装置	JCH-4A型	1	个
17	闪光继电器	JX-3/1型	1	个
18	冲击继电器	JC-2型	1	个
	台式电脑/笔记本电脑		1	个	需自行配备
