一、 装置训练项目:
电气回路故障排查与诊断装置 由一套三相电动机正反转电气控制回路,外接丝杆滑台行程检测装置,模拟显示屏展示船闸工作闸门的启闭动作。丝杆上设有两套电感 式限位开关,限制工作闸门的动作位置。电气回路和丝杆滑台装置上将被设置 5 个不同的故障点,包含但不限于短路、过载、断路、接线错误、器件损坏等故障,满足参赛选手在规定的时间内完成电气回路的故障点排查,实现工作闸门的正常启闭、到位 停机和紧急停机功能。
![上海文圣科教设备有限公司](/uploads/allimg/2407/1-240H5162932319.png)
二、 装置提供功能:
1. 实现模拟工作闸门正常开启功能
2. 实现模拟工作闸门开启到位停机功能
3. 实现模拟工作闸门正常关闭功能
4. 实现模拟工作闸门关闭到位停机功能
5. 实现模拟工作闸门手动停机功能
注:如设备不能正常运行,请检查供电电源,主回路及控制回路有无短路、过载、断路、接地、接线错误、器件损坏等故障
三、 装置训练技能:
此竞赛项目要求参赛选手掌握运管员以下技能:
1. 能正确使用仪器仪表检查电气回路;
2. 能对电气保护装置进行检查与维护;
3. 能识别设备故障原因,快速诊断与处置;
四、 装置运行环境:
配备一套三相电动机正反转电气回路,外接模拟装置,模拟船闸工作闸门的启闭 动作。模拟器上设有两套机械式限位开关,限制工作闸门的动作。电气回路将被设置 不同的故障点,例如短路、过载、断路、接地、接线错误、器件损坏等故障,参赛选 手须在规定的时间内完成电气回路的故障点排查,实现工作闸门的手动正常开启、关 闭以及到位停机功能。
硬件特点:采用国产元器件系统集成,

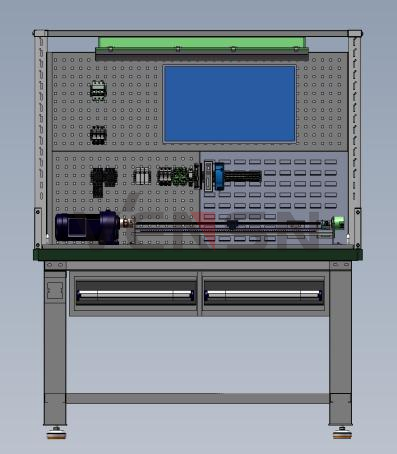

1.竞赛工作台
采用优质冷轧钢板,顶部配有防爆 LED 灯管,方便夜间及照明条架不佳的地方工作。背板采用方孔挂板,方便元器件安装。采用耐冲击防静电桌面,耐冲击、耐磨、抗压强承重大,承重强、桌子更稳固。桌体全钢桌脚,桌角支架平均负荷可达 300KG. 带锁抽屉增加收纳空间,使工作空间更整洁。
输入电源:三相四线 AC380V±10% 50Hz ,16A 。带漏电保护装置,配电箱体/断 路器/航空插头附件等;显示屏:DELL D2721H 27 英寸/HDMI+VGA 接口 分辨率:1920*1080。
2.机械传动设备
电机采用齿轮减速电机 AC380V 0.4KW 含抱闸制动装置 AC220V,电机减速比 15:1。电动机采用全新高硬度钢材料轴头,不易变形,经久耐用。内部采用安全绝缘套,防静电、防火花。机身后盖采用透气镂空设计,使电机散热性能优。
丝杆滑台模组最大有效行程 850mm,含支架、滑块、联轴节丝杆导程 10mm。 丝杆两端采用加固稳定轴承片,提高整体稳定性。丝杆采用 C7 级滚珠丝杆,精度可达正负 0.05mm,钢材质线规,防锈性和流畅度更高。底座采用航空铝材配件,均氧 化处理,拒绝生锈。底部与侧边采用可移动 M4 螺母,可以在任意位置安装限位开关 及固定。
U 型槽型光电开关系列,检测精度稳定。外壳防尘一体式结构,线缆采用柔韧导线,耐拉耐弯折。电压电压 DC12-24V,应差距离 0.025mm。输出类型 PNP/NPN可 选择。动作模式常开/常闭(可选择)。
编码器采用 25 位绝对编码器 分辨率:8192、通讯: Modbus RTU 工作电压:10-30V。
安装方式:夹紧法兰。国际标准 Modbus RTU 输出,可设长度、角度、速度、应用输出。适合各种多回转角度的绝对位置测量。全量程绝对码盘,内部无电池,不含计数装置,非接触式测量码盘,直接绝对位置对应读取,无误码率、无累计误差、无需停电记忆。安装基座采用 2.5mm 钢板钣金加工,外观喷塑 RAL7035。
3.控制设备
动力及控制电源开关采用国产常熟开关 CH3 系列产品,分断能力级别 6KA,额定 电流及极数根据项目需求自行选择。接触器采用常熟开关 CK3 系列产品,额定电流 9A、直流操作电压 DC24V、选配顶装辅助触头两常开两常闭。可耐受频率为10Hz~55Hz、加速度为 15m/s 的机械振动 、加速度为 50m/s 的机械冲击;配备常熟 开关 CJR3 系列热过载继电器,电流范围 0.95-1.45A。具有过载、断相保护,手动/自 动复位选择,设定简单。
中间继电器采用国产宏发电声 HF18FZ 系列产品,额定电压:250CAC、额定电流:4Z/5A、介质耐压:2000VAC、最大导线截面尺寸: 2X1.5mm²。
熔断器采用国产茗熔 RT18-32 系列产品,外观阻燃材质、额定电压 500V、导件材质为铜件、规格型号 1P/2P/3P/4P、导轨式安装。
自复位按钮采用国产正泰 NP9 系列导轨式按钮,两开两闭不带灯,按钮颜色可 选,PC 绝缘性外壳。按钮适用于交流50Hz/60Hz、额定电压至 230V 电路控制系统 中,作为磁力启动器、接触器及其他电气线路控制之用。
智能 I/O Modbus/TCP 适配器 PMA-MT 系列适配器是基于 Mod bus/TCP 工业以太网总线。占用空间小,实时性高、模块种类丰富,为用户高速数据采集、优化系统配置、简化现场配线、提高系统可靠性等提供保障。
4.产品特点
体积小 :结构紧凑,占用空间小,仅 113mm*90mm*40mm
组态简单 :组态、配置简单,支持各大主流 Mod bus/TCP 主站功能扩展丰富
支持灵活扩展,IO 各类齐全;
可集成数字量、模拟量,种类丰富,可适用不同应用场合需求
![上海文圣科教设备有限公司](/uploads/allimg/2407/1-240H5162954936.png)

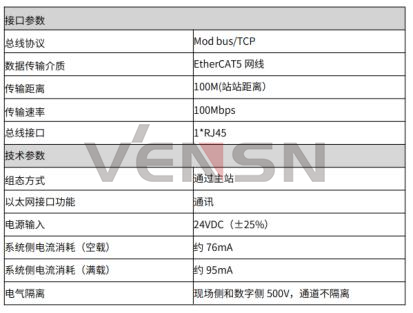

智能 I/O 适配器参数
智能控制器采用国产 HDMI 智能终端,HDMI 智能终端将显示屏幕与 HMI 分离, 可搭配任意尺寸的带有 HDMI 接口的显示设备,让实时监控视野更大、更清晰。
![上海文圣科教设备有限公司](/uploads/allimg/2407/1-240H5163014P6.png)

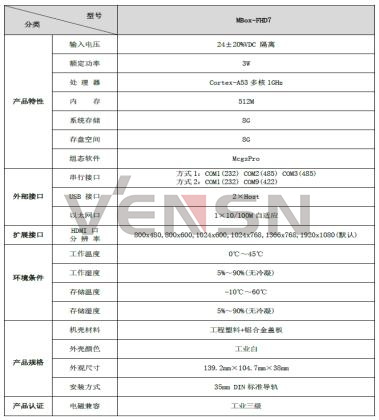

HDMI 智能终端技术参数
五、 装置尺寸重量:
工作台面尺寸 1500*800*780(宽*深*高)
上部设置试验装置安装屏高:1000 总重量约 110KG。
![上海文圣科教设备有限公司](/uploads/allimg/2407/1-240H51630355B.png)

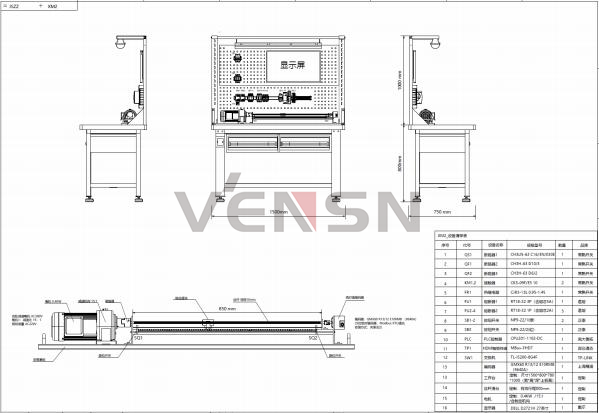

装置尺寸及示意图
![上海文圣科教设备有限公司](/uploads/allimg/2407/1-240H5163052322.png)

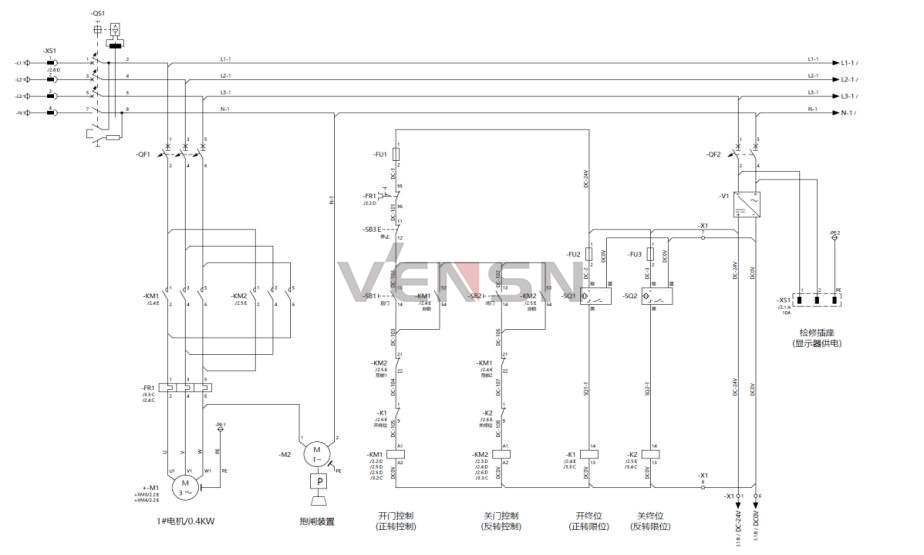

系统原理图
