一、特点

1、综合性强：本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强：从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。

4、直观性强：各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强：装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。

6、开放性强：控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。

7、先进性强：本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

二、适用范围

电力电子技术及电机控制实验装置涵盖了各高等院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验项目。

三、技术性能

1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)

2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：1700X700X1720（mm）

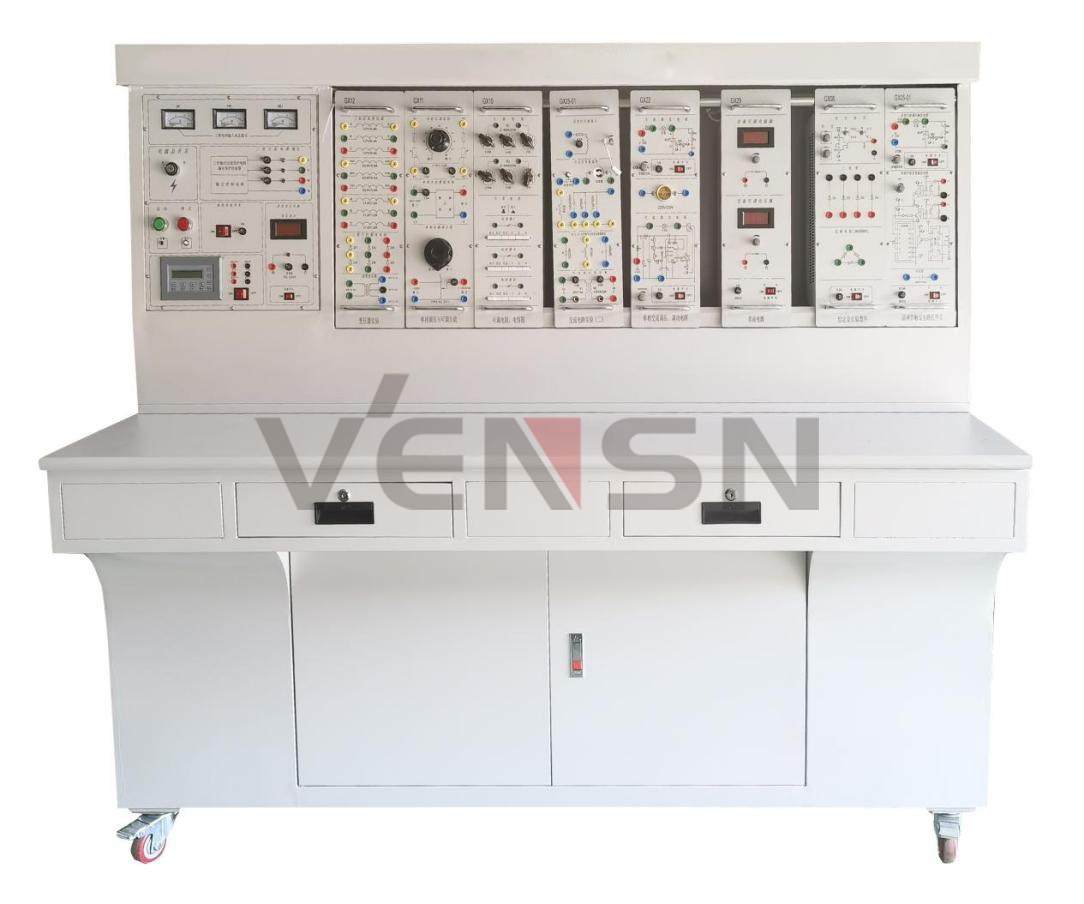

四、装置的基本装备

1、电源控制屏

2、实验桌

3、固定电机导轨、测速系统及智能数显转速表

4、三相可调电阻（每组900Ω×2/0.41A）

5、晶闸管主电路

6、三相晶闸管触发电路

7、单相晶闸管触发电路实验

8、电机调速控制实验（Ⅰ）

9、电机调速控制电路（II）

10、直流斩波实验

11、给定及实验器件

12、可调电阻器，电容器

13、单相调压与可调负载

14、变压器实验

15、功率器件驱动电路实验箱（一）

16、单相交直交变频原理

17、双闭环H桥DC/DC变换直流脉宽调速系统

18、直流发电机（DC220V，240W）

19、直流并励电动机 （DC220V，185W）

20、三相线绕式异步电动机 （220V，Y接法）

21、线绕式异步电机转子专用箱

22、三相异步电机变频调速系统

23、单相交流调压/调功电路

24、电路基础实验箱

25、交流电路实验箱

26、元件箱

27、单相智能功率、功率因数表

28、UPS不间断电源

29、实验连接线

五、配置清单

序号	设备名称	单位	数量
1	固定电机导轨、测速系统及智能数显转速表	件	1
2	三相可调电阻（每组900Ω*2/0.41A）	件	1
3	三相晶闸管主电路	件	1
4	三相晶闸管触发电路	件	1
5	单相晶闸管触发电路	件	1
6	电机调速控制实验（Ⅰ）	件	1
7	电机调速控制电路（II）	台	1
8	直流斩波电路	件	1
9	给定及实验器件	件	1
10	可调电阻，电容器	件	1
11	单相调压与可调负载	件	1
12	变压器实验	件	1
13	功率器件驱动电路实验箱	件	1
14	单相交直交变频原理	件	1
15	双闭环H桥DC/DC变换直流调速系统	件	1
16	三相异步电机变频调速系统	件	1
17	单相交流调压/调功电路	件	1
18	直流发电机	台	1
19	直流他（并）励电动机	台	1
20	三相线绕式异步电动机 （220V，Y接法）	台	1
21	线绕式异步电机转子专用箱	台	1
22	高可靠护套结构实验连接线及配件	套	1
23	实训桌	套	1
24	电源控制屏	套	1
25	变频器及配件	套	1
26	UPS不间断电源	套	1

六、实验项目

（一）电力电子技术（晶闸管部分）

1.单结晶体管触发电路；

2.正弦波同步移相触发电路实验；

3.锯齿波同步移相触发电路实验；

4.西门子TCA785集成触发电路实验；

5.单相半波可控整流电路实验；

6.单相桥式半控整流电路实验；

7.单相桥式全控整流电路实验；

8.单相桥式有源逆变电路实验；

9.三相半波可控整流电路的研究；

10.晶闸管三相半波有源逆变电路的研究；

11.三相桥式半控整流电路实验；

12.三相桥式全控整流及有源逆变电路实验；

13.单相交流调压电路实验；

14.三相交流调压电路实验。

（二） 电力电子技术（全控型器件特性部分）

1.功率场效应晶体管(MOSFET)的主要参数测量；

2.功率场效应晶体管(MOSFET)的驱动电路研究；

3.绝缘栅双极型晶体管(IGBT)特性及其驱动电路的研究；

4.单向晶闸管（SCR）特性实验；

5.双向晶闸管（SCR）特性实验；

6.电力晶体管管（GTR）特性实验。

（三） 电力电子技术（全控型器件典型线路部分）

1.直流斩波电路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六种电路）的性能研究；

2.SPWM单相交直交变频电路的性能研究；

3.全桥DC/DC变换。

（四） 直流调速实验

1.晶闸管直流调速主要单元的调试；

2.不可逆单闭环直流调速系统静特性的研究；

3.带电流截止负反馈的转速单闭环不可逆直流调速系统；

4.电压、电流双闭环晶闸管不可逆直流调速系统；

5.转速、电流双闭环晶闸管不可逆直流调速系统；

6.双闭环控制的直流脉宽调速系统（H桥、IGBT）。

（五） 交流调速实验

1.双闭环三相异步电机调压调速系统实验；

2.双闭环三相异步电机串级调速系统实验；

3.三相异步电机变频调速系统实验。
