VS-777型电梯安装、维修与保养实训考核装置

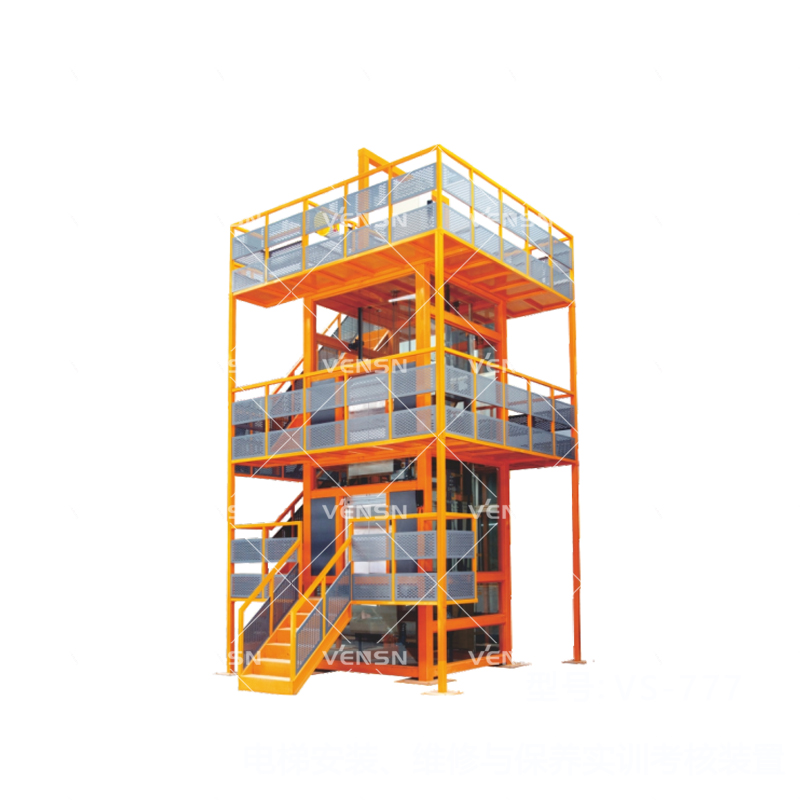

一、设备外观

二、设备概述

VS-777型电梯安装、维修与保养实训考核装置，是根据真实电梯安装、维修与保养职业岗位要求，围绕GB7588-2003《电梯制造与安装安全规范》（含第1号修改单），TSG_T6001-2007电梯安全管理人员和作业人员考核大纲的相关要求。采用现阶段电梯主流零部件和控制方式开发的一种电梯实训平台。适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构的教学与实训。

本装置由钢结构井道平台、曳引系统、导向系统、轿厢、门系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统等系统单元组成。独特的钢结构井道平台，不仅方便老师在实训中对学生进行教学和实训，也营造了电梯安装、维修与保养的的真实情景。曳引机、导轨、限速器、安全钳、缓冲器等部件都采用现阶段主流的电梯准标部件，且严格执行国家相关技术标准和安全规范。并根据GB7588-2003《电梯制造与安装安全规范》（含第1号修改单）的内容，增加了轿厢意外移动的检测保护功能（即UCMP装置）、轿门的保护功能、对短接门锁回路行为的监测功能等，曳引机采用变频调速的永磁同步曳引机驱动。电气控制系统采用串行通信的VVVF微机电梯控制系统，其具有故障诊断或保护功能，学生可以通过各种故障代码、输入输出信号，进行故障分析，确定故障原因，找出解决方法。学生可以根据TSG/T5002-2017 《电梯维护保养规则》中的要求，进行电梯日常保养实训。学生也可在本装置上进行电梯安装实训。通过本装置的实训使学生能够真正学习和掌握电梯的安装与维保技术及技能。

三、技术参数

1.工作电源：三相五线 AC380V /220V ±7.5%  50Hz；

2.工作环境：

1)海拔＜1000 m；

2)温度-10℃～+40℃；

3)湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；

3.控制方式：VVVF；

4.额定功率：1.6 KW；

5.提升高度：1800 mm；

6.电梯运行速度：0.2 m/s；

7.曳引机额定速度：0.4 m/s；

8.曳引比：2：1；

9.电梯轿厢上行超速保护装置：曳引机制动器；

10.制动器额定功率：99 W；

11.制动器额定电压：DC110 V；

12.上行超速监控装置动作速度范围：1.15～1.65 m/s；

13.开门净尺寸：800 mm（宽）×1000 mm（高）；

14.开门型式：中分；

15.门机：永磁同步变频门机；

16.门机输入电源：单相三线 AC220 V  50 Hz；

17.门机电机额定转速：180 r/min；

18.门机电机额定功率：43 W；

19.限速器额定速度：≤0.63 m/s；

20.安全钳动作速度：≤0.63 m/s；

21.外形尺寸：5000 mm（长）×3900 mm（宽）×7800 mm（高）；

22.整机重量：≤8吨；

23.安全保护：接地，漏电，过压，过载，短路。

24.对安装场地的基本要求：

1)实训室最小空间空间要求：≥6m（长）×6m（宽）×9m（高）；

2)实训室入口的开门尺寸要求：2.8m（宽）×2.8m（高）；

3)地基承载力标准值（fak）≥80kpa（或荷载≥80KN/m²，大约相当于每平方米可以承担8吨的重力）。
