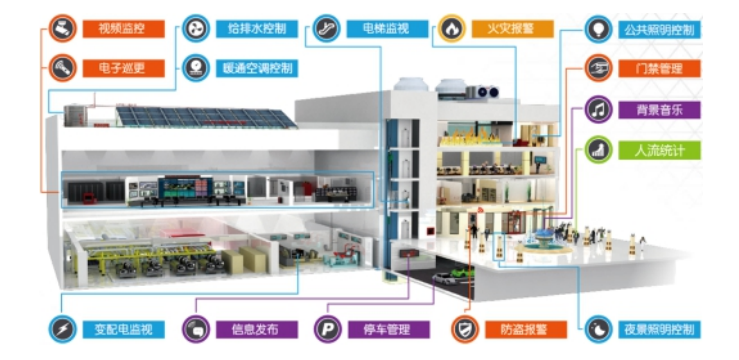

一、系统图片

二、 系统概述

近年来，随着经济社会和信息技术的飞速发展，系统集成、智慧运维、物联网、大数据、云平台及人工智能等先进技术在实际建筑工程中的应用日益广泛，人们也越来越能亲身体验到新技术所带来的安全、高效、舒适及便捷，并希望将其不断推向极致，因此，建筑智能化专业建设应紧跟时代发展步伐，依托建筑物自身载体这一天然条件拓展实验和实训平台，以满足IBMS智慧建筑工程设计和应用型人才的培养需求。

“IBMS智慧建筑应用体验系统”将目前建筑行业的工程实际情况与教学相结合，以实体建筑为中心载体，使专业知识学习具象化，犹如身临其境，使学生更直观地学习IBMS智能建筑集成管理系统的相关知识，激发学生的学习兴趣，焕发课程的生命力，有效提升专业教学和实训效率。

系统满足了基础理论深化、应用实验实践、垂直行业应用及创新创业科研等功能，全方位地满足学生和老师的多维度需求，并具备易于扩展升级和与时俱进的能力，具体如下：

1. 基础与系统并重：重视理论基础教学，整合基础实验实训教学存量资源，打好理论根基，让学生不仅“知其然”还要“知其所以然”；

2. 体验与实践并重：让学生深度了解专业，尽早完成对行业和专有领域的实践和感知，建立系统集成的概念，拓展学生就业的口径；

3. 行业与专业并重：重构应用场景，实现自行搭建、自行实验、自行创新；

4. 验证与科研并重：借建立一套行之有效的科研管理及支撑平台，不仅着眼学生的基础验证能力培养，更要着眼未来卓越工程师的培养；

5. 创新与创业并重：鼓励并引导学生和老师实现快速、稳定及有效的创意转化，实现真正的创新创业。

“IBMS智慧建筑应用体验系统”的架构主要由业务展现层、业务应用层、网络传输层、数据感知层及应用载体层组成，具体如下：

1. 业务展现层：主要由各种带有Web浏览器的终端组成，如电脑、手机、平板或中心大屏等，通过浏览器访问服务器网址的方式对系统平台进行访问，不同角色的人员分配不同的权限，可访问的页面内容也各不相同；

2. 业务应用层：主要由各种监控应用的逻辑实现组成，主要包括逻辑监控、协同监控、环境监控、历史数据处理、报警查询、设备运行数据管理及核心数据接口等，采用面向服务的架构，以图形化的系统界面将所获取并经过处理后的有效信息形象化地展示给用户；

3. 网络传输层：主要利用系统核心技术平台，结合数据库技术实现现场数据信息的远程网络传输，在实现即时数据传输的功能基础上，保证数据传输的可靠性、安全性及避免拥堵；

4. 数据感知层：主要利用传感器和执行器等信息采集设备对各种设备运行数据进行收集规整，获取现场实时状态尤其是报警状态并及时反馈至决策中心，同时根据制定的策略实时下发给现场各执行器输出；

5. 应用载体层：主要包括各种IBMS集成监控管理子系统，可根据实验实训室的实际现场环境需求进行配置，如本方案所标配的视频、门禁、照明、环境、消防及能耗集成监控管理子系统。

三、 技术指标

1. 电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2. 安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；

3. 系统功耗：≤500W。
