一、概述

透明仿真教学电梯适用于大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示及考核培训。使相关专业人员了解电梯结构、电梯运行过程、电梯的维修和保养技能，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。

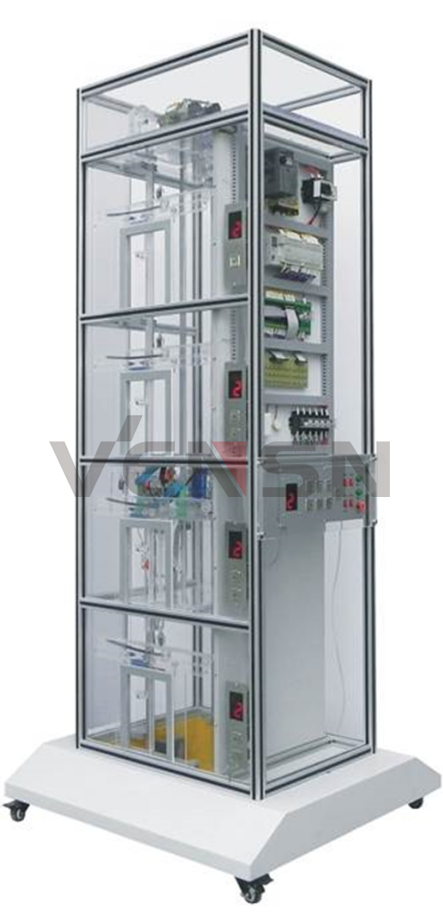

电梯是根据常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。事实上可以把它看作是小型化了的真实电梯。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。

电梯的电气控制系统采用三菱可编程控制器（PLC）实现逻辑智能控制，交流变频调速（VFO）驱动，其硬件结构的组成及功能与实际电梯完全一样。具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

1、该电梯采用工业铝型材外框结构，底座与电梯井道一体化设计，结构美观大方，坚固耐用；

2、底座采用1.2mm冷扎钢板精制而成，并进行喷塑处理，底座含特制作万向轮，方便电梯移动；

3、电梯各重要部位均采用进口透明有机玻璃精制作而成,完全仿真真实电梯的所有功能；

4、电梯含语音到站功能,可准确报出电梯所在站层,上位下位及超重等信息.

c，其硬件结构的组成及功能与实际电梯完全一样。具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

5、故障考核内容24项、自带考核终端，考核界面8.4寸LED10点电容触控屏。

二、基本结构

1、机房部分：

包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。

2、进道部分：

轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装

3、轿厢部分：

轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿门组合而成。

4、层门部件：

厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。

5、智能考核系统

故障考核系统通过串口或485线与考核机连接，考核机配置为：内存：4G;容量：64G;屏幕为 8.4 LED 10点电容触控屏;分辨率：800*600;内置无线WiFi和网终接口。

三、基本功能

A. 超速安全保护系统

B. 轿厢、对重用弹簧缓冲装置

C. 上、下限位开关：

D. 厅门自动闭合装置

E. 层门连锁开关：

F. 终端极限开关安全保护系统

四、技术参数

1. 输入电压：AC 220±7% 50HZ

2. 外型尺寸：宽1000mm×深900mm×高2200mm

3. 层站形式：客梯(四层四站四门)

4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。

5. 结构形式：四层站

6. 可编程控制器（PLC）：

   型号：三菱FX3U-64MR

   输入电压：AC 220V 50HZ

   输入输出点数：64点

   输出方式：继电器输出

7. 变频调速器：

   型号：三菱FR-D720S-0.4

   输入电压：AC 220V 60HZ

   额定电流：2.5A

   功 率：0.4KW

8. 曳引机：

   速比：15 ：1

   模数：1.5（蜗轮减速器）

9. 拖动电机：

型号：JW5622

   电压：AC 220V 50HZ

   功率：120W

  转速：2800r/min

10、电梯外框材料：采用工业铝材

11、电梯底座材料：采用1.2mm厚冷轧板制作，焊接而成，采用静电喷塑美观大方。

12、电梯底部装有万向轮方便移动
