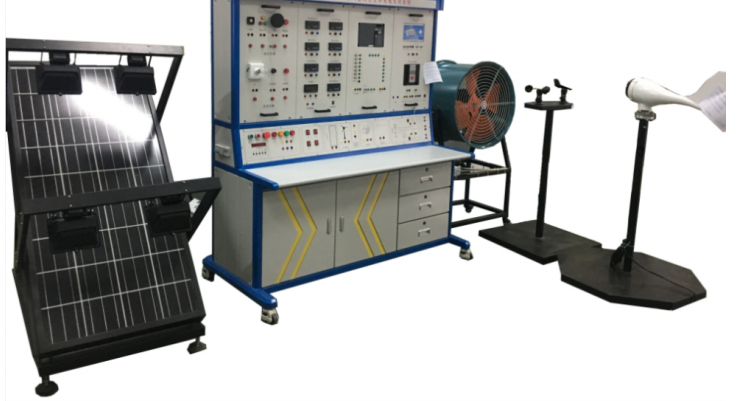

一、设备外观

二、设备概述

随着能源危机日益临近，新能源已经成为今后世界上的主要能源之一。风光互补发电系统是利用风能和太阳能资源的互补性，具有较高的性价的一种新型能源发电系统，有着很好的应用前景。由此，我公司针对这一现象研发了VS-1201A型风光互补发电实训系统，该设备全部采用工业标准电气设备进行安装生产，全部发电装置采用真实发电设备并且将风光电互补发电的核心原理呈现在实训台上，该设备既可以作为教师和学生科研开发的硬件平台，又可以用于培训从事风力发电与光伏发电工作的人员，主要演示太阳能发电的原理及组成机构，指导学生操作太阳能与风力发电的每一项执行过程。同时也展示了发电的应用效果，适合各大院校使用。可以帮助学生，进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。

三、技术参数

1.交流电源：380VAC±10% 50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 设备尺寸：光伏供电装置 1600*1000*1500mm；风力供电装置  1600*2500*1540mm

实训台1650*800*1840mm

4. 整机功耗：≤6.0 kW；

5.场地推荐面积：22平方米

6.安全保护措施：蓄电池过充、过放保护，蓄电池开路保护，负载过电压保护、，输出短路保护，安全性符合相关的国家标准。
