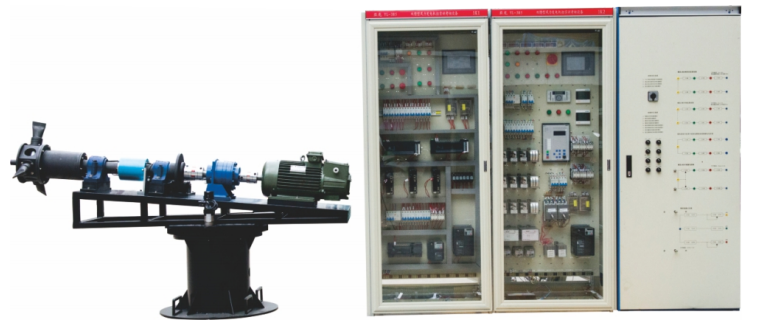

一、设备外观

二、设备概述

风力发电是一种可持续的清洁绿色能源，是节能减排的重要措施之一。全世界各个国家都在大力推广。近十几年我国风力发电机组实际安装数量突飞猛进。尤其是中大型机组安装运行数量激增。对生产、安装、运行与维护人员的需求也日益增加，高等院校也纷纷成立相应的专业以满足这方面人才的培养。为此，我们研发“VS-385A型双馈风力发电机组实训考核设备”以满足各院校的教学与实训。解决现有的实际风力发电机组以成本高、结构大、不易进行分段教学的实际问题。从电气控制、机械安装、并网与发电等方面实现多方面的理论与实训教学，培养出理论扎实、又有一定安装、调试、维护能力的综合性的优秀人才。

VS-385A型双馈型风力发电机组实训考核设备是VS-385风力发电实训考核设备系列产品之一。系列产品包括整机型伺服驱动变桨距和伺服驱动偏航的“VS-385A型双馈型风力发电机组实训考核设备”、“VS-385B型直驱型风力发电机组实训考核设备”和液压驱动变桨距、偏航的整机设备；同时为方便分步教学系列产品还包括“伺服驱动变桨距”、“伺服驱动偏航”、“发电与并网控制”等实训模块。

三、技术参数

1、输入电源：三相五线制AC 380V±10%  50HZ

2、输入功率：≤6500W    输出功率：≥3500W

3、工作环境：1） 温度：-10℃～+40℃；2） 相对湿度：≤90%（+20℃）；3）海拔高度：≤2000m；4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:1300kg

5、外形尺寸：宽×深×高=尺寸：1600mm×800mm×2000mm(实训屏2个)2300mm×800mm×1500mm(模拟装置)

6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
