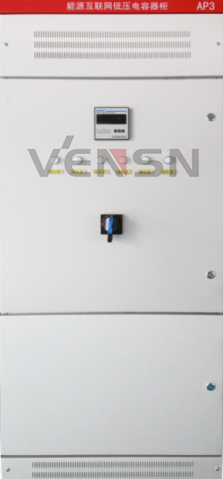

智能无功补偿柜，可以平衡感性负载，提高功率因数，以提升设备的利用率。由于电力系统中的负载类型大部分属于感性负载，使电网功率因数较低。较低的功率因数降低了变压器及电缆利用率，增加了供电投资，损害了电网质量，降低了设备使用寿命，大大增加了线路损耗，所以配置无功补偿柜来解决以上问题。

一、系统参数

1．总补偿容量20Kvar；

2．电容器：450V,5Kvar；

3．允许最高过压1.1Un；

4．采用专用电容静态补偿开关；

5．智能无功静态补偿控制器；

6．可显示电网的电压、电流、功率因数、无功功率、有功功率；可显示各次谐波含量；显示电容器运行状态和可投入运行的电容器组、显示各电容组的通断状态；

7．具有自动控制、手动操作等多种工作方式；

8．具有过欠压保护，当出现电网电压过高或过低时，自动切除电容后报警并闭锁，故障消失后可自动恢复工作；

9．测量精度：电压：1.0级  电流：1.0级  功率因数：0.5 级   有功功率：1.0级   无功功率：2.5级；

10．装置具备上电保护、掉电保护、过压保护、欠压保护、欠流保护、谐波超限等多种保护功能；

11．配合自动化软件实现等电力系统自动化智能化；

12．参考尺寸:2000mm高×800mm宽×800mm深。
