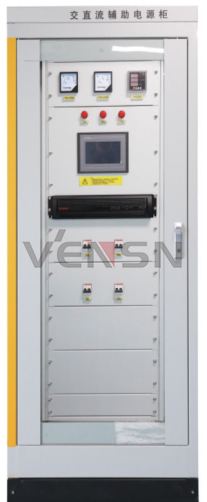

交直流辅助电源供电系统可以在市电和微电网同时断电时（一般情况下，这两种事件同时出现的概率极低），通过蓄电池存储的能量直接或经逆变，供电给微电网控制系统，在一定时间内使控制系统正常工作。交直流辅助供电系统使微电网系统更可靠、安全、稳定的运行。

一、系统参数

1、UPS：容量：3KVA/2.4KW；输入：220VAC，50HZ；输出：220VAC，50HZ；

2、双电源转换开关：WHTQ2-63/2；工作电压AC220V；

3、触摸屏：触摸屏尺寸：7″；内核：Cortex-A8 CPU（主频600MHz）；内存：128M；触摸类型：四线电阻式触摸屏（分辨率4096×4096）；串行接口：RS232/RS485；电磁兼容：工业三极；（显示单体蓄电池电压、总电压，逆变电压、逆变电流等）；

4、浪涌保护器：NXV-Ⅱ 40/275 2P；

5、BMS电池监测系统：电源电压：DC80～320V/AC220V；输入功率：≤10W；电池单体电压检测：32节；电池电流采集：1路；电池温度采集：1路；单体电压测量范围：0.5V～16V；单体电压测量精度：≤±0.3%；通讯端口：RS485；可检测蓄电池组的电压、电流；单体电池电压、内阻；蓄电池工作温度，BMS系统可动态检测蓄电池间的工作情况，估测蓄电池的SOC；

6、蓄电池：12V20AH/8节。

7、智能电源管理系统

实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成。
