一、产品组成

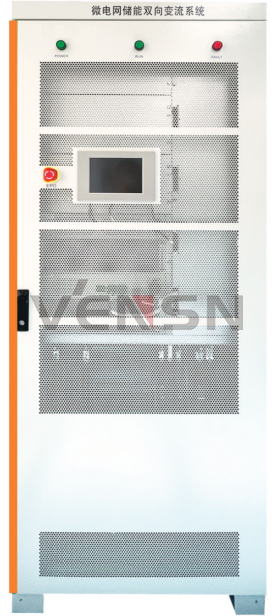

1、微电网储能单元主要由储能双向变流稳定控制器装置与蓄电池柜组成。储能变流器(Power Convertor System，PCS)是用于连接储能装置与电网之间的双向逆变器，可以把储能装置的电能放电回馈到电网，也可以把电网的电能充电到储能装置，实现电能的双向转换。具备对储能装置的P/Q控制，实现微电网的DG功率平滑调节，同时还具备做主电源的控制功能，即U/F模式，在离网运行时其做主电源，提供离网运行的电压参考源，实现微电网的“黑启动”。

2、微电网双向变流系统监测软件：储能双向AC/DC变流器是控制能量在交流母线和直流母线之间双向流动的装置，是直流微网或直流变流器与交流电网连接的桥梁。在智能电网或微电网系统中的储能双向变流器能有效调控电力资源，能很好地平衡昼夜及不同季节的用电差异，调剂余缺，保障电网安全，是可再生能源应用的重要前提和实现电网互动化管理的有效手段。

二、储能装置具备以下功能

（1）有功功率控制功能，PCS储能装置可根据微电网运行控制系统指令控制其有功功率输出。为实现有功功率调节功能，电池储能系统能接收并实时跟踪执行微电网运行控制系统发送的有功功率控制信号，根据微电网运行控制系统控制指令等信号自动调节有功输出，输出有功功率与设置值偏差不超过3%。

（2）电压/无功调节功能，PCS储能装置可根据、微电网运行控制系统控制指令等信号实时跟踪调节无功输出，其参数为无功功率、功率因数等参数可由微电网运行控制系统远程设定。

（3）离网V/F控制功能，PCS储能装置在离网模式下，具备电压和频率的调节功能，能够自动设定额定电压和额定频率启动和运行，也可接收外部电压给定指令和频率给定指令进行电压和频率的调节。

（4）离网软启动功能，PCS储能装置在离网模式下，可平滑启动，减小冲击电流，减小对微电网的冲击，系统从待机到额定电压稳定运行，时间小于2s。

（5）PCS储能装置具备主动孤岛检测功能，孤岛状态下，能够在500ms内检测出孤岛状态，同时通过监控系统上报故障信息。

（6）PCS储能装置具有一定的耐受电压异常能力。

（7）PCS储能装置在并网模式下具备一定的耐受系统频率异常的能力。

（8）PCS储能装置冷却方式为风冷。

（9）PCS储能装置具有并网和离网两种运行模式，并且可以根据条件实现并离网切换功能（需配合STS才可以实现并离网自动切换（掉电时间<15ms）），离网运行模式下，满足电能质量相关要求。注：离网带载能力根据负载特性决定。

（10）PCS储能装置对电池充电时满足电池对电能质量要求。恒流充电时，稳流精度≤1%，电流纹波≤5%。恒压充电时，稳压精度≤1%，电压纹波≤2.5%。

（11）PCS储能装置接入电网后，公共连接点的三相电压不平衡度不超过GB/T 15543-2008《电能质量三相电压不平衡》规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%；其中由PCS储能装置引起的负序电压不平衡度不超过1.3%，短时不超过2.6%。

（12）PCS储能装置具有人机界面和通讯功能，工作人员可本地和远程操作。

（13）PCS储能装置具备一定的耐受过电流能力。

（14）PCS储能装置具有过热保护功能。

（15）PCS储能装置具有三相不平衡和相位保护功能。

（16）PCS储能装置可构成微网系统。

三、主要特点：

1）交、直流电压控制，能量双向流动；

2）空间矢量控制，有功、无功的解耦控制；

3）功率因数大范围可调，具备动态无功补偿；

4）在能源管理系统的调度下，参与电网的调峰，有效缓解电网提供功率的压力；

5）支持并网运行、孤网运行双运行模式；

6）系统动态响应快，满足对电动汽车等临时性暂态负荷的需求；

7）先进主动式孤岛检测及低电压穿越功能；

8）完善的保护功能，有效保证逆变器安全运行；

四、技术参数

1）最大输出功率：100KW；

2）额定电网电压：400V；

3）允许电网电压：310V-450V；

4）总电流波形畸变率：<3%；

5）功率因数：-0.9～+0.9可调，并可实现单位功率因数运行；

6）输出隔离方式：工频变压器隔离；

7）额定输出电压：400V

8）输出电压失真度：<3%

9）额定输出频率：50HZ；

10）最大直流功率：100KW；

11）直流电压范围：580-850VDC；

12）最大输入电流：220A；

13）稳压精度：±1%；

14）稳流精度：±1%；

15）直流电压纹波：±1%；

16）直流电流纹波：±1%；

17）最大效率：±1%；

18）防护等级：IP20；
