一、系统组成

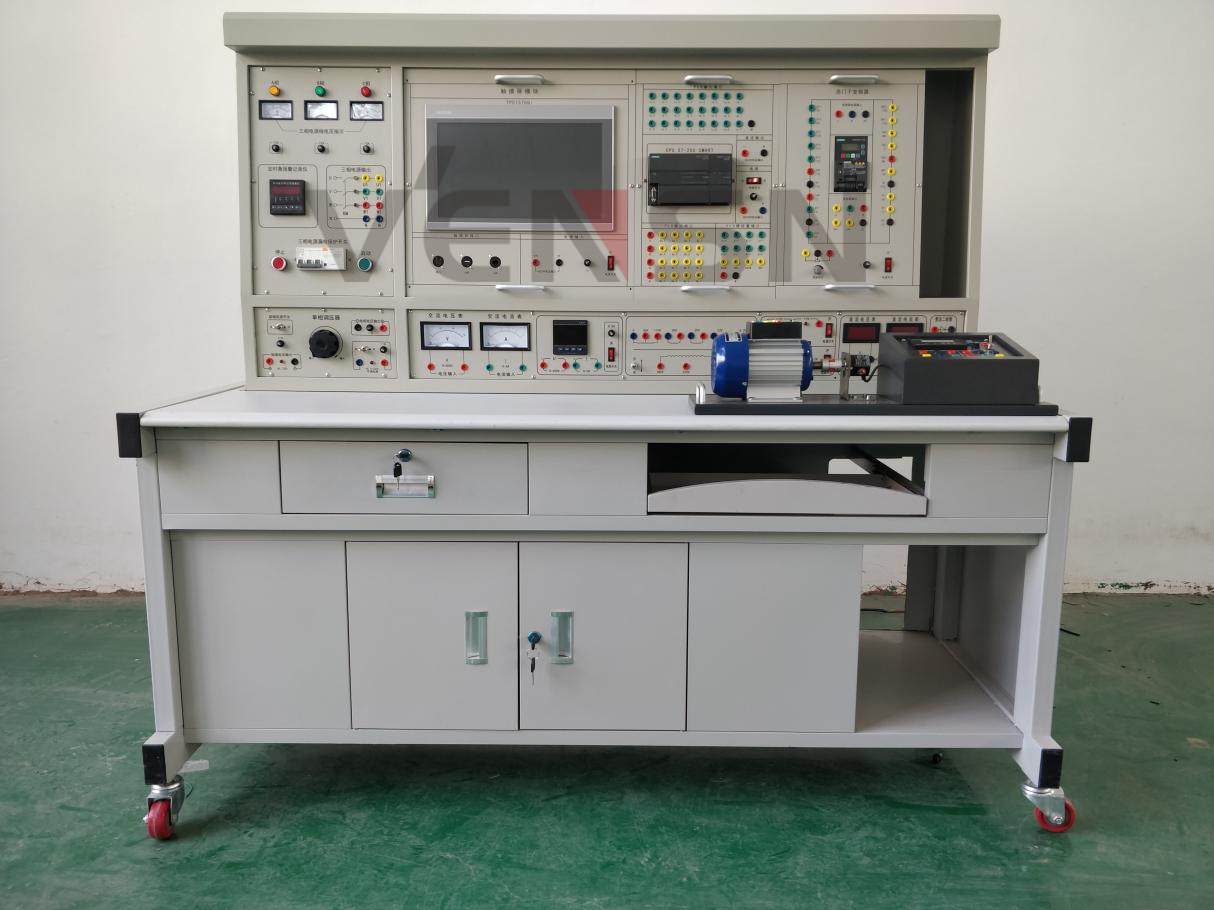

低压电器安装调试实训装置主要由实训台架、电源模块（含测量保护功能）、安全用电实验模块、继电器及接触器模块、可编程控制器模块、变频器模块、触摸屏模块、电机模块以及PLC等工具耗材组成。

二、技术性能

1、输入电压：三相四线制380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：170×70×150cm³

三、装置特点

1、满足在低压电器设备认知、系统组合设计、设备安装接线、参数设置与调试、组合电路控制、编程与组态监控、运行与维护等方面的技能实训需求；

2、能够选择不同的元件、器件和部件，可进行不同课程模块、不同项目的实训；

3、装置要求为模块化设计，采用吊挂式设计方便移动和更换；

4、具备低压电器的装调、电机控制线路搭建与调试等训练功能实训单元，以学员的真实设备认知、动手实训实操等硬件工艺训练为主。

5、满足“试验电工”“机电设备检修工”职业技能鉴定要求的电气控制线路科目考核需求。

四、装置的配备

(一) 电源、仪器控制屏

    控制屏为铁质双层亚光密纹喷塑结构，铁质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。

（二）实验桌

    实验桌为1.5mm铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），下部设有铁质全封闭式储藏柜。

（三）实验组件

1、电工、PLC、变频器、触摸屏实验组件

序号	名称型号	数量	单位	备注
1	DW-01维修电工实训组件（一）	块	1	装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。
2	DW-02维修电工实训组件（二）	块	1	装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3	DW-03维修电工实训组件（三）	块	1	装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4	DW-05电工技能实训组件（四）	块	1	两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。
5	PLC主机挂箱	块	1	配置西门子S7-1200 CPU1214C、SM1222模块
6	变频器实训挂箱	块	1	西门子V20 0.55KW
7	触摸屏	块	1	昆仑通态TPC7032KT

2.PLC实训演示模块（4个挂箱模块）

序号	控制对象实训模块	实训教学目标
1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	四层电梯（仿真实物）	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

3. 实验电机

序号	名称型号	数量	单位	备注
1	直流并励电动机	1	台	DC220V
2	三相鼠笼电动机	1	台	AC380V（Y/△）带离心开关
3	三相鼠笼电动机	1	台	AC380V（Y/△）
4	双速异步电动机	1	台	AC380V（△/YY

五、配套软件系统

（一）三菱PLC编程软件一套。

（二）电气控制技能实训仿真软件

（三）PLC控制编程仿真软件

（四）教学课件资源

六、实验项目

（一）电气控制及电机拖动实训

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.三相异步电动机定子串电阻减压启动手动控制线路

5.三相异步电动机定子串电阻减压启动自动控制线路

6.Y-△启动自动控制线路

7.用倒顺开关的三相异步电动机正反转控制

8.接触器联锁的正反转控制线路

9.按钮联锁的三相异步电动机接触器正反转控制线路

10.双重联锁的三相异步电动机正反转控制线路

11.单向减压启动及反接制动控制线路

12.能耗制动的控制线路

13.三相异步电动机的顺序控制

14.三相异步电动机的多地控制

15.工作台自动往返控制线路

16.三相异步电动机手动控制线路

17.三相异步电动机自动起动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床电气控制线路

20．电动葫芦控制线路

21.接触器控制双速电动机的控制线路

22.时间继电器控制双速电机的控制线路

23.按定子电流原则加入励磁的起动控制线路

24.电动机的能耗制动控制线路

25.直流电机启动调速

26.并励直流电动机电枢回路串电阻起动与调速

27.带有能耗制动的反转控制线路

28.励磁反接制动的控制线路

等等。
