一、概述：

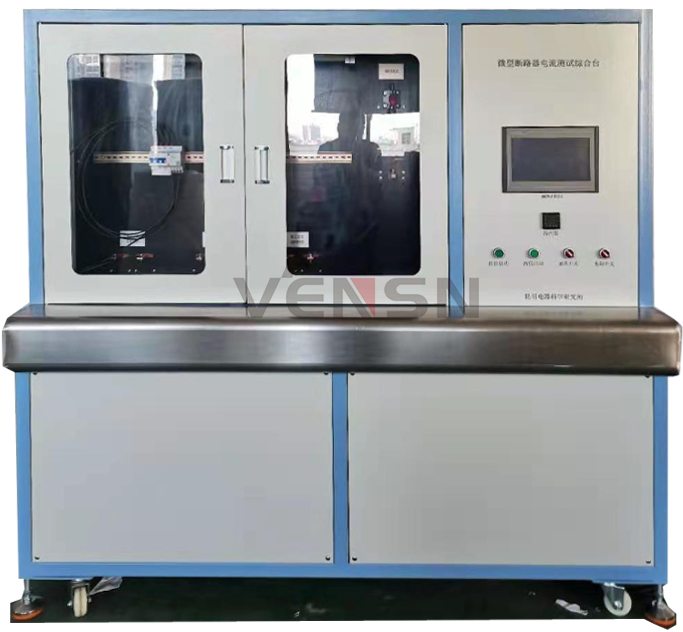

本断路器测试台是根据客户提供的技术要求来设计制造的，符合GB10963.1-2005第9.10条、GB14048.1-2006第7.2.1条、GB14048.2、GB7251.1。能对断路器进行延时脱扣特性试验，即施加1.13倍、1.45倍、2.55倍的额定电流进行试验，在规定时间内是否跳脱; 也能对断路器进行瞬时脱扣特性试验，即施加3~10倍的额定电流进行试验，在规定时间内是否跳脱。适用于塑壳断路器、小型断路器在线出厂前检测用，是断路器生产厂家电性能检测所必备的设备。本设备具有快速装产品，自动测试，自动判断功能。
  设备箱体采用优质钢材焊接，板金喷涂封板，表面防静电防锈防腐蚀喷涂，设备上部装有面板，电源开关，多种规格线头（供延时脱扣测试用），设备设计合理，使用方便，操作简单,性能可靠,外型美观。
二、工作原理：
本检测台采用低电压大电流输出原理，利用机内大电流隔离变压器输出电流，通过触摸屏设定电流大小，恒流源调节变压器输出电流的大小，具有自动稳定电流的功能。通过触摸屏显示器设定测试时间与测试脱扣时间进行对比，从而判断断路器的好坏。
三、基本参数：
1、设备输入电源：三相380V/50HZ/20KVA；
  检测断路器特性：瞬时脱扣特性、延时脱扣特性
  控制方式：PLC、触摸屏控制
  采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器
2、延时脱扣参数：
（1）输出交流电流：10~350A；
（2）输出交流电压：0~5V；
（3）输出电流路数：3路，多P断路器触点采用串联方式将几个开关连接起来测试；
（4）测试断路器产品：3~150A
（5）电流输出波形：正弦波（校正设备电流波形失真度不大于5%，系统误差不大于3%）
（6）电流控制方式：自动调节，电流在触摸屏设置；
（7）电流精度：1%；

（8）电流分辨率：0.1A
（9）互感器变比：400/5A；
（10）测试时间：1~999999s；
（11）施加1.13倍电流后5秒快速自动上升到1.45倍电流；
（12）夹具：采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器
3、瞬时脱扣试验参数：
（1）夹具：采用接线柱方式，延时三工位，瞬时一工位；满足1-4P断路器
（2）输出电流：AC 100A～1500A
（3）输出电流路数：1路
（4）电流精度：5%
（5）分辨率：1A
（6）瞬时测试时间≤200ms
（7）动作时间上限设定：1~200ms
（8）动作时间下限设定：1~200ms
（9）测试工位：1工位

（10）设备控制方式：恒流源+触摸屏控制
（11）计时时间：1~9999ms
（12）保护功能：短路保护，过载保护，漏电保护
（13）使用环境温度：0~+40℃
（14）相对湿度：（20~90）%RH
四、温升测试：
1、断路器在正常工作条件下，按规定条件进行试验时，其各部件的温升不得超过表7规定的极限值，

2、断路器不应遭到损坏而影响它的功能或使用安全。

3、温度测量24路，温度分辨率0.1度；

4、精度：0.5级，测控速度为每通道0.1秒。

5、配温升试验用的线：1，1.5，2,4，6，10，每种规格长度1米，数量各15条；

6、配温升试验用的线：16，25，50，70平方，每种规格长度2米，数量各5条；

7、配温升专用胶：1瓶；

8、配解胶水：1瓶；

9、测量范围0~200度；

10、热电偶型号：T型；

12、具有温度曲线显示，具有温度数据记录表。
