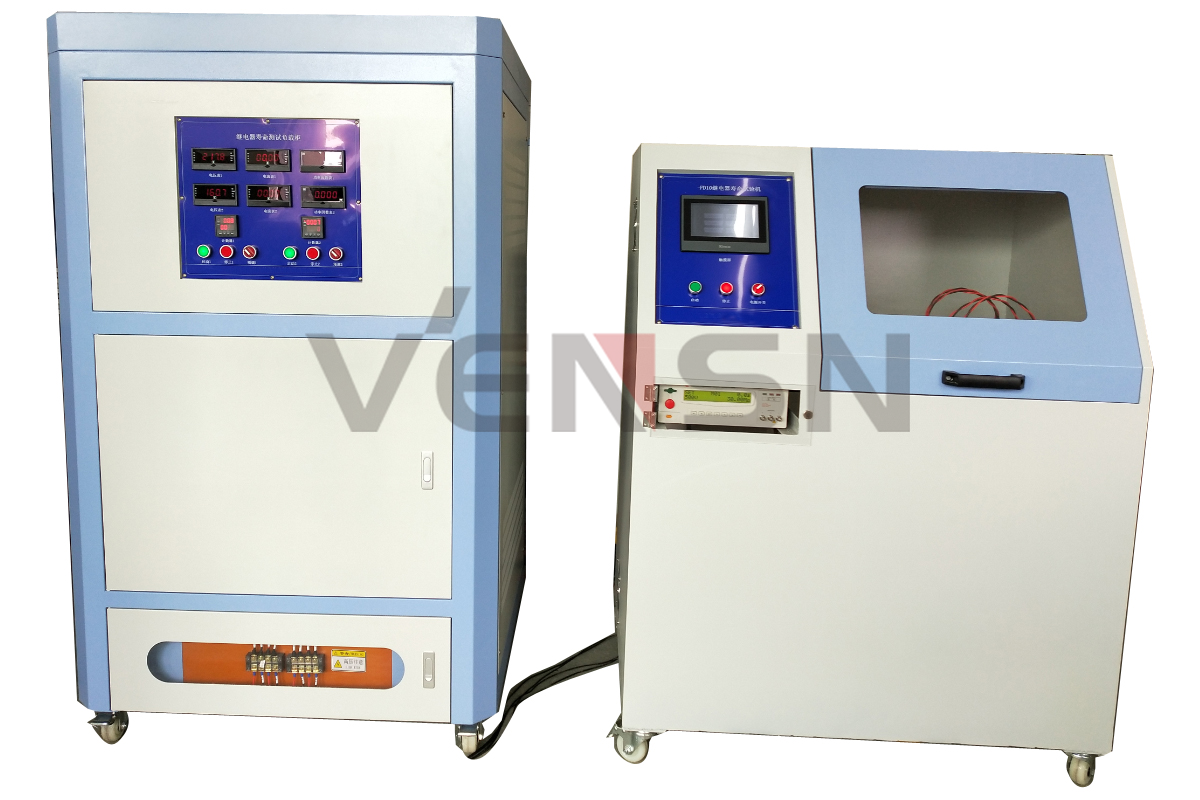

一、设备概述

低压电器动作试验台用于测试交流与直流继电器的以下性能：

1、继电器的线圈电阻；

2、继电器的线圈温升；

3、继电器触点吸合与释放电压；

4、继电器触点接触电阻；

5、继电器触点吸合与释放时间；

6、继电器触点机械寿命；

7、继电器触点电气寿命；

8、继电器绝缘电阻测试；

二、技术参数

1、继电器的线圈电阻测试

（1）测量范围 0 –1000.0Ω

（2）分辨率：0.1Ω

（3）测量误差 ±2%

2、继电器线圈温升

（1）温度测量：4路探头；

（2）测试温度：0~200度测量，温度分辨率0.1度，精度2%；

（3）热电偶型号：T型；

2、继电器触点吸合与释放电压

（1）测量范围DC  0—30V,电流0~1A

（2）分辨率：0.1V

（3）测量误差 ±1% +20mV

（4）测量范围AC 0—250V  电流0~2A

（5）分辨率：0.1V

（6）测量误差 ±1% +0.1V

3、继电器触点接触电阻

（1）测试电阻使用的电流为直流6V 1A

（2）电阻测量范围 0 – 200mΩ

（3）分辨率0.01 mΩ测量误差 ±2%±2% mΩ

4、继电器触点吸合与释放时间

（1）测量吸合时间：0~1000ms

（2）分辨率：1 ms

（3）测量误差 ±1%

（4）测量释放时间：0~1000ms

（5）分辨率：1 ms

（6）测量误差 ±1%

5、继电器机械寿命测试

（1）接通时间：1~999.9s

（2）断开时间：1~999.9s

（3）测试次数：1~99999999次可设定

（4）线圈供电：DC 0~30V

（5）线圈供电：AC 0~300V

6、继电器电气寿命测试

（1）负载电压：单相 110~300V可调

（2）负载电流：单相1～30A可调

（3）功率因数：0.3~1

（4）负载路数：1路

（5）通电时间：1~999.9s

（6）断电时间：1~999.9s

（7）测试次数：1~99999999次可设定

（8）线圈供电：DC 0~30V

（9）线圈供电：AC 0~300V

7、继电器绝缘电阻测试

（1）电压：250/500/750/1000V

（2）绝缘电阻：1~9999MΩ

8、控制系统:PLC+触摸屏

9、机械与电气寿命：4工位，共用1路负载

   性能测试：1工位
