VS-338A型运动控制系统实训考核设备(多功能电气自动控制系统)

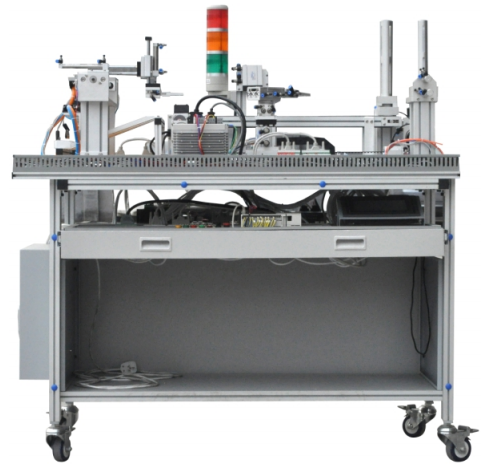

一、设备外观图

二、设备概述

现有的教学实训考核运动控制教学设备一般只能完成静态控制的实训项目。由于设备本身无法提出动态的控制要求，使得实训教学内容有较大的不完整性，并且实际工业生产中大量动态控制问题（例如随动控制、张力控制等）也未能结合到教学实践中。根据企业对人才的需求、学校对实训装备的需求并结合技术的实际情况开发了“VS-338A多功能电气自动控制系统”。

VS-338A多功能电气自动控制系统开发思路，为构造一个模型能使学生所接受，既可用于运动控制系统静态控制的实训，更着重于动态控制技术的训练，又与实际生产极为贴近的教学实训设备，并能避免实训过程的材料损耗、环境污染。填补了国内外运动（动态）控制技术教学实训考核装备的空缺。

VS-338A型多功能电气自动控制系统在铝合金导轨式实训台上安装随动单元、传送加工单元、分拣单元、配电箱单元等工作单元，构成一个典型的多功能自动控制实训平台，系统各机构采用了气动系统、步进系统、变频器、PLC、变频器、网络、步伺服电机位置控制等技术。系统的控制方式采用每一工作单元由一台PLC承担其控制任务，各PLC之间通过RS485串行通讯或通过现场总线实现互连的分布式控制方式。

三、技术参数

1. 交流电源：单相 AC 220 V±10% 50Hz；
2. 温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3. 外形尺寸：长×宽×高=（1350×880×855）mm
4. 整机功耗：≤0.5 kW
5. 安全保护措施：具有接地保护、漏电保护、断电保护功能，安全性符合相关的国家标准。
