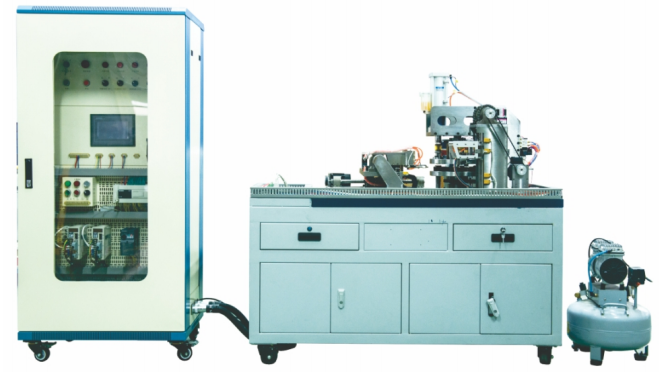

VS-237D综合机电实训装置

一、设备概述

 Y-237D构成一个典型的自动生产线的机械平台，系统各机构的采用了气动驱动、变频器驱动和伺服（步进）电机位置控制等技术。因此，本设备综合应用了多种技术知识，如气动控制技术（气液增压缸）、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制和编程、伺服电机位置控制和变频器技术等。利用VS-237D可以模拟一个与实际生产情况十分接近的控制过程，使学习者得到一个非常接近于实际的教学设备环境，从而缩短了理论教学与实际应用之间的距离。

二、实训考核设备的特点

1) 仿真度高 装置可模拟真实数控冲床加工零件，通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对薄铝板或铝塑板进行精确加工。编程完成后运行即可进行零件自动加工，贴近工业现场实际操作。

2) 实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。

3) 模块化设计 由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。

4) 综合性强 装置可完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要

三、技术参数

1. 输入电源：三相四线（或三相五线） ～380V±10% 50Hz隔离变压器供电

2. 工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃）  海拔＜4000m

3. 外形尺寸：1400mm×700mm×1450mm（实训台）800*1600*600mm（电气控制柜）

    950mm×700mm×750mm（钳工操作台）600mm×550mm×1075mm（电脑桌）

4. 安全保护：具有电流型漏电保护，安全符合国家标准。

5. 可满足全国技能大赛设备比赛要求
