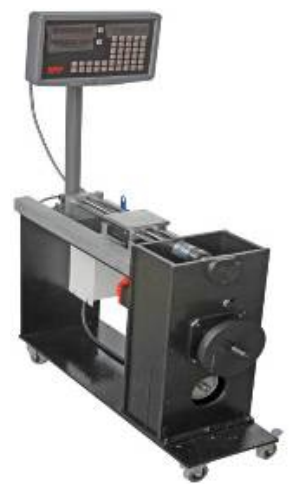

VS-550型伺服电机负载实训设备
![](/uploads/allimg/2405/1-2405201509524Z.png)
一、设备功能说明
伺服电机负载实训设备包含单坐标数控滑台、光栅尺单元、模拟负载单元、惯量飞轮单元、传动轮组构成。可用于数控维修教学中对伺服电机的参数优化、伺服系统的幅频特性分析、了解伺服参数调整对加工工件的影响等实用的教学项目。
该模块整体由钢板结构组合而成,底部安装有移动滚轮,方便移动,伺服电机传动、负载、惯量合成一体,构成传动轮组,完成负载与惯量的实训项目,后部安装有滚珠丝杆、光栅尺检测,完成精度检测的实训项目。
二、设备实训项目
1、数控机床精度调试(光栅尺模块)
2、伺服电机的负载能力测试(模拟负载模块)
3、伺服电机惯量测试(惯量飞轮模块)
4、带负载伺服电机加减速调试
5、反向间隙调整实训
6、行程限位参数设定实训
7、回零参数设置实训
三、技术参数
1、伺服电机扭矩:4NM(需单独配置)
2、最大负载扭矩:25NM
3、丝杠行程:240mm
4、丝杠参数(直径mm/螺距mm):14/05
5、外形尺寸:长(mm)×宽(mm)×高(mm)=750×220×600;
