VS-1806型智能制造生产线实训系统

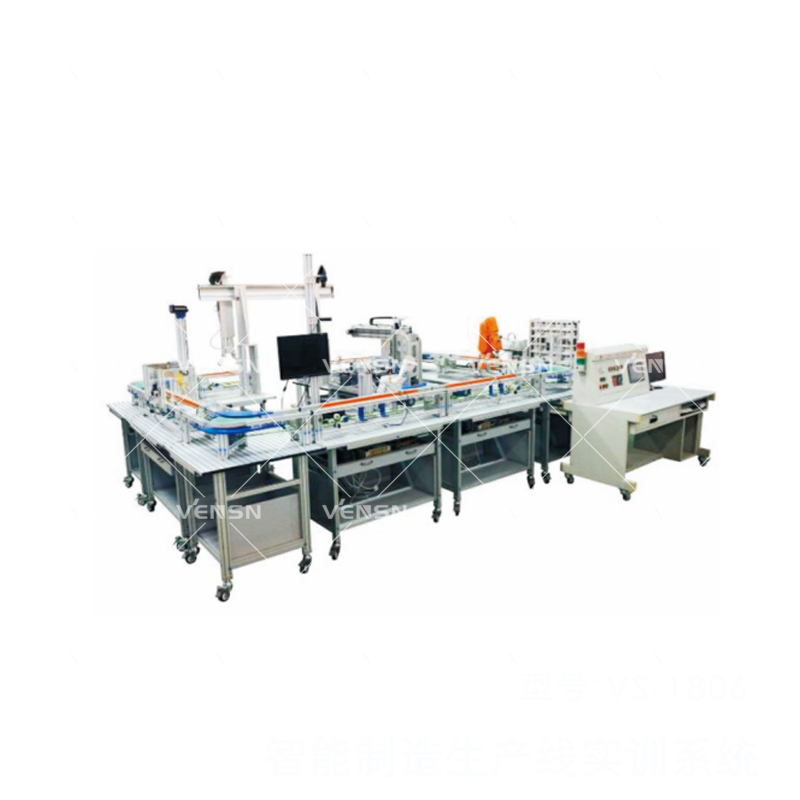

一、设备图

二、设备概述

VS-1806型柔性自动化流水线实训装备是使用柔性制造技术中最具代表性的制造自动化系统。柔性制造技术是在自动化技术、信息技术及制造技术的基础上,将以往企业中相互独立的工程设计、生产制造及经营管理等过程,在计算机及其软件的支撑下,构成一个覆盖整个企业的完整而有机的系统,以实现全局动态最优化,总体高效益、高柔性,并进而赢得竞争全胜的智能制造技术。它是当今世界制造自动化技术发展的前沿科技。

本实训系统应是专门为职业院校、职业教育培训机构研制的VS-268型柔性自动化流水线实训装备，应根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点，对柔性制造技术的工作过程进行研究，对工业现场设备进行提炼和浓缩，需针对实训教学活动进行专门设计，融机、光、电、气，包含了PLC、传感器、气动、视觉、工业机器人、工业控制网络、电机驱动与控制、计算机等诸多技术领域，整个系统应由MES生产管理系统、多种人机界面监控系统、主控PLC和下位PLC通过网络通讯技术,通过训练，使学生了解FMS的基本组成和基本原理，让学生全面掌握机电一体化技术的应用开发和集成技术，帮助学生从系统整体角度去认识系统各组成部分，从而掌握机电控制系统的组成、功能及控制原理等。可以促进学生在机械设计、电气自动化、自动控制、计算机技术、现代化检测技术、传感器应用技术等方面的学习,并对电机驱动及控制技术、PLC 控制系统的设计与应用、计算机网络通信技术和现场总线技术、高级语言编程等运用技能得到实际的训练，激发学生的学习兴趣，使学生的机电系统的设计、装配、调试能力均能得到综合提高。

系统由五大部分组成，分别是总控部分、仓储部分、机械加工部分、视觉检测部分、物流输送部分。

总控台作为总控部分。

仓储部分由立体仓库单元组成。

机械加工部分由三轴铣床加工单元、原材料冲压成型单元、材料工艺处理组成。

视觉检测部分由六关节机器人搬运单元、视觉检测单元所组成。

物流输送部分由高架龙门式搬运机器人、6条直线输送机单元、4个90º转弯输送机单元所组成。

三、技术参数

1、交流电源： 单相AC 220 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高4800mm×3600mm×2500mm；

4、整机功耗：≤4.5 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
