VS-LZKT05 仿真型中央空调实训考核装置（微机控制）

产品分类：暖通热工空调实训设备产品型号：VS-LZKT05 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

中央空调现在已经是家庭、写字楼、酒店、商场等公共场的标准配置，为确保中央空调的正常运行，为用户提供一个健康、舒适、安全、文明的室内环境；针十对当前人才相对紧缺，空调运行质量普遍不高的情况，社会上急需一大批业务熟练，高素质的人才；为解决各大、中专院校培养人才面缺乏中央空调教学实验设备这一难题，本公司投入巨资，由专业工程师*新开发成功了适用教学的VS-LZKT05型仿真型中央空调实训考核装置。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

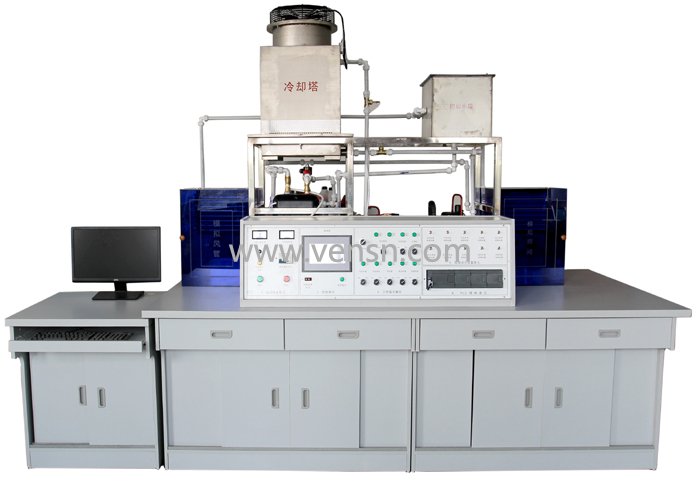

VS-LZKT05型仿真型中央空调实训考核装置（微机控制）

中央空调现在已经是家庭、写字楼、酒店、商场等公共场的标准配置，为确保中央空调的正常运行，为用户提供一个健康、舒适、安全、文明的室内环境；针十对当前人才相对紧缺，空调运行质量普遍不高的情况，社会上急需一大批业务熟练，高素质的人才；为解决各大、中专院校培养人才面缺乏中央空调教学实验设备这一难题，本公司投入巨资，由专业工程师*新开发成功了适用教学的VS-LZKT05型 仿真型中央空调实训考核装置。

SB-12II型中央空调机实训系统（工程型） SB-12II型家用中央空调实训考核装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。 201501120817155645.jpg 一、特点 1.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。 2.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。 3.系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。 4.操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。 5.装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。 6.实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。 7.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。二、技术参数 1.输入电源：单相三线～220V±10% 50Hz 2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3.装置容量：＜3.8kVA 4.外形尺寸：3400mm×1100mm×2100mm 5.制冷剂类型：R410a 6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准三、装置的基本组成充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。 1.装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。 2.智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。 3.工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。 4.测量仪表1套：配备指针式真空压力表、温度显示仪表等。四、装置的基本配置 PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为： FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率*大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。 FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，*大可以实现2路温度信号同时进行采集。 FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。五、关键配套件 1，PLC的主要技术参数：主站模块的配置为： FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。 FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。（2）触摸屏模块触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。（3）继电器模块继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。（4）仪表模块仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。 a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。 5）按钮及信号模块按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。六、中央空调主机系统制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿额定功率ＨＰ七、系统配置清单序号项目（设备名称）数量备注中央空调教具机组 1 中央空调主机（8P冷水机半封闭式压缩机，，水冷式壳式冷凝器。压力控制器，油液分离器。压力膨胀阀 1 8P水冷半封闭式机组ZR94KCT-FD 2 新风空调管道组 1 3 制冷和制热管道组 1 4 冷冻水回水泵 2 550W立式水泵 5 电热锅炉组 2000W 3.5A 1 6 消声静压箱 1 7 冷热交换器 1 8 冷凝器 1 5P壳式冷凝器 9 膨涨水箱 1 不锈钢400*300*300 10 冷却塔 1 4T水冷 11 冷却风机 1 220V 12 冷却水回水泵 550W立式管道水泵 2只 13 空调模拟房 1 学校教室 14 风机盘管机组 3个 1P水冷机 15 制冷、制热温度探测器 6 16 风道管路 1 1000*300*50010米 17 风管挂架 10 定做 18 铁质通风管路 5 1000*300*500 19 控制箱配电柜800×600×1700mm (内置1台三菱PLC FX1N－40MR及相关继电器、控制开关、指示灯、标准通信接口和配套设备) 1 800*700*1600 20 压力模块 FX4AD 品牌:三菱；原产地: 21 PLC FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，*大可以实现2路温度信号同时进行采集 1 22 出风口 3 23 触摸屏： GT1155(5.7寸，256色) 1 。 24 保温管8分管100米 1 以工程实用为数 25 PPR水路管件8分管100米 1 以工程实用为数 26 水压表 8 27 散流器 6 28 使用说明书 1 29 计算机V2200型台式电脑，200G硬盘，1GDDI内存，17寸液晶显示器，英特尔酷睿2双核处理器 E1200；集成高性能3D显卡显卡；10M-100M网卡；USB 2.0接口；USB光电鼠标；功能键盘。 1 自备 30 常用电工工具 1 6 序号项目（设备名称）数量备注 31 分水器 20L 一进三出 32 集水器 20L 一进三出 33 空气处理系统，1套送风管，1套回风管及相关配套设备） 1 34 防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀·70℃温感器动作，阀门瞬间关闭。·手动关闭，手动开启。 ·DC24V电信号，电磁铁吸合，阀门关闭。 ·输出关闭信号，联锁风机。 ·输入DC24V电信号，阀门自动复位开启。 ·烟气温度低于 70℃ 时，温感器自动复位后可以重复使防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5 35 消声静压箱 ,1组织气流使之分布均匀。 2利于 NC 值的衰减，若静压箱内贴隔音板则效果更好 1 36 散流器 3 33 工程材料 1 以现场安装而定 38 中央空调PLC应用程序） 1 39 工业组态软件 1 40 PLC编程软件 8 41 中央空调PLC应用程序 1 42 中央空调组态应用程序 1 43 可移动式学生终端计算机台架（钢木结构≥ 550×550×900 m 1

一、中央空调实验台显著特点：
1、采用全透明材料，模具一次成型，直观性强，有助于教学。
2、整体设计合理、外观美观、仿真、体积小，规格为长2400mm ×宽1100mm×高1900mm。
3、制冷系统和制热系统均设有多级保护措施，确保设备运行安全可靠。
4、制冷系统采用全铜材料，效率好，使用寿命长。
5、功能全面，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。
6、本实验设备额定功率4.1KW；制冷2.5KW；制热1.6KW；电源为单相220V、50HZ
二、各主要部件特点及工作原理:
1、压缩机：系统采用全封闭活塞式压缩机，正常工作温度仅为0℃，安全可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。
2、蒸发器：制冷系统采用透明水箱式蒸发器，易于观察，一目了然，蒸发器组浸于水中，制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果。
3、冷凝器：制冷系统采用螺旋管式冷凝器，这是一种较新型的热交换设备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体。中间的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。
4、喷淋式冷却塔：该设备的冷凝方式采用逆流式冷却塔，模具一次成形，全透明结构，吸风机装在塔的顶部，结构完全仿真、直观；冷却塔采用吸风式强迫通风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。
5、锅炉：锅炉是中央空调制热系统的核心元件，采用英格莱电热管使水与电完全隔离，具有超温保护、防干烧保护、超压保护，确保人机安全；采用进口聚氨发泡保温技术，保温性能好。
6、模拟房间：模拟房间用全透明有机玻璃制作，外形美观、小巧，占地面积少，结构紧凑；具有全透明结构，一目了然；房间装有盘管、盘管风机、温度控制调节仪。
7、温度控制：本设备实验台的面板上，装有温度控制显示仪，可控制温度的范围，且有巡回检测出各关键部位的温度。
8、模拟演示：该设备配有500mmx300mm系统工作演示板一块，采用环氧敷铜板，四色（红、绿、兰、黄）、LED形象、逼真地显示冷、热管道的温度和工作状态。
9、温度控制检测仪：两个模拟房间分别装有数码显示的温度控制调节器，温度范围可自行设定：仪器可根据房间温度的设定具体情况自动调节温度，达到设定值。
10、高、低压保护装置：为安全起见，制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。
11、水箱：为节约用水循环使用系统的水资源；通过加水箱来完成媒介水的加入、自动调节、过滤等任务；并装有自动加水系统，如果系统水资源缺乏，加水系统会自动启动补给。
12、中央控制部分：实验台总控制部分，可完成设备的制冷与制热的转换，以及在制冷状态或制热状态的关闭等任务。启动方式全部为微动方式，用微弱的开关信号来控制微处理器，驱动电路工作，从而延长设备的使用寿命。
13、微机接口及控制部分的特点：中央空调教学实验系统的整机控制及参数显示有两种方式，第一种方式是通过实验台控制面板上的按键来控制各部分的工作状态、进行各项参数的设定及动态显示。第二种方式是通过单片机（本实验系统的主板采用当今先进的单片机作为主芯片）的串行口与微机的串行接口进行通讯，另配有全中文的应用软件，从而使中央空调所需的各项控制及需要显示的各项参数均可在微机的屏幕上完成。
三、所配软件功能如下:
（1）各关键点温度动态显示，其中包括：
A、制热当前值 B、制冷当前值 C、锅炉进口 D、锅炉出口 E、冷却塔进口 F、冷却塔出口
G、冷凝器进口 H、冷凝器出口 I、蒸发器进口 J、蒸发器出口 K、模拟房间I L、模拟房间II
（2）温度设定及显示温度的设定可在0到99摄氏度之间进行任意选择。
（3）压缩机的延时设定压缩机的开机延时可在1-30分钟之间任意设定。
（4）开关控制及指示中央空调的各部分的工作与停止均可通过微机屏幕上设置的开关进行控制，并且有开关显示，便于远程操作，设置开关如下：
A、冷却水泵 B、冷却风机 C、制冷水泵 D、压缩机 E、电磁阀I
F、电磁阀II G、制热水泵 H、制冷 I、制热 J、停机
（5）通讯状态显示配有实验系统与微机的通讯状态及接口显示。
（6）通讯端口选择实验系统与微机的通讯端口有两个串行口可任选，分别是COM1口和COM2口。
（7）微机所配软件特点：软件为全中文菜单，操作十分方便和直观，你只要轻点鼠标即可实现各种开关控制及各项参数的设定。无须看使用说明即可进行一些功能的设定及操作。以上通过微机软件来实现的全部功能同样可以通过实验台控制面板的装置来实现。
四、主要技术参数:
工作电源：单相三线220V±5%
额定频率：50Hz
外形尺寸：2400mmX1100mmX1900mm
整机功耗：制冷2.5KVA 制热1.6KVA
制冷剂：R22 加热方式：电加热（可调节）

产品名称：
*咨询内容：
*姓名：
*邮箱：	(请确保您的邮箱地址是正确的，不然我们将无法回复您.)
*电话：	(请确保您的电话号码是正确的，不然我们将无法联系您.)
传真：
