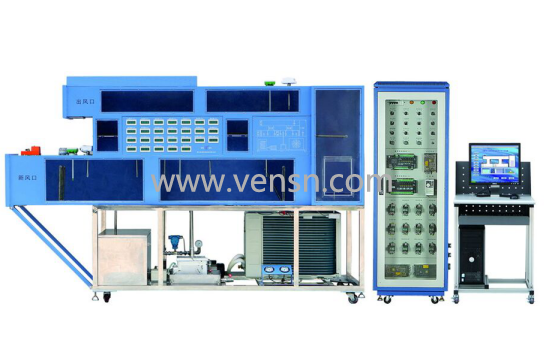

VS-LZKT07型中央空调空气处理系统综合实训装置(LON总线型)

一、概述
VS-LZTK07型中央空调空气处理系统综合实训装置(LON总线型)是依据目前国内建筑电气、楼宇智能化专业的相关教学内容精心设计的综合实验装置。该装置结合当前安防领域的先进技术，从教学实验需求的角度出发，以工程化的设计理念完整地实现了全空气中央空调调节系统的工作过程。

二、系统特点
1、综合性：采用国内独有的二次回风系统，在同一实验台上能模拟八种制冷工况
2、工程化：整套控制系统大部分采用工业现场实际应用部件
1. 开放性：装置采用透明化、开放式设计，学生能够直观清晰的了解整个装置的工作过程
2. 安全保护：设有电流型漏电保护装置，实验强电连接导线及插座采用手枪插式全封闭结构，使用方便可靠，杜绝触电
3. 采用空气预加热系统能在冬季模拟夏季工况
三、技术参数
1. 输入电源：三相五线 380V±10% 50Hz
2. 整机容量：≤4.5kVA
3. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
4.规格：2000cm×60cm×130cm
四、系统组成
主要由中央空调系统由实验台、制冷机组、制热系统、加湿装置、空调箱（风道）、冷冻水系统、测量仪表（包括温湿度传感器及风速传感器）、电气控制系统、模拟热源等组成。
1. 实验台
采用不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，实验直观清晰。
2. 制冷机组、制热机组
采用1.5P热泵空调的室外机组和盘管蒸发器，组成冷源和热源，对煤水进行冷却。
额定电压：AC220V
制冷/制热额定输入电流：5.0A/5.6A
制冷/制热额定消耗功率：1.10kW/1.21kW
制冷量3200W、制热量4350W
3. 加湿装置
采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成。
额定功率：1.2kW
蒸汽喷管（φ10）
4. 冷冻水系统
整个供水系统的动力源为磁力驱动泵，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气进行交换，水又回到水箱，实现了循环使用。
5. 测量仪表
有七组温湿度传感器、三组风速传感器和一组流量传感器及显示仪表组成。
5.1温湿度传感器：
安装方式：管道式
温度测量范围：-20℃～+60℃
测量误差：±0.5℃
湿度测量范围：0～100%
测量误差：± 3%
探头工作温度-40℃～+120℃
5.2风速传感器
安装方式：管道式
测量范围：0～10m/s、0～15m/s、0～20m/s
探头长度200mm
探头工作温度-25℃～+50℃
5.3涡轮流量变送器
测量范围：0.2～1.2m³/h
压力：6.3MPa
6. 电气控制系统
电气控制由手动控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有相应的指示。
6.1 DDC控制模块
HW-BA5201
工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V
工作电流：500mA
网络：协议：LONTALK；通讯介质：双绞线（推荐使用：Keystone LonWorks 16AWG(1.3mm) Cable）
I/O 数量：11个UI，4个DO，2个UO，2个AO
HW-BA5202
工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V
工作电流：500mA
网络：协议：LONTALK；通讯介质：双绞线（推荐使用：Keystone LonWorks 16AWG(1.3mm) Cable）I/O 数量：11个UI，7个DO
6.2 LON通讯适配器
型号：PCLTA-20
6.3 三维力控组态监控软件
加密锁点数：768点
6.4 三菱变频器
工作电压：AC220V
功率：0.4kW
7、空气处理系统
空气流程由左边的新风进口进风，经过空气过滤器对新风进行过滤，然后经换热器进行冷热交换，再经过加湿装置和风机，从左下角送到模拟房间，*后由模拟房间左上角送出房间，由排风口排出。同时，还设有一次回风、二次回风。所有风门均为电动调节机构，通过调节旋钮可控制其开度大小。
★8、便携式楼宇电子信号测试记录模块（提供现场演示）
1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于60M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录*大4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V
五、实验项目
1. 封闭式系统冬季运行工况
2. 封闭式系统夏季运行工况
3. 直流式系统冬季运行工况
4. 直流式系统夏季运行工况
5. 一次回风系统冬季运行工况
6. 一次回风系统夏季运行工况
7. 二次回风系统冬季运行工况实验
8. 二次回风系统夏季运行工况实验
9. 简单回路的程序设计
10. 制冷系统控制
11. 控制器编程
12. 监控系统设计组态
