VS-LZKT04 中央空调机组实训系统（工程型）

产品分类：暖通热工空调实训设备产品型号：VS-LZKT04 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LZKT04型中央空调机组实训系统（工程型）是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

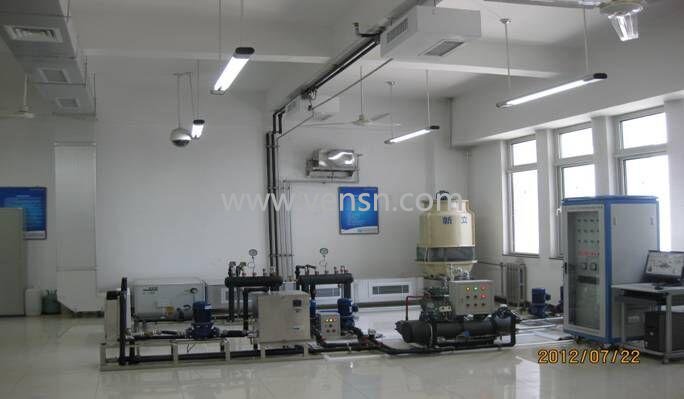

VS-LZKT04型中央空调机组实训系统(工程型)

VS-LZKT04型 中央空调机组实训系统(工程型)是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

一、特点
1.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
2.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3.系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
4.操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
5.装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6.中央空调机组实训系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜3.8kVA
4.外形尺寸：3400mm×1100mm×2100mm
5.制冷剂类型：R410a
6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本组成
充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1.装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
2.智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3.工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4.测量仪表1套：配备指针式真空压力表、温度显示仪表等。
四、装置的基本配置
PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：
FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率*大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，*大可以实现2路温度信号同时进行采集。
FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
五、关键配套件
1，PLC的主要技术参数：
主站模块的配置为：
FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）触摸屏模块
触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）继电器模块
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
（4）仪表模块
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
5）按钮及信号模块
按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
六、中央空调主机系统
制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿
额定功率ＨＰ
七、系统配置清单

序号	项目（设备名称）	数量	备注
1	中央空调主机（8P冷水机半封闭式压缩机，，水冷式壳式冷凝器。压力控制器，油液分离器。压力膨胀阀	1	8P水冷半封闭式机组ZR94KCT-FD
2	新风空调管道组	1
3	制冷和制热管道组	1
4	冷冻水回水泵	2	550W立式水泵
5	电热锅炉组 2000W 3.5A	1
6	消声静压箱	1
7	冷热交换器	1
8	冷凝器	1	5P壳式冷凝器
9	膨涨水箱	1	不锈钢400300300
10	冷却塔	1	4T水冷
11	冷却风机	1	220V
12	冷却水回水泵 550W立式管道水泵	2只
13	空调模拟房	1	学校教室
14	风机盘管机组	3个	1P水冷机
15	制冷、制热温度探测器	6
16	风道管路	1	100030050010米
17	风管挂架	10	定做
18	铁质通风管路	5	1000300500
19	控制箱配电柜800×600×1700mm (内置1台三菱PLC FX1N－40MR及相关继电器、控制开关、指示灯、标准通信接口和配套设备)	1	8007001600
20	压力模块	FX4AD	品牌:三菱；原产地:
21	PLC FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，*大可以实现2路温度信号同时进行采集	1
22	出风口	3
23	触摸屏： GT1155(5.7寸，256色)	1	。
24	保温管8分管100米	1	以工程实用为数
25	PPR水路管件8分管100米	1	以工程实用为数
26	水压表	8
27	散流器	6
28	使用说明书	1
29	计算机V2200型台式电脑，200G硬盘，1GDDI内存，17寸液晶显示器，英特尔酷睿2双核处理器 E1200；集成高性能3D显卡显卡；10M-100M网卡；USB 2.0接口；USB光电鼠标；功能键盘。	1	自备
30	常用电工工具	1
31	分水器	20L	一进三出
32	集水器	20L	一进三出
33	空气处理系统，1套送风管，1套回风管及相关配套设备）	1
34	防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀·70℃温感器动作，阀门瞬间关闭。·手动关闭，手动开启。 ·DC24V电信号，电磁铁吸合，阀门关闭。 ·输出关闭信号，联锁风机。 ·输入DC24V电信号，阀门自动复位开启。 ·烟气温度低于 70℃ 时，温感器自动复位后可以重复使防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5防火阀 —易熔环熔断动作温度70℃ —手动复位开启、手动调节角度 —阀门耐火等级3小时 —全开时阻力系数＜0.5
35	消声静压箱 1组织气流使之分布均匀。 2利于 NC 值的衰减，若静压箱内贴隔音板则效果更好	1
36	散流器	3
37	工程材料	1	以现场安装而定
38	中央空调PLC应用程序）	1
39	工业组态软件	1
40	PLC编程软件	8
41	中央空调PLC应用程序	1
42	中央空调组态应用程序	1
43	可移动式学生终端计算机台架（钢木结构≥ 550×550×900 m	1
