VS-LGR02 供热系统管道安装实训装置

产品分类：暖通热工空调实训设备产品型号：VS-LGR02 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LGR02型供热系统管道安装实训装置提供实训平台、热源、散热器、阀门、供热管道及附件、板式换热器、仪表等分类器件；根据实训要求选择不同的器件，进行室内系统以及室外管道的安装，室内系统的安装主要包括有单户式自然循环热水供暖系统安装、双管上供下回式系统安装、垂直单管顺流式系统安装等。室外管道的安装主要包括直埋供热管道安装、管沟和地上敷设管道安装、法兰和阀门的安装等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

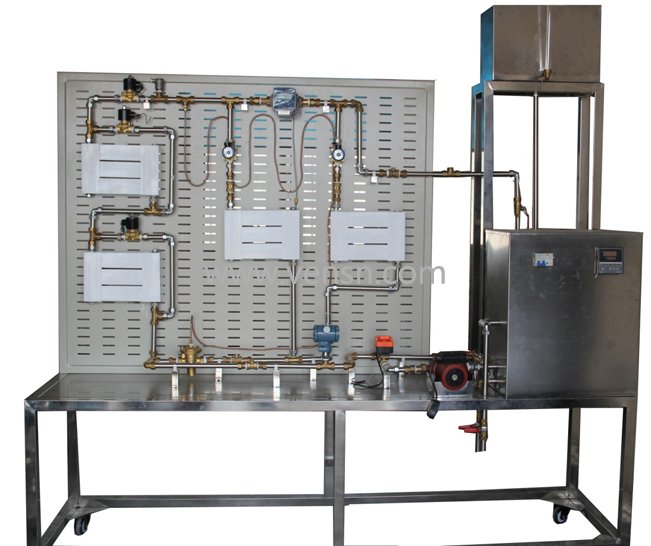

VS-LGR02型供热系统管道安装实训装置

一、概述
VS-LGR02型 供热系统管道安装实训装置全面介绍了供热系统工程中的安装技术和操作工艺，采用模块训练的方式，是各职业院校学生实训和技能考核的理想设备。

二、特点
1.直观性强系统采用敞开式设计，系统管路直接展现出来，器件贴有名称标识，学生可直观认识各种元器件及了解整个工作流程。
2.灵活性好采用活动接头的形式，可根据设计的需要选取不同的组合完成不同的管道连接，十分灵活方便，设备整体结构紧凑。
3.实训性强系统是将整套工程集成在实训平台上，供热源、管路布局、中转站以及用户终端都是独立分开，系统管路供水、回水的方向明确标识，管道的布局走向、保温、测量等一目了然。
4.系统完整系统与实际应用的供热系统在连接方式、热量交换、系统控制功能等方面完全一致。
三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.系统容量：＜5kW
4.安全保护：具有电流型漏电保护、接地保护，安全符合相关国家标准
四、系统配置
提供实训平台、热源、散热器、阀门、供热管道及附件、板式换热器、仪表等分类器件；根据实训要求选择不同的器件，进行室内系统以及室外管道的安装，室内系统的安装主要包括有单户式自然循环热水供暖系统安装、双管上供下回式系统安装、垂直单管顺流式系统安装等。室外管道的安装主要包括直埋供热管道安装、管沟和地上敷设管道安装、法兰和阀门的安装等。
1.实训台
实训台采用不锈钢框架及钢制网孔板结构，造型美观大方，安装器件方便，在实训台上安装万向轮，方便实训台的移动。
2.供热系统
主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、换热器、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。
五、实训项目
1.供热管材、管件及附件的连接
2.供热管道法兰和阀门安装
3.低温热水地板辐射供暖系统安装
4.热水集中采暖分户热计量系统组装
5.供热管道的试压、清洗及试运行
6.供热系统故障设置与排除
六、主要配置

序号	名称	单位	数量
1	膨胀水箱（带液位管）	个	1
2	电磁阀	只	5
3	电热水锅炉	台	1
4	手阀	只	2
5	电动阀	只	1
6	离心水泵	台	1
7	热量表	只	1
8	自动排气阀	只	1
9	自力式压差阀	只	1
10	供热管道	若干	若干
11	温度传感器	只	5
12	压力变送器	只	2
13	散热器（带排气阀）	片	4
14	不锈钢台架	套	1
15	温控器	只	1
16	2P漏电保护器	只	1
17	接触器	只	1
