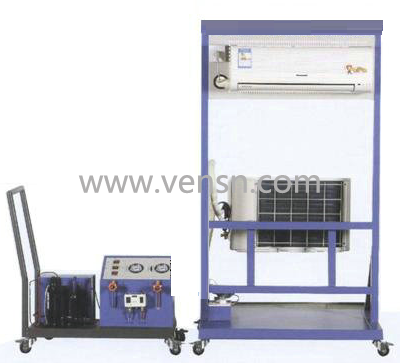

VS- KWC型空调维修调试实训装置
一 、概述
"空调安装调试实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。
二 、装置概述:
1、实训装置直观展示了空调调试、安装过程所需常见工具,便于教学演示讲解及学生对课本知识的理解掌握。其中,回收机组管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
2、整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体,整个系统真实完整,结构清晰、紧凑,满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。
3、系统采用真实的制冷专用工具实训(压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等),与实际教学接轨。
4、实训装置为学生提供一个操作平台,能让学生自主完成空调系统安装、调试、运行及维修等实训。
5、实训系统能对空调完成安装、调试、运行及维修等实训,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
三、装置的技术参数:
1、电源 AC 220V±10% 50Hz
2、额定输入功率 1000W
3、压力 低压:0.4~0.5MPa 高压:1.4~2.0MPa
4、额定输入电流5A
5、制冷剂 R22
6、外形尺寸(大约):110MM*600MM*165MM
7、安全保护 具有过压、过流、过载、漏电保护措施,符合国家相关标准。
8、环保材料选用符合国家相关环保标准
四、设备功能特点
支架结构方便移动安装,制冷剂回收设备可方便掌握充、收制冷剂技术,小型焊接工具可以进行制冷基本焊接技能实训,制冷工基本维修工具利于能力提高及发展。
五、装置提供的实训
进行家用空调器的安装操作,制冷剂的充入和收回,管子焊接技术熟习基本的制冷维修工具,对学员的技能实训进行考核与鉴定。
六、装置的配置
序号
|
名称
|
主要技术指标
|
数量
|
单位
|
备注
|
1
|
空调安装支架
|
110MM*600MM*165MM
|
1
|
套
|
带16A电源插插座
|
2
|
真空泵
|
1L旋片式
|
1
|
套
|
|
3
|
制冷剂钢瓶
|
3KG
|
1
|
套
|
|
4
|
KFR-23热泵型家用空调器机组
|
整机
|
1
|
套
|
|
5
|
小型氧焊具
|
氧气瓶,焊枪,乙炔瓶
|
1
|
套
|
|
6
|
双表修理阀
|
CT836
|
1
|
套
|
|
7
|
扳手
|
250MM.200MM
|
2
|
把
|
|
8
|
割刀
|
CT536
|
1
|
把
|
(Ф6,Ф8,Ф10),12,16.19
|
9
|
胀管扩孔器
|
|
1
|
套
|
复合型 (Ф6,Ф8,Ф10),12,16.19
|
10
|
弯管器
|
复合型 (Ф6,Ф8,Ф10)
|
1
|
套
|
|
11
|
公-英转换接头
|
2个
|
1
|
套
|
|
12
|
空调R22 回收机组
|
600*400*500MM
|
|
|
|
七、空调实训项目
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调加液能力
7、空调抽真空
8、空调压力与电流之间的关系
