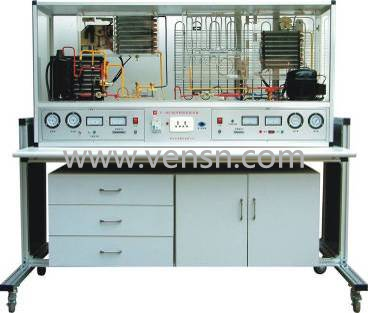

VS-DJY-III型制冷制热智能实训装置






二、装置的技术参数：
1．电源：AC 220V±10%   50Hz
2．额定输入功率：800W
3．压力：空调1.4～1.6MPa    冰箱0.2～0.5MPa
4．额定输入电流：空调2A   冰箱1A
5．制冷剂：空调R22    冰箱R134a
6．外形尺寸(大约)：1525mm×755mm×1435mm
7．安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8．环保：材料选用符合国家相关环保标准
三、设备功能特点：
VS-DJY-III制冷制热智能实训考核装置采用卧式结构，分为热泵式分体空调和电冰箱两个部分，制冷管道分层次纵向展开而变得简洁明快，从而使复杂的制冷结构变得非常容易掌握，电冰箱采用直冷和风冷两种结构形式，便于学生全面了解电冰箱结构特点和工作原理；空调采用指示灯显示设置温度和蒸发器当前空气温度，直接展示空调的温度控制原理，而使得学生轻松掌握。冰箱设置了多个常见故障点，空调设置了18个常见故障点，通过故障检测板对故障进行检测和查找。
采用计算机智能化考核系统进行故障的设置和考核，该系统具备学生登录、老师发卷、自动设置故障、自动评分、成绩统计、分数保存和打印等功能，大大减轻教师的故障设定、评分、统计等工作量，是一套国内新颖、先进的考核系统
四、装置提供的实训项目有：
VS-DJY-III 型制冷制热智能实训装置提供的电冰箱部分实训项目
1）电冰箱输入电源断路；
2）制冷压缩机过热保护器断路；
3）电冰箱冷风扇电机绕组断路制冷压缩机启动继电器PTC断路；
4）电冰箱冷藏室照明灯灯丝断路；
5）PTC启动器短路
6）电冰箱冷藏室门开关断路；
7）电冰箱温度控制器断路；
8）电冰箱制冷系统脏堵；
9）电冰箱制冷系统冰堵；
10）电冰箱除霜定时器计时电机断路；
11）电冰箱除霜温度保险丝断路；
12）电冰箱除霜加热管断路；
13）电冰箱除霜定时器常闭触点断路；
VS-DJY-III型制冷制热智能实训装置提供的空调部分实训项目有：
1）整流二极管断路；
2）7812稳压管输出断路；
3）室内风机过热保护器断断路；
4）变压器初级线圈断断路；
5）低压保护继电器断路；
6）高压保护继电器断路；
7）遥控接收器+5VDC断路；
8）压缩机控制继电器触点断路；
9）室内风机高风挡控制继电器断路；
10）四通换向电磁阀控制继电器触点断路；
11）四通换向电磁阀电磁线圈断路；
12）温度传感器断路；
13）温度传感器短路；
14）室内风机启动电容器断路；
15）制冷压缩机吸排气串气故障；
16）过热过载保护器断路；
17）压缩机运转绕组断路；
18）室外冷凝风机断路；
