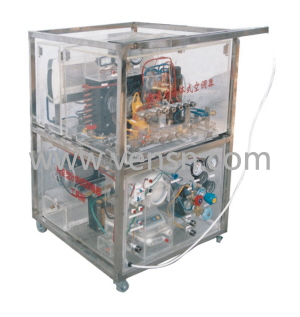

VS-JYD39G空调器原理实训台






一、概述：
1、整个空调系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点，屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
3、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；
4、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
二、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：500cm×500cm×1000cm
4、制冷剂类型：R22
5、采用全不锈钢手推车，透明有机玻璃外罩。外形尺寸：750×500×l000mm
三 功能：
1、进行各种制冷原器件的识别。
2、进行各种冰箱、空调制冷与系统的连接。
3、电气接线操作，掌握各种制冷系统的外部接线方法。
4、制冷系统的故障识别：可通过各种制冷小系统中专设的故障阀门人为制造系统故障，通过故障现象和高低压，电流等表计参数进行故障判断。
5、充制冷剂：系统中增设专用充液阀（或三通阀）。通过充氟装置，可进行排出制冷剂，定量充灌制冷的实际操作。
6、抽真空、充氮、检漏：通过真空泵、充氮装置、可进行系统抽真空，充氮试压的实际操作，学员使用检漏工具查出系统中的泄漏点。
四、故障说明：
1、断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2、断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3、断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4、断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5、断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6、断开IC1的P13脚：模拟IC1的P13无信号输出
7、断开IC1的P12脚：模拟IC1的P12无信号输出
8、断开IC1的P11脚：模拟IC1的P11无信号输出
9、断开IC1的P10脚：模拟IC1的P10无信号输出
10、断开IC1的P15脚：模拟IC1的P15无信号输出
11、断开IC1的P14脚：模拟IC1的P14无信号输出
12、断开IC1的P24脚：模拟IC1的P24无信号输
