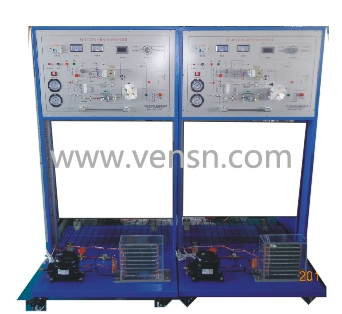

VS-3H1型电冰箱电气控制线路实训装置






二、特点
(1）实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
(2）实训柜集直冷式、间冷式电冰箱于一体，电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求
(3）系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)，与实际装置接轨。
(4）装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
(5）可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、产品组成
1、直冷/间冷式电冰箱制冷系统
实训台提供1/9匹冰箱制冷压缩机QD30(85W 0.65A R12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器)、间冷式蒸发器(翅片盘管式蒸发器)、钢丝式冷凝器(17档)、冷凝风扇(间冷风机)、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器(WDF型、WPF型)化霜温控器(-5℃)，除霜温度保险丝(65℃)、双金属片热保护继电器、PTC启动器、重锤启动器、毛细管、。
2、仪表
(1）交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
(2）交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。
(3）温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
(4）真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3、 故障设置模块
(1）实训台设计有自动故障排除盒，学生通过对应电气控制原理图检测并找到故障后，只需通过操作故障排除按钮即可将对应故障排除。
(2）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
四、实训内容
4.1 初级技工基本技能实训
(1）专用工具的操作
(2）制冷系统管件焊接
(3）制冷系统试压及检漏
(4）制冷系统抽真空及充注制冷剂
4.2 中级技能实训(设计、安装、调试及检修)
(5）电冰箱电气线路器件的认识和测量
(6）直冷式电冰箱电气控制线路接线及系统运行
(7）间冷式电冰箱电气控制线路接线及系统运行
(8）直冷式电冰箱维修实训及故障分析
(9）间冷式电冰箱维修实训及故障分析
4.3 电冰箱故障检修
(10）门灯开路
(11）复合门开关公共端开路
(12）风扇电机开路
(13）门开关开路
(14）补偿开关开路
(15）化霜温控器开路
(16）WDF温控器H-L两端开路
(17）WDF温控器L-C两端开路
(18）WPF温控器L-C两端开路
(19）化霜时间继电器BW-BK两端开路
(20）化霜温度保险丝开路
(21）补偿电热丝开路
(22）化霜电热管开路
(23）保护继电器开路
(24）PTC启动器开路
(25）重锤启动器启动触点脱落
(26）压缩机启动绕组1-2两端开路
(27）压缩机运行绕组1-3两端开路
(28）系统脏堵
(29）系统冰堵
五、主要技术参数：
1、输入电源：AC220V±5% 50Hz
2、装置容量：<1KVA
3、环境温度：-5℃~40℃
4、相对湿度：≤90%（25℃）
5、外形尺寸：1000×600×1200mm
6、制冷剂类型：R12
