一、产品概述

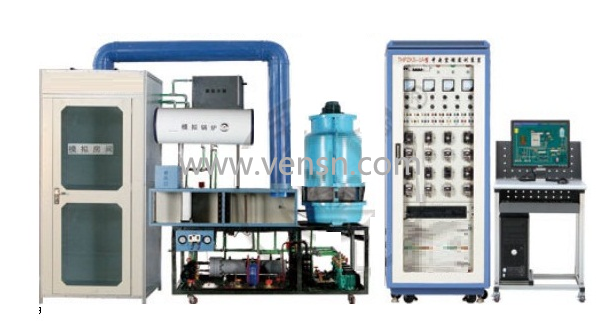

      VSKJ-ZK型中央空调实训考核装置  系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX3U PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。 二、系统组成
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件、
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
（4）制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。（室内送风风机转速可调）
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
控制装置配置：
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
A、PLC：三菱FX3UMR
B、变频器：三菱FR-0.75K-CH
教师台和学生台电脑（1～32台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
工具仪表配置：
1、品牌台式微机1台  （校方自备）
2、数字万用表1个
3、装配工具1套
三、实训项目
1、中央空调的结构及设备工作原理的全面深入了解和掌握；
2、中央空调的启动、运行、停止、调试技术的实训及考核；
3、中央空调的运行、调节操作实训及中央空调运行工况、各运行参数检测分析；
4、中央空调控制原理的实训；
5、可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6、配套压力变送器、温度传感器和相应的A/D转换功能模块，可对整个中央空调的运行参数进行采集、实时监控等实训；
7、采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能；
8、故障判断及设备故障解除实训）；
9、数据采集技术的应用及实训；
10、网络技术的应用及实训（远程控制）；
11、网络的安装及设置实训；
12、传感器及变送器安装和使用实训。
四、技术参数
1、工作电源：三相五线制 AC 380V±10% 50Hz
2、安装尺寸：长×宽×高=400×240×250cm
3、整机容量≤0.04 *大供冷量：7.5kW；*大输入总功率：6.5kW；制冷额定功率：3.8kW； *大堵转电流：50A； 制热额定功率：2.0kW 额定输入电流：7A；循环风量：700m3/h；制冷剂：R22；漏电动作电流：≤30mA；安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
4、外形尺寸：6000mm×1200mm×3000mm（长×宽×高）
5、具备密码开机、定时关机功能，便于实验室管理。
五、中央空调配置清单

编号	名称	单位	数量
1	压缩机（3P）涡旋压缩机	台	1
2	压力控制器	只	1
3	模拟锅炉	台	1
4	储液器	个	1
5	水冷机组	套	1
6	冷却水系统	套	1
7	冷冻水系统	套	1
8	供暖系统	套	1
9	模拟客房，800*800*2000MM	套	1
10	手阀	只	2
11	高低压表	只	2
12	膨胀阀	只	1
13	继电器	只	11
14	风机	个	1
15	风管组件	套	1
16	水泵	台	4
17	电磁阀（房间）	只	1
18	电磁阀（水）	只	2
19	蒸发器	只	2
20	过滤器	个	1
21	视液镜	个	1
22	空气加热器	个	1
23	温控器	只	1
24	中继电器	只	10
25	服务器（多台才配）	台	1
26	模拟锅炉	套	1
27	冷却塔	个	1
28	水箱	套	2
29	钢架2000*1100*700MM	套	1
30	配电控制柜1600*700*600MM	台	1
31	7彩色寸触摸屏	个	1
32	微机与控制柜通讯连接线	条	1
33	触摸屏下载线	根	1
34	中央空调控制实训软件	套	1
35	实验操作指导书	套	1
36	电脑小推车600*500*800MM	张	1
37	PLC（FX3U-48MR）	台	1
38	数据采集系统 温度采集模块	套	1
39	压力采集模块FX2N-2AD	块	1
40	压力传感器 0-10V.1.5MP.3.0MP	个	2
41	温度传感器PT100	个	6
42	答复题服务器	套	1
43	智能答题考核软件	套	1
44	工业组态软件	套	1
45	PLC编程软件	套	1
46	中央空调PLC应用程序	套	1
47	中央空调组态应用程序	套	1
48	实验指导书、、线缆、配套工具	套	1
